CE認證 N2XCH 低煙無鹵屏蔽動力控制電纜
一、核心技術特性與應用場景
1. 高可靠性動力傳輸
· 額定電壓:0.6/1kV,適配工業中高壓系統,可傳輸 380V/220V 動力電能,滿足機器人工作站、智能傳送帶等設備的電力需求。
· 動態柔性設計:采用 7-60 股 0.1-0.3mm 絞合裸銅導體(IEC 60228 第 5 類),導電率≥98% IACS,配合高彈性低煙無鹵絕緣層,最小彎曲半徑達 5× 電纜直徑(固定安裝)至 15× 電纜直徑(偶爾移動),可承受 10,000 次往復彎折無開裂,適配機械臂關節、滑動門等動態布線場景。
2. 消防安全與環保性能
· 阻燃與低煙無鹵特性:通過 IEC 60332-1-2 垂直燃燒測試,火焰自熄時間≤30 秒,炭化長度≤50mm,無熔融滴落物;燃燒時總鹵酸氣體釋放量≤5mg/g(IEC 60754-1),酸性氣體 pH 值≥4.3(IEC 60754-2),煙密度等級(SDR)≤15(IEC 61034-2),顯著降低火災中有毒氣體與煙霧危害,適用于醫院、地鐵等人員密集場所。
· 環保合規:符合 RoHS 2.0(鉛、鎘等 6 項物質≤0.1%)和 REACH 法規(197 項 SVHC 未檢出),外護套采用無鹵聚烯烴材料,耐礦物油、耐老化,在 - 40℃低溫下仍保持柔韌性。
3. 電磁兼容與抗干擾能力
· 雙層屏蔽結構:內層采用鍍錫銅絲編織(覆蓋率≥80%),外層可選銅帶繞包,有效抑制電磁干擾(EMI),屏蔽效能可達 60dB 以上(典型值),滿足工業自動化設備對信號完整性的嚴苛要求。
· EMC 合規:通過歐盟 EMC 2014/30/EU 指令測試,符合 EN 55032 輻射發射標準及 EN 61000-4 系列抗擾度要求,可穩定運行于變頻器、數控機床等強電磁環境。
二、結構設計與制造工藝

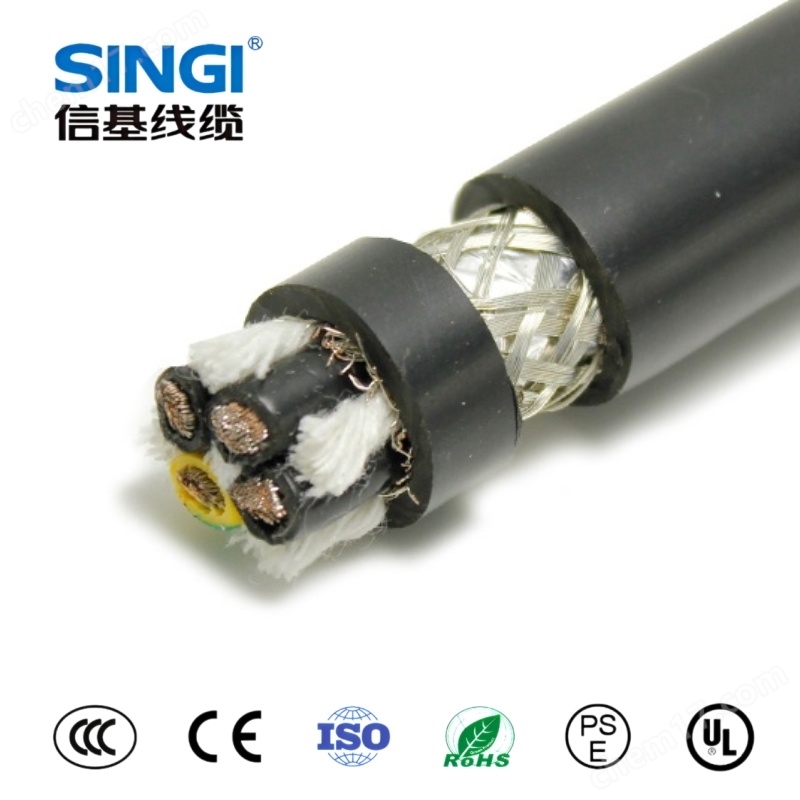

1. 精密分層結構
· 導體:多股絞合裸銅絲(IEC 60228 第 5 類),截面積 0.75-300mm2 可選,導體電阻≤23.5Ω/km(1mm2 導體,20℃)。
· 絕緣層:交聯低煙無鹵聚烯烴,厚度 0.8-1.6mm(依截面),體積電阻率≥1×101?Ω?cm,耐溫等級 - 40℃至 + 90℃。
· 屏蔽層:鍍錫銅絲編織(80% 覆蓋率)+ 鋁箔繞包復合屏蔽,屏蔽層電阻≤0.5Ω/km。
· 外護套:灰色(RAL7001)無鹵聚烯烴,邵氏硬度 80±5 Shore A,抗紫外線、耐磨損,符合 EN 60811-404 耐油標準。
2. 可追溯性與標準化
· 芯線標識:遵循 DIN VDE 0293 標準,黑色芯線配白色數字編號(1-6 芯),黃綠雙色接地芯線(可選)。
· 工藝控制:采用擠出成型與編織一體化生產線,確保屏蔽層均勻性;通過 4000V 耐壓測試(1 分鐘)及絕緣電阻>20MΩ?km(20℃),全流程質量管控符合 ISO 9001 標準。
三、歐盟合規認證與市場準入
1. 強制認證與標準
· CE 認證:符合低電壓指令 LVD 2014/35/EU 及電磁兼容指令 EMC 2014/30/EU,通過 VDE 認證(部分型號)。
· 行業標準:滿足 IEC 60502(電力電纜)、EN 50525-3-41(中壓電纜)及 CPR 法規(建筑產品),阻燃性能符合 EN 60332-3-24(C 類)。
2. 綠色制造與可持續性
· 原材料管控:絕緣與護套材料不含鹵素、重金屬及鄰苯二甲酸酯,符合歐盟 REACH 法規對高度關注物質(SVHC)的限制。
· 生命周期管理:支持歐盟 2025 年數字產品護照(DPP)要求,可提供原材料溯源、碳足跡數據及回收方案(需定制)。
四、典型應用與安裝規范
1. 工業自動化領域
· 機器人與機械臂:動態布線場景下,電纜可承受 15 倍外徑彎曲半徑及 5,000 次往復移動測試,導體電阻變化率≤5%。
· 智能倉儲設備:耐油污外護套(EN 60811-404)可適應物流分揀系統的復雜環境,固定安裝時彎曲半徑僅需 5× 電纜直徑。
2. 建筑與基礎設施
· 防火要求場景:低煙無鹵特性符合 BS 5839-1(火災報警系統)及 EN 50265-2-1(阻燃測試),適用于醫院、機場等人員密集場所的應急供電。
· 戶外敷設:外護套抗紫外線(EN 50525-1),可直埋或穿管安裝,但需避免長期浸泡。
3. 安裝注意事項
· 接地規范:建議采用黃綠雙色接地芯線(G 型),接地電阻≤10Ω(400V 系統)。
· 環境適應性:固定安裝溫度范圍 - 40℃至 + 90℃,移動安裝 - 5℃至 + 70℃,低溫下需預熱敷設。
五、技術參數與選型指南
參數項 | 典型值 | 標準依據 |
導體電阻(20℃) | ≤23.5Ω/km(1mm2 導體) | IEC 60228 第 5 類 |
絕緣電阻(20℃) | >20MΩ·km | IEC 60502 |
測試電壓 | 4000V AC(1 分鐘) | EN 50525-3-41 |
屏蔽層直流電阻 | ≤0.5Ω/km | 企業標準 |
阻燃等級 | IEC 60332-1-2(垂直燃燒) | IEC 60332-1-2 |
低煙密度(SDR) | ≤15 | IEC 61034-2 |
耐油性 | 符合 EN 60811-404 | EN 60811-404 |
六、合規認證與制造商選擇建議
1.
認證核查:
2.
· 確認 CE 證書包含 LVD 與 EMC 模塊,并通過歐盟 NANDO 數據庫驗證。
· 要求制造商提供 RoHS 2.0 及 REACH SVHC 檢測報告,確保無有害物質殘留。
3.
制造商資質:
4.
· 優先選擇通過 ISO 9001、ISO 14001 認證的廠商,如 Lapp、上海星科等,其生產線具備全流程追溯能力。
· 對于歐盟市場,建議選擇持有 VDE 認證的型號(如 Lapp N2XCH 系列),以滿足德國等嚴格市場的準入要求。
5.
定制化需求:
6.
· 若需更高屏蔽效能(如 90dB 以上),可定制雙層屏蔽結構(銅編織 + 鋁箔)。
· 針對特殊環境(如 - 50℃超低溫),可選用改性聚烯烴護套材料,需提前與制造商溝通。
