SERVO-PUR-HPJMCE-S 屏蔽柔性伺服電纜該電纜專為工業自動化場景設計，主要用于伺服電機與控制器或變頻器之間的連接，

一、應用范圍

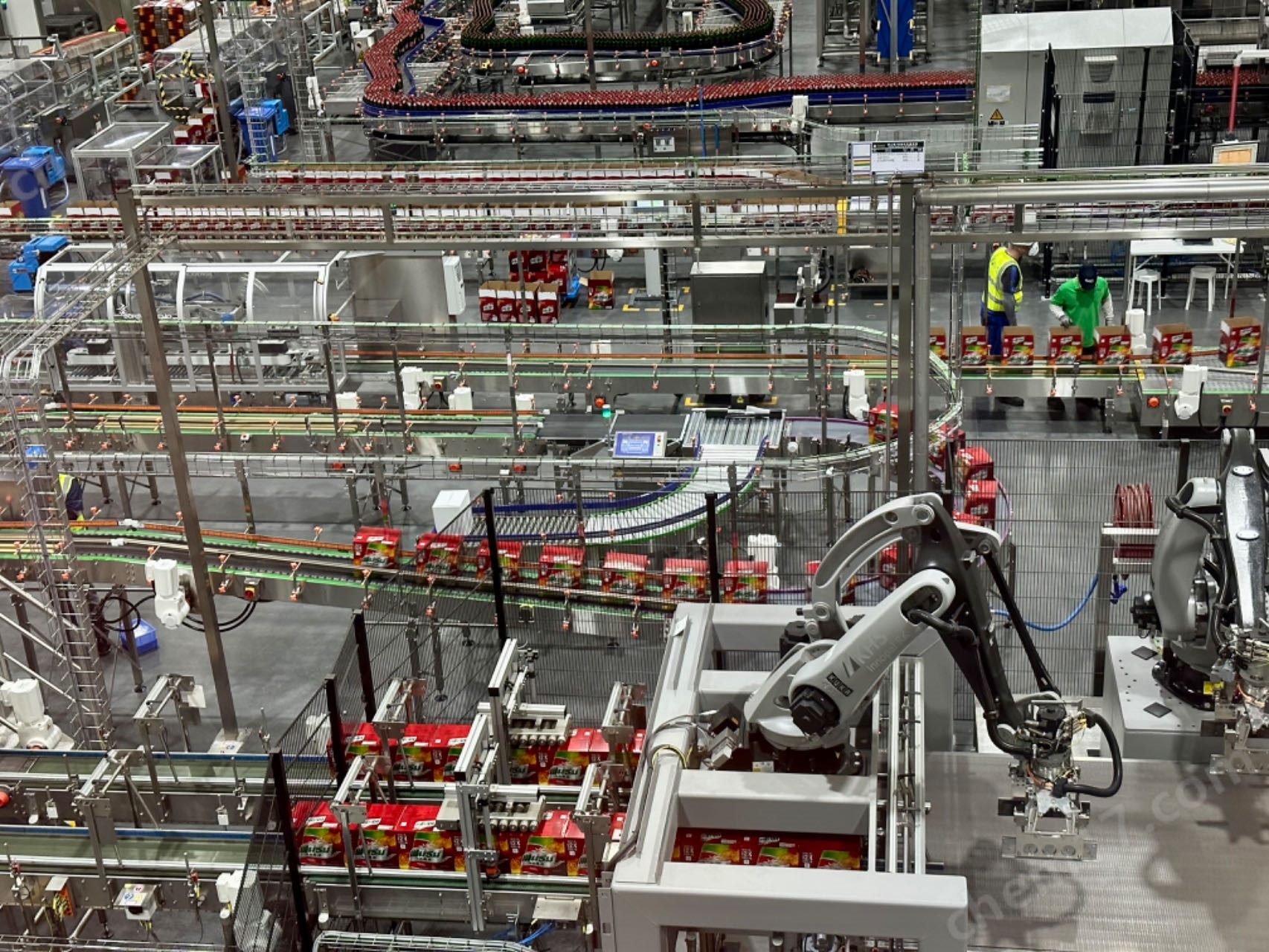

該電纜專為工業自動化場景設計，主要用于伺服電機與控制器或變頻器之間的連接，具體適用場景及環境特點如下：

· 安裝方式：支持固定安裝，以及無拉伸負載時的自由、非連續性往復移動（允許偶爾彎曲）。

· 環境適應性：適用于對機械性能和耐化學性能有較高要求的工業環境，因具備柔性和抗電磁干擾能力，能應對復雜工業工況。

二、產品特性

· 物理性能：柔性高，易彎曲，便于在設備布局中調整走向；PUR 護套材質賦予其抗撕裂、抗切割能力，且剝離性良好，便于安裝時處理端部。

· 安全性能：阻燃性符合 IEC60332-1-2 標準，降低火災風險；耐油性符合 EN60811-404 標準，可適應工業環境中的油污接觸。

· 抗干擾能力：整體采用鍍錫銅絲屏蔽層，能有效抵御電磁干擾，保障信號和動力傳輸?shù)姆€(wěn)定性。

三、技術認證

通過多項國際及行業標準認證，確保產品合規性和可靠性：

· CE 認證

· 符合 VDE0245/0250/0281 標準

· 符合 RoHS、REACH 環保要求

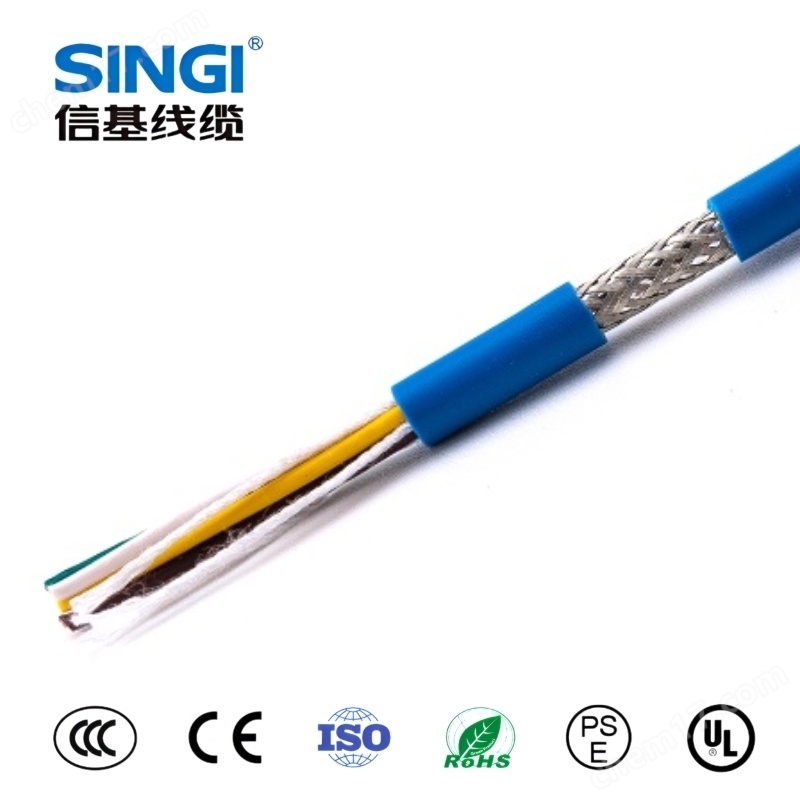

四、電纜結構

五、技術參數

· 芯線標識：按 DIN VDE0293 標準，采用黑色芯線 + 白色數字編號。

· 導體電阻：符合 IEC60228 5 類標準。

· 額定電壓：動力線 0.6/1KV；控制線 300/500V。

· 絕緣電阻：＞20MΩ?km，保障絕緣性能。

· 測試電壓：

· 動力線：芯線間 4000V，芯線與屏蔽層間 2000V；

· 控制線：芯線間 2000V，芯線與屏蔽層間 1500V。

· 接地保護芯線：G 表示含黃綠接地保護芯線，X 表示不含。

· 溫度范圍：固定安裝時 - 40 至 + 80℃；移動安裝時 - 5 至 + 80℃。

· 最小彎曲半徑：固定安裝為 6 倍電纜直徑；偶爾移動時為 20 倍電纜直徑。

該電纜綜合了柔性、抗干擾、耐環境等多項優勢，是工業自動化設備中伺服系統連接的理想選擇。
