CE認證SERVO-HRMCE-SP Encoder伺服對絞電纜

一、應用范圍

這些信號控制電纜專為特定場景設計，具體應用如下：

· 作為伺服控制器和編碼器之間的連接線，是兩者通信的關鍵紐帶。

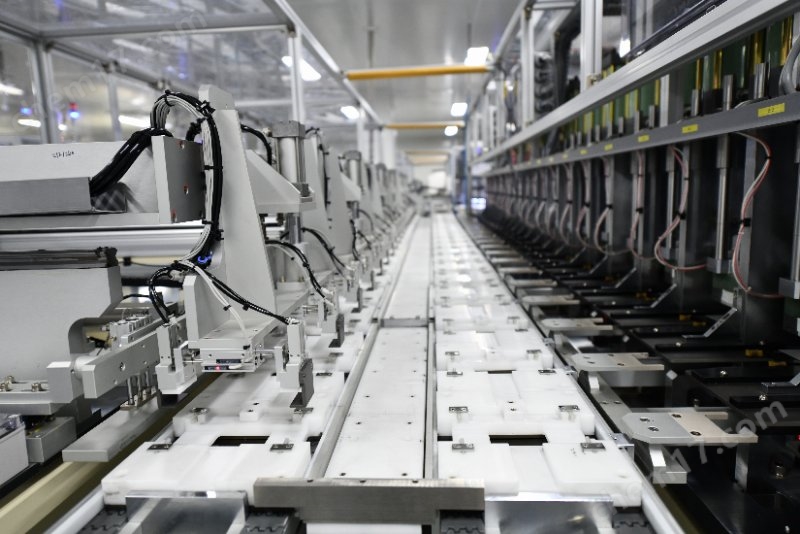

· 因具備良好的柔軟性能，適用于移動機械部件的連接，能適應部件的運動需求。

· 采用低電容設計，且配備雙屏蔽層，這一特性使其特別適合需要抗電磁干擾的應用場合，可保障信號在復雜電磁環境中穩定傳輸。

· 對絞結構能有效防止相鄰線對之間的串音，極大提升了數據傳輸?shù)陌踩院涂煽啃浴?/span>

二、產品特性

該電纜擁有多項出色特性，滿足不同使用需求：

· 柔性佳，易彎曲：便于在各種復雜環境下安裝和布置。

· 對絞結構：可實現電路去耦，減少串音效果，保證信號傳輸質量。

· 適配電磁兼容 EMC 場合：能在電磁兼容要求較高的環境中正常工作。

· 低電容設計：有利于信號的穩定傳輸，減少信號失真。

· 阻燃性強：符合 IEC60332-1-2 標準，在火災情況下能延緩燃燒，降低風險。

· 耐油性好：符合 EN50290-2-22 (TM54) 標準，可在有油的環境中使用，延長使用壽命。

· 耐用性出色：動力拖鏈使用壽命可達 500 萬次，能承受長期的移動和拖拽。

三、技術認證

電纜通過了多項技術認證，品質有保障：

· CE 認證

· 符合 VDE0812 標準

· 滿足 RoHS、REACH 環保要求

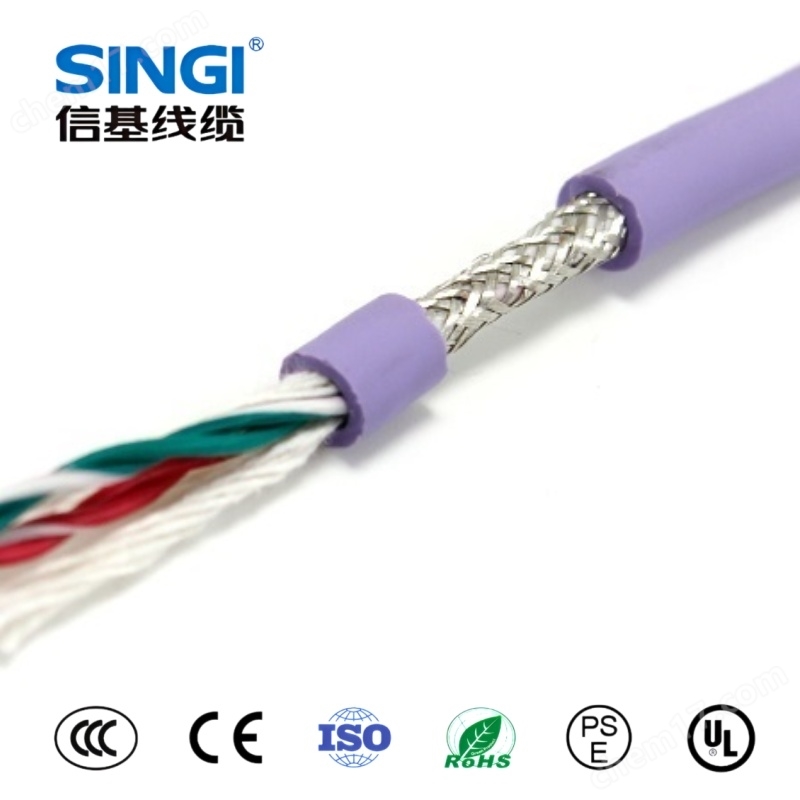

四、電纜結構

電纜的結構設計科學合理，各部分功能明確：

· 導體：多股束絞裸銅絲，符合 IEC60228 標準第 6 類，確保良好的導電性。

· 芯線絕緣：采用 PP 材料，絕緣性能優良，保障用電安全。

· 芯線絞合：絞合成對的方式，進一步增強抗干擾能力。

· 屏蔽層：鍍錫銅絲編織屏蔽，覆蓋率約 85%，能有效阻擋外部電磁干擾。

· 外護套：采用 PVC 材料，具有一定的保護作用；外護套顏色有綠色（RAL6018）和紫色（RAL4001）可供選擇。

五、技術參數

電纜的各項技術參數如下：

· 芯線標識：符合 DIN47100 色標，便于識別和區分不同芯線。

· 額定電壓：300V，適用于相應電壓等級的電路。

· 絕緣電阻：＞20MΩ x km，絕緣性能優異。

· 測試電壓：1500V，經過嚴格的電壓測試，確保使用安全。

· 電容：約 70nF/km，低電容特性有利于信號傳輸。

· 電感：約 0.65mH/km。

· 溫度范圍：

· 固定安裝：-40 至﹢70℃

· 移動安裝：-5 至﹢70℃

· 最小彎曲半徑：

· 固定安裝：5X 電纜直徑

· 移動安裝：10X 電纜直徑
