CE認證FLEX001-SERVO-HRJMCE-S伺服屏蔽電纜
一、應用范圍
該電纜專為工業自動化場景設計，主要用于伺服電機與控制器或變頻器之間的連接，尤其適用于以下場景：
· 動力拖鏈系統
· 移動機械部件連接
· 頻繁運動的機械場所
其突出的柔性和耐用性，使其能在循環運動環境中穩定工作，是動力拖鏈循環使用的理想選擇。同時，整體鍍錫銅絲屏蔽層有效提升抗電磁干擾能力，保障信號和動力傳輸?shù)姆€(wěn)定性。
二、產品特性
· 柔性優異：易彎曲，能適應拖鏈中的頻繁彎折需求
· 表面特性：低粘性表面，耐磨性強，減少運動中的摩擦損耗
· 阻燃性能：符合 IEC60332-1-2 標準，提升使用安全性
· 耐油性能：符合 EN50290-2-22 (TM54) 標準，適應工業油污環境
· 抗干擾能力：優異的抗電磁干擾能力，保障傳輸穩定性
· 使用壽命：可承受 500 萬次拖鏈循環，耐用性突出
三、技術認證
該電纜通過多項國際認證，符合相關標準：
· CE 認證、TUV 認證
· 符合 VDE0245/0250/0281 標準
· 符合 IEC60502 PVC/PVC 標準
· 滿足 RoHS、REACH 環保要求

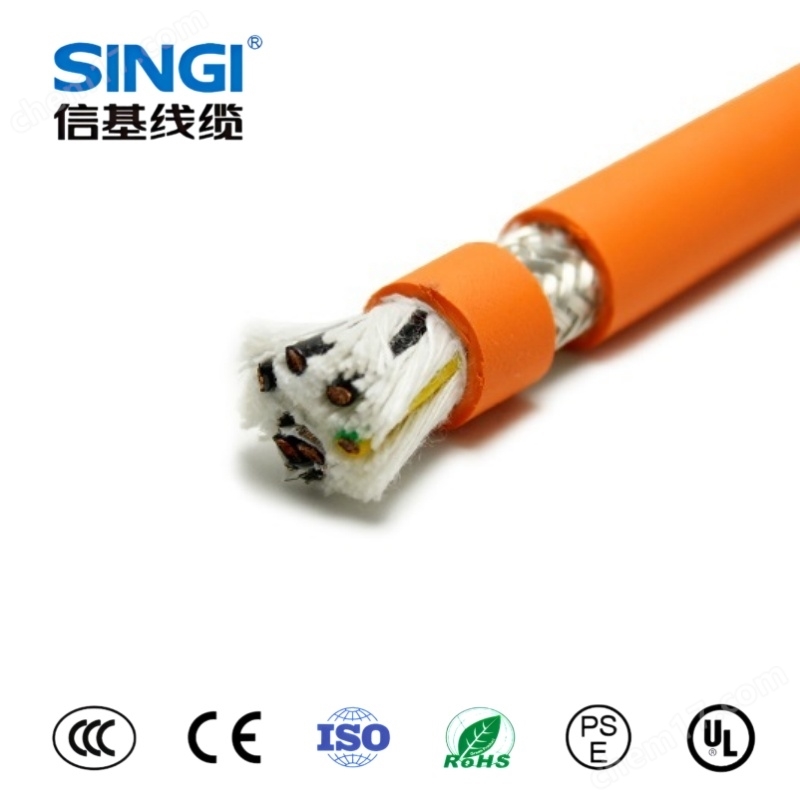

四、電纜結構
從內到外的結構組成如下：
1. 導體：超細多股精絞裸銅絲，符合 IEC60228 標準第 6 類
2. 絕緣層：PVC 芯線絕緣
3. 控制線對處理：用無紡布包裹后加鍍錫銅絲編織（覆蓋率約 90%）
4. 包裹層：無紡布包裹
5. 總屏蔽層：鍍錫銅絲編織，覆蓋率約 85%
6. 外護套：PVC 材質，顏色為橙色（RAL2003）
五、技術參數
參數類別 | 具體說明 |
芯線標識 | 根據 DIN VDE0293 標準，采用黑色芯線白色數字編號 |
導體電阻 | 符合 IEC60228 6 類標準 |
額定電壓 | 動力線：0.6/1KV；控制線：300/500V |
絕緣電阻 | ＞20MΩ x km |
測試電壓 | 動力線：芯 / 芯 4000V、芯 / 屏 2000V；控制線：芯 / 芯 2000V、芯 / 屏 1500V |
接地保護芯線 | G = 含黃綠接地保護芯線；X = 不含黃綠接地保護芯線 |
溫度范圍 | 固定安裝：-40 至﹢80℃；移動安裝：-5 至﹢70℃ |
最小彎曲半徑 | 固定安裝：4 倍電纜直徑；偶爾移動：10 倍電纜直徑 |
以上參數和特性使該電纜能在工業自動化的復雜環境中穩定運行，尤其適合高頻次運動的拖鏈系統，為伺服電機與控制設備的連接提供可靠保障。
