| 應用領域 |
環保,化工,電子/電池,綜合 |

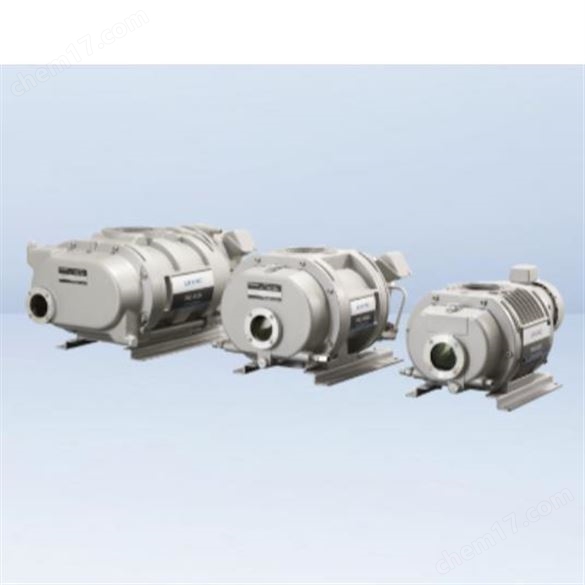

日本ULVAC愛發科機械增壓泵
通過與干式真空泵、油旋轉真空泵或水封真空泵一起使用，機械增壓泵可以將抽速提高到 10kPa 至 0.1 Pa 之間，此時粗抽泵的抽速會下降?！癕odel：PRC" 專為特別需要清潔度的半導體和液晶顯示器工藝而設計?？梢赃x擇大氣壓?jiǎn)?dòng)類型作為選項。
日本ULVAC愛發科機械增壓泵
日本ULVAC愛發科機械增壓泵
特征
無油 泵殼內無油，即使在排出水蒸氣或溶劑蒸氣時也能保持穩定的性能。
屏蔽電機
使用屏蔽電機可以避免在大氣和真空之間使用機械密封。它可以在清潔的環境中使用，無需擔心漏油。
優異的耐腐蝕性 表面處理
主要部件的表面硬度和耐腐蝕性的陽極氧化涂層可以防止泵內部的劃痕和腐蝕。可以選擇非表面處理作為選項。
用于較短抽真空的常壓?jiǎn)?dòng)型（選項：變頻器）與標準型相比，該類型可以縮短抽氣時間，因?yàn)楸门c粗抽泵同時啟動。
規格
| 型號 *1 | PRC-003A 系列 | PRC-006A 系列 | PRC-012A 系列 | PRC-018A 系列 |
最大抽速
| 50 赫茲 | 280米3/h
（4670 升/分鐘） | 500 米3/h
（8330 升/分鐘） | 1000 米3/h
（16700 升/分鐘） | 1500米3/h
（25000 升/分鐘） |
| 60 赫茲 | 330 米3/h
（5500 升/分鐘） | 600米3/h
（10000 升/分鐘） | 1200米3/h
（20000 升/分鐘） | 1800 米3/h
（30000 升/分鐘） |
最大吸入
壓力 | 50 赫茲 | 1.2 x 103帕 | 1.3 x 103帕 | 1.2 x 103帕 |
| 60 赫茲 | 約9.3 x 102帕 | 1.1 x 103帕 | 約9.3 x 102帕 |
最大允許壓
差 | 50 赫茲 | 4.0 x 103帕 | 7.3 x 103帕 | 4.3 x 103帕 |
| 60 赫茲 | 3.3 x 103帕 | 6.0 x 103帕 | 3.2 x 103帕 |
| 極限壓力 *2 | 4.0 x 10-1帕 | 6.7 x 10-1帕 |
| 允許的驅動壓力 | ~1.0 x 105Pa（常壓?jiǎn)?dòng)型） |
| 電機 *3 | 電機類型 | Cand 三相感應電動機 |
能效
等級 | ー |
| 權力 | 0.75 kW（2 極） | 2.2 kW（2 極） | 3.7 kW（2 極） | 5.5 kW（2 極）
|
電壓
（200V
級） | 50 赫茲 | 200 伏 |
| 60 赫茲 | 200/220 伏 |
| 油 *4 | ULVOIL R-42 |
| 油量 | 0.7 升 | 1.5 升 | 1.9 升 |
| 冷卻方式 | 水冷 |
冷卻
水 | 一次側
壓力 | 0.3 米帕 |
入口/出口
壓力差異
l 壓力
體積 | 0.01 Mpa以上 |
冷卻水
容量 | 2 升/分鐘 | 3 升/分鐘 |
冷卻水
溫度 *5 | 5 ~ 30 °C |
| 入口 JIS-B-2290 | 相當于 VG80 /
ISO80F 或 ISO100F（可選） |
相當于 VG100 /
ISO100F
（可選） |
相當于 VG150 /
ISO160F
（可選） |
| 出口 JIS-B-2290 | 相當于 VF80 / ISO80F 或 ISO100F（可選） |
相當于 VF100 /
ISO100F
（可選） |
| 尺寸 W×D×H *6 | 296×575×260
毫米 | 356×619×320
毫米 | 406×759×340
毫米 | 406×989×340
毫米 |
| 重量 | 51 千克 | 86 千克 | 118 千克 | 150 千克 |
| 標準粗抽泵 | VD601 系列 | VD901 系列 | VS2401 系列 | VS2401 系列 |
| 適用標準 | - |
| 標準附件 | 一劑油，一套手冊 |
| 選擇 | 無表面處理的泵、適配器法蘭、
常壓?jiǎn)?dòng)型（變頻器）、 |
注）本規范使用 SI 測量單位。轉換為非 SI 單位如下：
4.0 x 10-1 Pa = 3.0 x 10-3 Torr
*1 標準型號為表面處理（陽極氧化涂層）。
可選，無表面處理模型可供選擇。
*2 使用標準前級泵和標準真空油的皮拉尼真空計測量。
*3 防爆法蘭電機（增安型和隔爆型外殼型）
無法選擇。
*4 油選項 ： 可選，氟油 （J25F） 類型可選擇。
*5 在沒有冷凝的環境中使用。
*6 有關其他尺寸，請?jiān)L問 ULVAC 網站并參考發布的 CAD 數據。
抽速曲線
PRC-003A/006A 系列 | PRC-012A/018A 系列 |
尺寸圖
| PRC-003A 系列 | PRC-006A 系列 | PRC-012A 系列 | PRC-018A 系列 |
| W | 296 | 356 | 406 | 406 |
| D | 575 | 619 | 759 | 989 |
| H | 260 | 320 | 340 | 340 |
