HD5- XD51 脈沖電流局部放電檢測儀報價
參考價 | ¥ 135000 |
訂貨量 | ≥1 臺 |
- 公司名稱 北京海富達科技有限公司
- 品牌 其他品牌
- 型號 HD5- XD51
- 產地
- 廠商性質 經銷商
- 更新時間 2025/7/21 11:45:26
- 訪問次數 1446
聯系方式:吳經理18910282514 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
便攜式數字溫度計HH10/Onecal,英國便攜式污泥濃度計UP/750,氣象站,風向風速儀........
產地類別 | 國產 | 應用領域 | 化工 |
---|

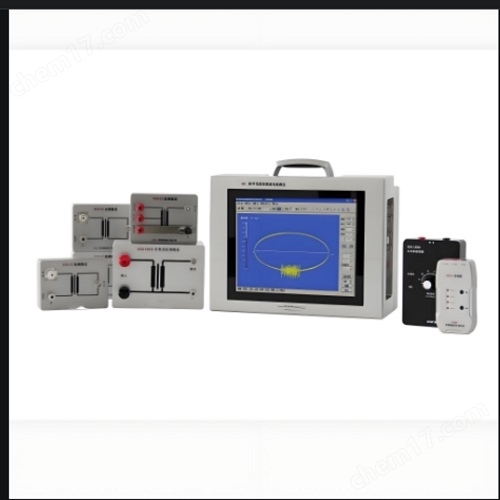

脈沖電流局部放電檢測儀報價脈沖電流局部放電檢測儀報價 型號:HD5- XD51庫號:M62472
脈沖電流局部放電檢測儀是根據電網GB/T 7354《局部放電測量》、DL/T 846.4 《局部放電測量?jī)x》等標準要求 XD51脈沖電流局部放電檢測儀
2遵循標準
本系統遵*循但限于以下標準、規范:
GB/T 7354-2018 局部放電測量;
GB/T 17626 電磁兼容試驗和測量技術;
GB/T 15464-1995 儀器儀表包裝通用條件;
GB/T 6587-2012 電子測量?jī)x器通用規范;
GB 6587.1-1986 電子測量?jī)x器環境試驗總綱;
GB 50150-2016 電氣裝置安裝工程電氣設備交接試驗標準;
DL/T 846.4-2016 局部放電測量?jī)x;
DL/T 356-2010 局部放電測量?jī)x校準規范;
DL/T 417-2006 電力設備局部放電現場測量導則;
DL/T 596-2005 電力設備預防性試驗規程;
Q/GDW 168-2008 輸變電設備狀態檢修試驗規程;

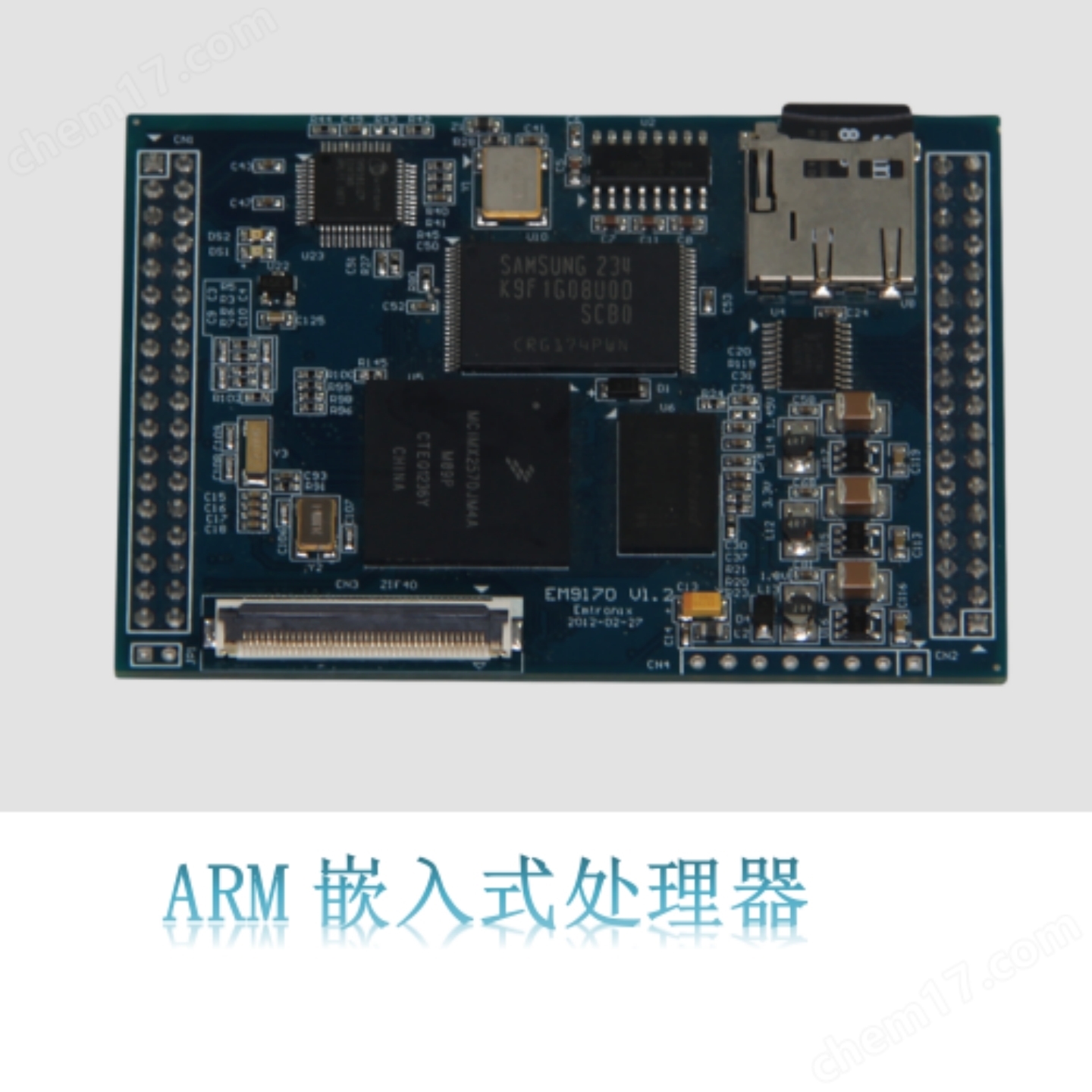

主要技術參數:
主頻:400MHz~1GHz;
內存:256MB系統內存,256MB NandFLASH;
接口:1路以太網接口 / 4路標準UART串口 / 2路USB2.0 G速HOST接口;
總線:ISA總線 / 工業標準TFT LCD接口;
顯示:1024*768(分辨率);
7技術參數
7.1檢測主機
1)測量通道:4個;
2)測量頻帶與截止頻率:
D端分10、20、40、80KHz;
G端分100、200、300、500KHz;
寬帶范圍:80~500kHz;
窄帶范圍:10~30kHz;
3)視在放電量Q的測量基本誤差:
線性度誤差:≤±5%;
量程換檔誤差:≤±5%;
低重復率脈沖響應誤差:≤±5%;
正負脈沖響應的不對稱度誤差:≤±5%;
4)Z益范圍:-20 dB ∽ +40 dB四檔,可粗調細調;
5)數字濾波:10~1000KHz分檔可調;
6)采樣精度:≥12Bit;
7)同步:內外可選,30~600Hz自*動同步;
7.2檢測阻抗
1)通用型(1~6號阻抗)
每個阻抗通以工作電流連續工作2小時
每個阻抗都能承受雷擊標準沖擊電壓100V而無損壞;
2)電流型1號(相當于7號阻抗)
額定通流容量:≤25a;
試品電容量:3.3~200 nF;
檢測靈敏度:5倍于Model5的7號阻抗;
3)電流型2號(相當于9號阻抗)
額定通流容量限值:50A;
試品電容量:33~2000nF;
檢測靈敏度:20倍于model5的9號阻抗;
4)電流型3號(相當于11號阻抗)
額定通流容量限值:75a;
試品電容量:0.1~10μF;
檢測靈敏度:80倍于Model5的11號阻抗;
7.3校準脈沖發生器
1)輸出標準脈沖上升沿:<60nS;
2)輸出標準脈沖下降沿:>100μS;
3)校準電荷量誤差:<±5%;
4)標準脈沖電壓檔分為:0.5V,1.0V,2.0V,5.0V;
5)校準電容分為:10pF,100pF兩檔;
6)輸出內阻:<100Ω;
7.4安*全性能
1)絕緣電阻:> 2MΩ;
2)介電強度:電源進線對機殼能承受1500V(50HZ值)1min的耐壓試驗;
7.5使用條件
1)環境溫度:-25℃~50℃;
2)相對濕度:≤95%,無凝露;
7.6工作電源
1)電壓:AC220V±10%;
2)頻率:50Hz±1Hz。
8系統配置清單
序號 項目 單位 數量 備注
1 主機 臺 1
2 標準脈沖發生器 個 1
3 檢測阻抗 套 5
4 同軸電纜15米 根 2
5 儀器中文說明書 本 1
6 出廠檢驗報告 份 1
7 其他附件 套 1
