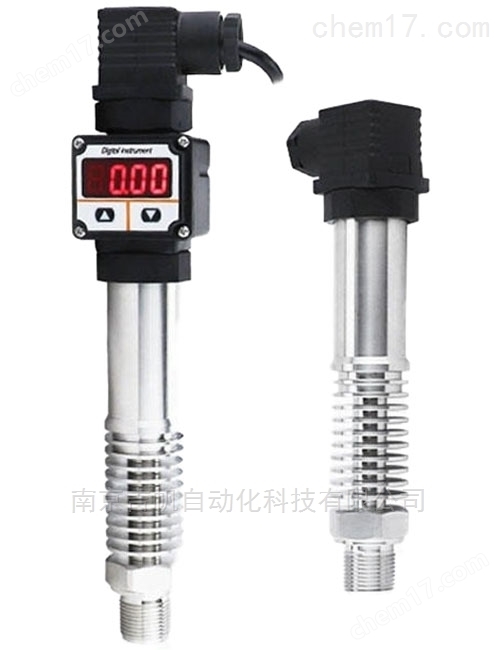

高溫蒸汽型壓力變送器

產品簡介：

       高溫蒸汽型壓力變送器通過散熱片冷卻后作用在傳感器的膜片上，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這個壓力的標準信號。

 詳細參數：

量程： -0.1-0-60MPa范圍內可定制

供電電源： 24VDC（12-32VDC）

輸出信號： 兩線制4-20mA電流環、3線0-20mA、 1-5VDC、0-5VDC、0-10VDC可選擇

綜合精度： 0.1FS、0.2FS、0.5 FS

長期穩定性： 0.1FS/年

工作溫度： -40-85/125/150/250

絕緣電阻： 500 MΩ/50V

安全過載壓力： 150%FS （1.5倍滿量程）

破壞壓力： 300%FS （3倍滿量程）

連接方式： 英制螺紋、乳品管、卡箍DN25、DN40、DN50或

接液材料： 304不銹鋼、316L不銹鋼

外殼防護等級： IP65

       一般意義上的壓力變送器主要由測壓元件傳感器（也稱作壓力傳感器）、測量電路和過程連接件三部分組成。它能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等）， 以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

       壓力變送器是一種接受壓力變量,經傳感轉換后,將壓力變化量按一定比例轉換為標準輸出信號的儀表。變送器的輸出信號傳輸?shù)街锌厥疫M行壓力指示、記錄或控制。

應用領域：

1、石油/石化/化工

• 與節流裝置配套，提供流量測量和控制。
• 可測量管道和貯罐的壓力和液位。

2、電力/城市煤氣/其它公司事業

• 要求高穩定度和高精度的測量等場所。

3、紙漿和造紙

• 用于要求耐化學液體、耐腐蝕性液體之類的場所。

4、鋼鐵/有色金屬/陶瓷

• 用于爐膛壓力測量等要求高穩定性，高精度測量等場所。
• 用于在嚴格控制（溫度、濕度等）條件下要求穩定測量的場所。

5、機械/造船

• 用于在嚴格控制（溫度、濕度等）高精度條件下要求穩定測量的場所。

壓力變送器使用注意事項：

• 測量氣體壓力時，取壓口應開在流程管道頂端，并且變送器也應安裝在流程管道上部，以便積累的液體容易注入流程管道中;
• 導壓管應安裝在溫度波動小的地方;
• 測量蒸汽或其它高溫介質時，需接加緩沖管(盤管)等冷凝器，不應使變送器的工作溫度超過極限;
• 冬季發生冰凍時，安裝在室外的變送器必需采取防凍措施，避免引壓口內的液體因結冰體積膨脹，導至傳感器損壞;
• 測量液體壓力時，變送器的安裝位置應避免液體的沖擊(水錘現象)，以免傳感器過壓損壞;
• 接線時，將電纜穿過防水接頭(附件)或繞性管并擰緊密封螺帽，以防雨水等通過電纜滲漏進變送器殼體內。
