NKJ41H化工部法蘭真空隔離截止閥技術規范

NKJ41H真空隔離截止閥具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用實現零泄漏。適用于火電廠汽機冷凝和真空負壓系統，起到真空隔離密封作用。采用真空密封結構填料室設計，有效保障了隔離真空的可靠性。其閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。真空隔離截止閥適用于公稱壓力PN4.0～10.0Mpa，工作溫度≤200℃的火力電站回水冷凝系統管道上，切斷或接通中的介質。

NKJ41H化工部法蘭真空隔離截止閥技術規范結構特點：

1.產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。

2.設計了真空密封結構填料室，隔離真空可靠。

3.閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。

4.法蘭墊片采用復合材料，膨脹系數大，氣密性能好，保證系統與大氣隔離可靠。

5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。

NKJ41H化工部法蘭真空隔離截止閥技術規范主要結構特點及用途：

1.真空隔離截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封面到位運動和楔形塊楔緊運動分步作用，實現零泄漏。

2.真空隔離截止閥的密封面之間摩擦系數小，起閉方便，而且，密封面的磨損有自動補償功能。

3.真空隔離截止閥的結構簡單，緊湊，檢修方便，使用壽命長。

4.真空隔離截止閥的閥蓋填料室設有真空密封機構，具有自脹押金壓緊作用，并且，各連接面采用高強膨脹材料密封，使系統與大氣隔離，具有很好的真空密封性能。

5.真空隔離截止閥的連接形式分為法蘭連接、焊接連接兩種，驅動方式為手動、電動兩種。該系列閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、空氣、蒸汽的管路上，作為起閉裝置。尤其適用于火電廠汽機冷凝和真空負壓系統，起到真空密封隔離作用。

NKJ41H化工部法蘭真空隔離截止閥技術規范產品特點

1、產品按JB/T3595標準設計制造，滿足電站設備配套使用要求。
2、真空密封結構填料室，隔離真空可靠。
3、閥桿有良好的抗腐蝕性，抗擦傷和耐磨性。
4、膨脹系數大，氣密性能好，系統與大氣隔離可靠。

NKJ41H化工部法蘭真空隔離截止閥技術規范產品標準

NKJ41H化工部法蘭真空隔離截止閥技術規范性能規范

適用范圍

主要零部件材料

外形結構圖

NKJ61H/Y真空截止閥主要外形尺寸：

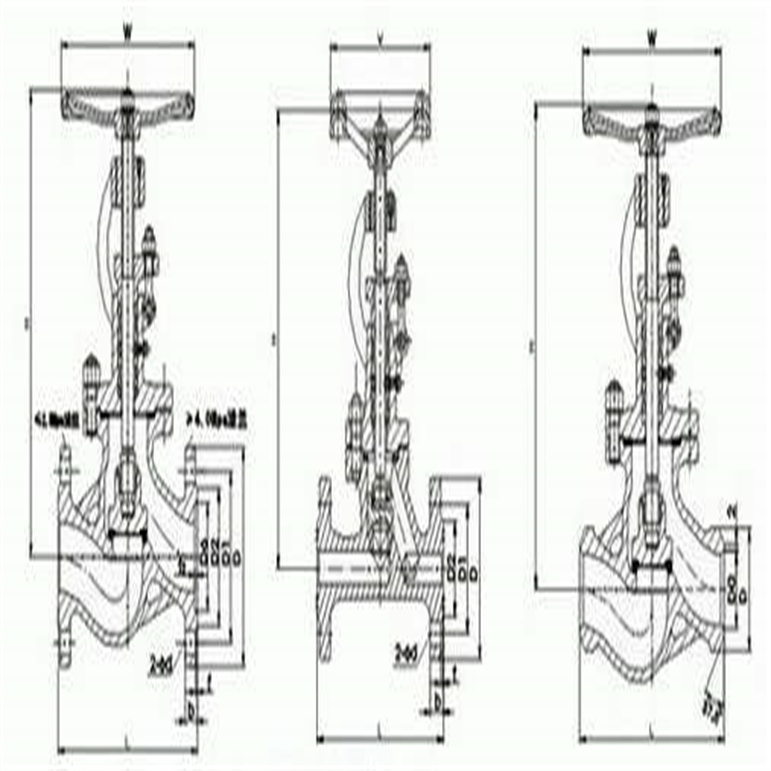

NKJ41H化工部法蘭真空隔離截止閥技術規范外形結構圖

NKJ41H/Y真空截止閥主要外形尺寸：

一、NKJ41H化工部法蘭真空隔離截止閥技術規范準備工作

1、查看零件清單和圖紙，了解截止閥的型號及規格，并檢查所選用的材料和工具是否符合要求。

2、清洗和檢查零件，確保零件表面無任何污垢和缺陷，并檢查零件尺寸是否符合要求。

3、準備所需工具和設備，如扳手、扭力扳手、鉗子、錘子、潤滑油、氧化鋅膏等。

二、NKJ41H化工部法蘭真空隔離截止閥技術規范組裝工藝

1、安裝閥體

將閥體放在工作臺上，用扳手依次擰緊法蘭螺栓，保證閥體與管道連接緊密。

2、安裝閥桿

將閥桿放入閥體中，注意閥桿頂部應該與閥蓋對齊，并在閥桿頂部安裝止動裝置。

3、安裝閥芯

將閥芯放入閥桿內，然后將閥桿與閥芯一起放入閥體中。將閥芯的端部與閥桿連接，并用扳手將閥芯螺栓緊固。

4、安裝閥蓋

將閥蓋放在閥體上，并用扳手依次擰緊法蘭螺栓。

5、安裝手輪

將手輪放在閥桿上，并用扳手將手輪螺母緊固。

6、檢查和試運轉

檢查閥門是否連接完好，閥門是否平穩，并用潤滑油和氧化鋅膏涂抹閥門零部件。然后試運轉閥門，檢查閥門的開啟和關閉是否靈活順暢。

三、NKJ41H化工部法蘭真空隔離截止閥技術規范維護保養

1、定期檢查閥門的連接是否緊固，零部件是否正常。

2、定期涂抹潤滑油和氧化鋅膏，確保閥門零部件的正常工作。

3、如發現閥門故障，應及時清洗和維修，以保證閥門的正常使用。
