產品概述與定位

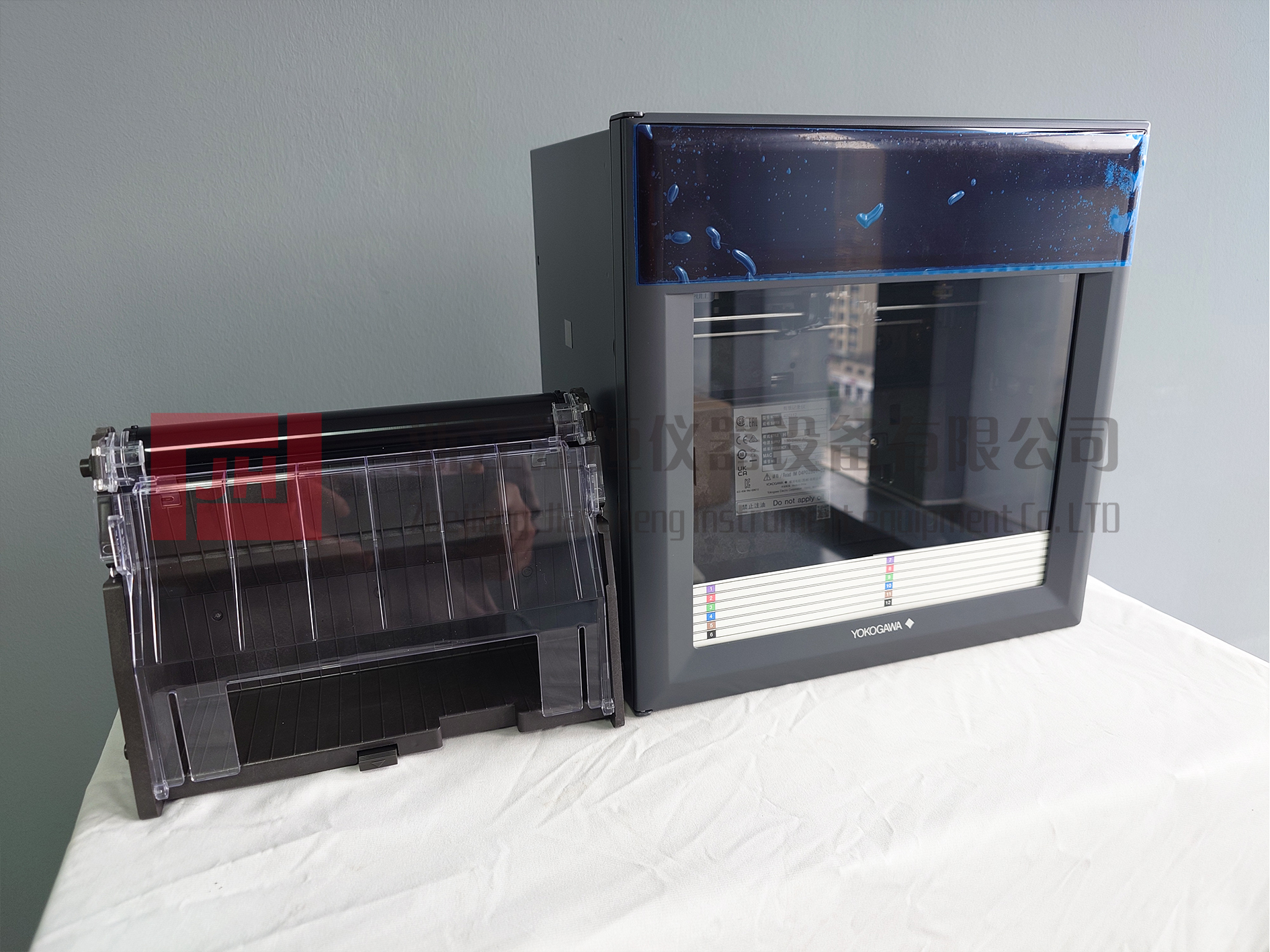

YOKOGAWA橫河UR20000系列是日本橫河電機株式會社(Yokogawa Electric Corporation)研發的?高性能工業級有紙記錄儀?，采用288×288mm標準面板設計，與UR10000系列(144×144mm面板)共同構成橫河電機的主流有紙記錄儀產品線。該系列產品主要用于工業環境中的?過程數據記錄與監控?，特別適合需要?大尺寸顯示和多通道記錄?的關鍵工業場景。

UR20000系列延續了μR1000/μR1800記錄儀的優良特性，同時在?測量精度?、?運算功能?和?網絡通信?方面進行了多項改進，是傳統工業自動化系統中值得信賴的數據記錄解決方案。

型號分類與技術參數

主要型號分類

UR20000系列提供多種型號配置，主要分為?筆式記錄儀?和?打點式記錄儀?兩大類：

型號代碼類型通道數運算通道數適用場景

437101筆式1筆8通道單參數高精度記錄

437102筆式2筆8通道雙參數同步記錄

437103筆式3筆8通道三參數同步記錄

437104筆式4筆8通道四參數同步記錄

437106打點式6通道12通道多通道經濟型方案

437112打點式12通道24通道中等規模系統監控

437118打點式18通道24通道復雜過程監控

437124打點式24通道24通道大型系統集中監控

核心性能參數

輸入信號類型?：

直流電壓(DCV)：20mV/60mV/200mV量程

熱電偶：R/S/B/K/E/J/T/N/W/L/U型

熱電阻：Pt100、JPt100等工業標準信號

數字輸入(DI)：接點或DC電壓(TTL電平)

測量性能?：

筆式機型：125ms/通道測量周期

打點式機型：1秒/6點或2.5秒/12-24點采樣能力

標配信號濾波功能(移動平均可選)

記錄系統?：

記錄紙型號：B9565AW(100mm寬，16米長)

色帶型號：B9901AX(打點式機型使用)

有效記錄寬度：180mm

送紙速度范圍：1-1500mm/h

環境適應性?：

工作溫度：-20℃至+85℃

防護等級：IP54(防塵防滴)

電源：24VDC/AC雙供電

選型關鍵考慮因素

1. 通道數量需求

少量關鍵參數?：選擇筆式機型(1-4筆)，如437102(2筆)適合溫度-壓力雙參數記錄

多參數同步監測?：選擇打點式機型，437106(6通道)適合中小規模系統，437124(24通道)適合大型分布式系統

2. 輸入信號類型

熱電偶/熱電阻?：直接支持主流工業傳感器

特殊信號?：需確認是否支持或需要選配信號轉換器

數字信號?：需選擇帶DI功能的型號

3. 功能需求

功能需求推薦配置適用場景

報警輸出/A1(2點)或/A4(12點)選件安全關鍵系統

遠程監控/C7(以太網)選件集中控制室

數據運算/M1(運算擴展)選件需要計算流量等衍生參數

批處理記錄/BT1選件間歇性生產過程

4. 行業特殊要求

化工/制藥?：優先選擇帶/A報警選件和/C7以太網接口的型號

電力系統?：建議選擇437112/437118等多通道機型

食品冷鏈?：437103/437104筆式機型更適合溫度記錄

選配件詳解

常用選配件功能對照表

選配件代碼功能說明適用型號互斥限制

/A1報警繼電器接點輸出2點全系列/A1-/A5不能同時選用

/A4報警繼電器接點輸出12點UR20000專用/A4和/F1互斥

/BT1批處理功能全系列無

/C3RS-422A/485通訊接口全系列/C3和/C7互斥

/C7以太網10BASE-T接口全系列/C3和/C7互斥

/M1運算功能擴展全系列無

選配件組合建議

基礎監控配置?：

437103(3筆) + /A1(2點報警)

適用場景：反應釜溫度壓力監控

網絡化多通道配置?：

437112(12通道) + /C7(以太網) + /M1(運算)

適用場景：水處理廠多參數遠程監控

高可靠性記錄配置?：

437104(4筆) + /A4(12點報警) + /BT1(批處理)

適用場景：制藥GMP認證生產

應用案例參考

化工過程監控案例

需求?：監測反應釜溫度(3點)、壓力(1點)和液位(1點)，需報警輸出和遠程監控

選型方案?：

型號：437104-3(4筆式)

選配件：/A2(4點報警) + /C7(以太網)

耗材：B9565AW記錄紙

優勢：多筆同步記錄清晰直觀，報警功能保障安全

電力系統監測案例

需求?：同時監測12臺變壓器繞組溫度，需數據運算和集中記錄

選型方案?：

型號：437112-3(12通道打點式)

選配件：/M1(運算功能)

耗材：B9901AX色帶

優勢：經濟高效的多通道解決方案，運算功能支持溫度差值分析

價格與采購建議

市場價格參考

型號價格區間備注

4371011,012-2,170元基礎筆式機型

437104約14,900元四筆式機型

437106需議價6通道打點式

437124約20,000元起24通道高-端機型

采購注意事項

渠道選擇?：

優先選擇橫河電機官-方授權經銷商（浙江江恒儀器設備有限公司）

驗證供應商的售后服務能力

耗材配套?：

建議采購原裝記錄紙(B9565AW)和色帶(B9901AX)

備用記錄筆(B9902AM等)應提前準備

版本確認?：

注意"-3"后綴表示中文界面版本

確認選配件是否已預裝

維護與使用建議

日常維護?：

定期清潔設備表面和通風口

每月檢查記錄筆壓力或色帶狀況

確保記錄紙平穩輸送，避免卡紙

耗材更換?：

記錄紙：剩余量不足10%時更換

色帶：打印模糊或斷色時更換

記錄筆：書寫不流暢時更換

校準周期?：

常規應用：每年校準一次

關鍵參數：每半年校準一次

總結

YOKOGAWA橫河UR20000系列有紙記錄儀選型需?以應用需求為核心?，重點考慮：

信號類型與通道數?：根據監測參數數量和類型選擇筆式或打點式

功能擴展?：按需配置報警、通信和運算功能

行業特性?：化工、電力等不同行業有特殊配置要求

長期成本?：考慮耗材供應和維護便利性

對于大多數工業應用，?437106(6通道打點式)?和?437104(4筆式)?是性價比較高的選擇，既能滿足基本記錄需求，又保留了一定的功能擴展空間。關鍵系統建議選擇帶以太網接口和報警功能的配置，以實現遠程監控和安全保障。
