一．簡介
SUTE3000數字式接地電阻測試儀專為現場測量接地電阻而精心設計制造的，采用數字及微處理技術，精密3線或簡易2線法測量接地電阻，具有線阻校驗功能、抗干擾能力和環境適應能力，確保長年測量的高精度、高穩定性和可靠性。其廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等的接地電阻測量。
SUTE3000數字式接地電阻測試儀具有線阻校驗功能，對現場低值接地電阻測量更精確，能避免因測試線長時間使用線阻變化引起的誤差；能避免因測試線未插入儀表接口或接觸不良引起的誤差；能避免因用戶更換或加長測試線引起的誤差等。
SUTE3000數字式接地電阻測試儀由主機、測試線等組成。主機超大LCD顯示，白屏背光，棒圖指示，一目了然。同時能存儲400組數據，具有最小、平均值指示，具有歷史數據讀取、查閱等功能。
二．量程及精度
測量功能 | 量 程 | 精度 | 分辨力 |
接地電阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) | 0.01Ω |
0.1Ω～200Ω | 0.1Ω | ||
1Ω～2000Ω | 1Ω | ||
接地電壓 | 0～600V AC | ±2%rdg±3dgt | 1V |
（注：23℃±5℃，75%RH以下）
三．技術規格
功 能 | 接地電阻測量，對地電壓測量 |
電 源 | DC 9V，2號堿性干電池（LR14 1.5V×6） |
背 光 | 可控白屏背光，適合昏暗場所使用 |
測試頻率 | 128Hz |
測試電流 | ＞20mA（正弦波） |
數據模式 | 平均值、最小值 |
顯示模式 | 4位超大LCD顯示，白屏背光 |
儀表尺寸 | 212mm×175mm×85mm |
輔助接地棒 | 2根：φ9mm×230mm |
測量時間 | 對地電壓：約3次/秒；接地電阻：約15秒/次 |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
工作電流 | 背光：25mA Max 待機: 25mA Max(背光關閉) |
質 量 | 儀表：約1290g(含電池) 總質量：約3.05kg（含附件） |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -20℃～60℃；70%RH以下 |

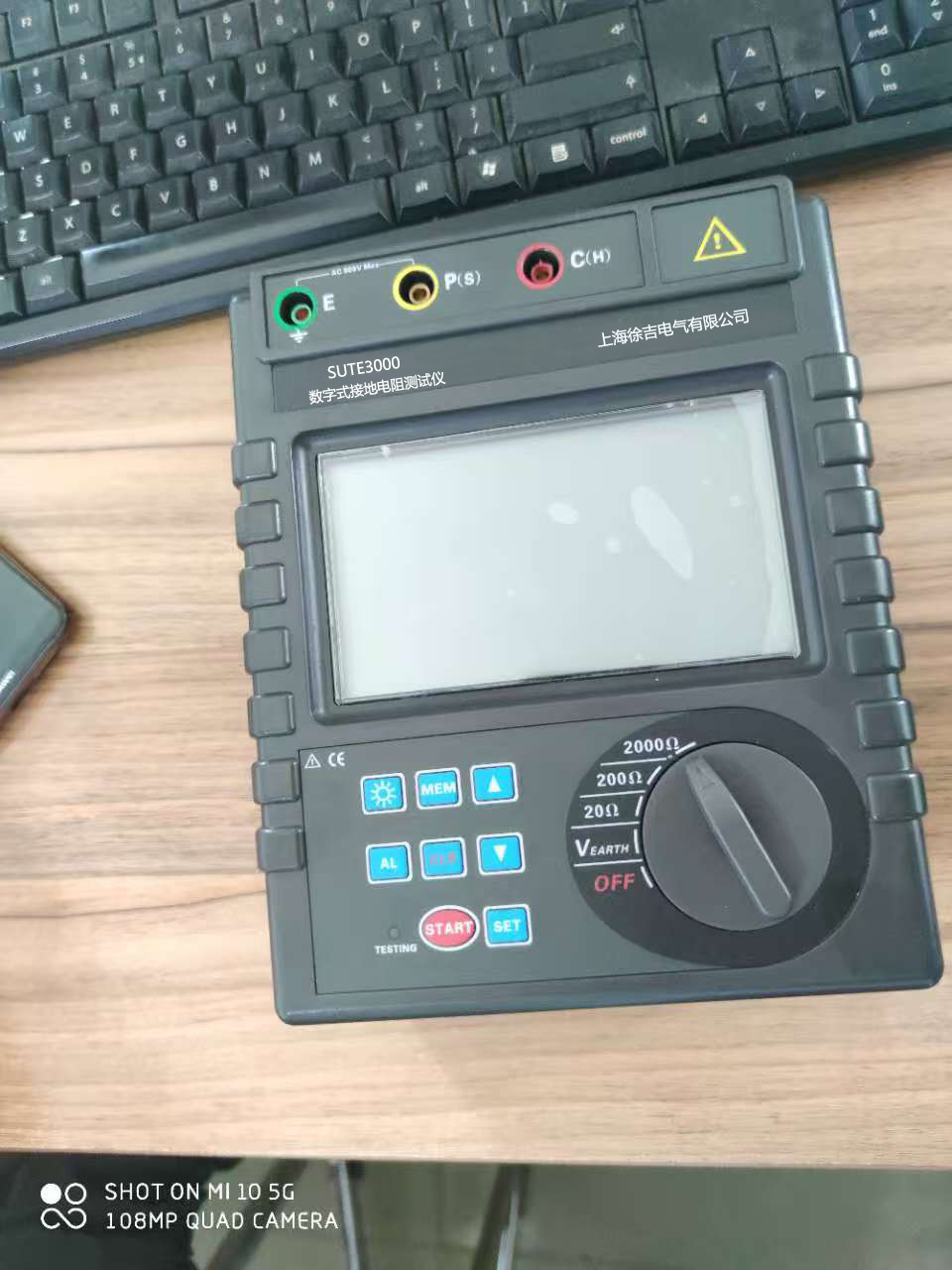

四．儀表結構
1. LCD 2.按鍵區
3. 功能檔位旋鈕 4.測試線接口區
5. E接口：接地極 6.P(S)接口：電壓極
7.C(H)接口：電流極 8. 測試線
9. 輔助接地棒 10. 簡易測試線
11. 安全鱷魚夾 12. 簡易測試線短接頭
五．裝箱單
儀表 | 1臺 |
工具包 | 1件 |
輔助接地棒 | 2根 |
測試線（紅線15m；黃線10m；綠線5m） | 3條 |
簡易測試線（雙頭紅線1.6m） | 1條 |
2號堿性干電池（LR14 1.5V） | 6節 |
用戶手冊、保修卡/合格證 | 1份 |
