D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例

對夾式蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理化學特性，選用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化材質。可廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

一、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例核心結構與工作原理

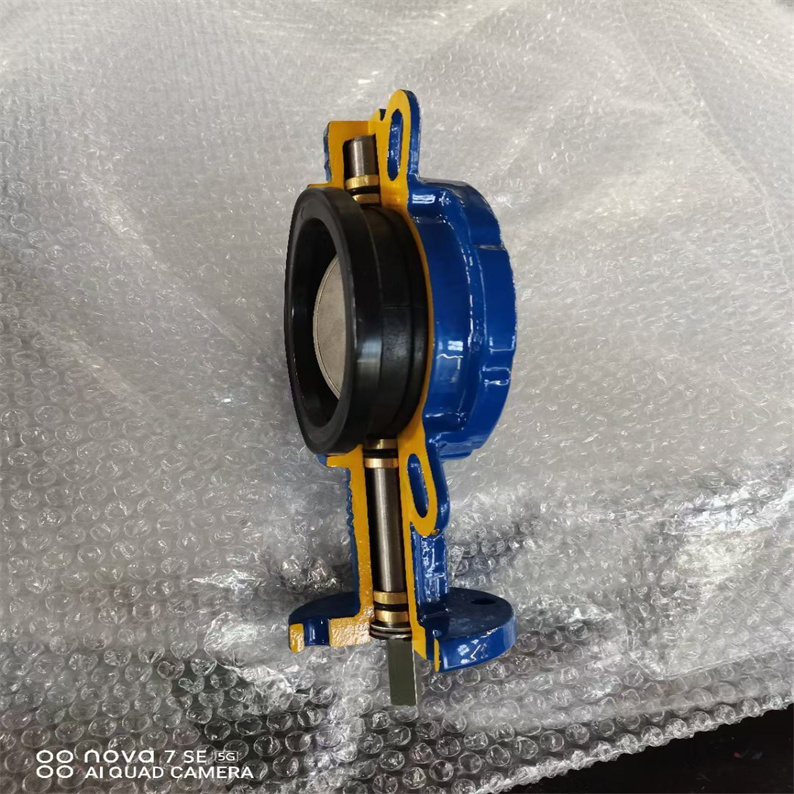

結構組成

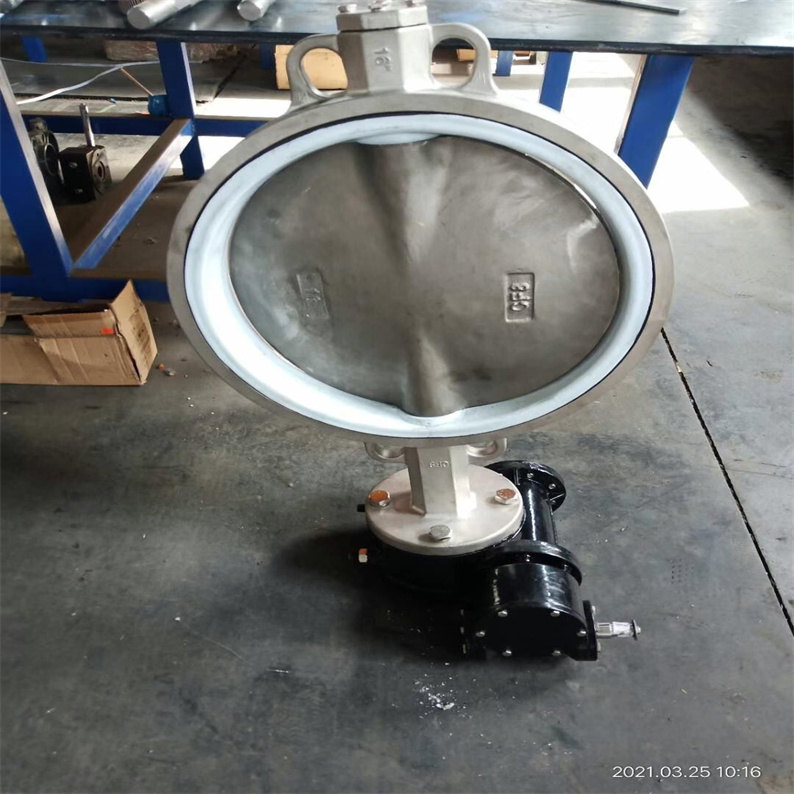

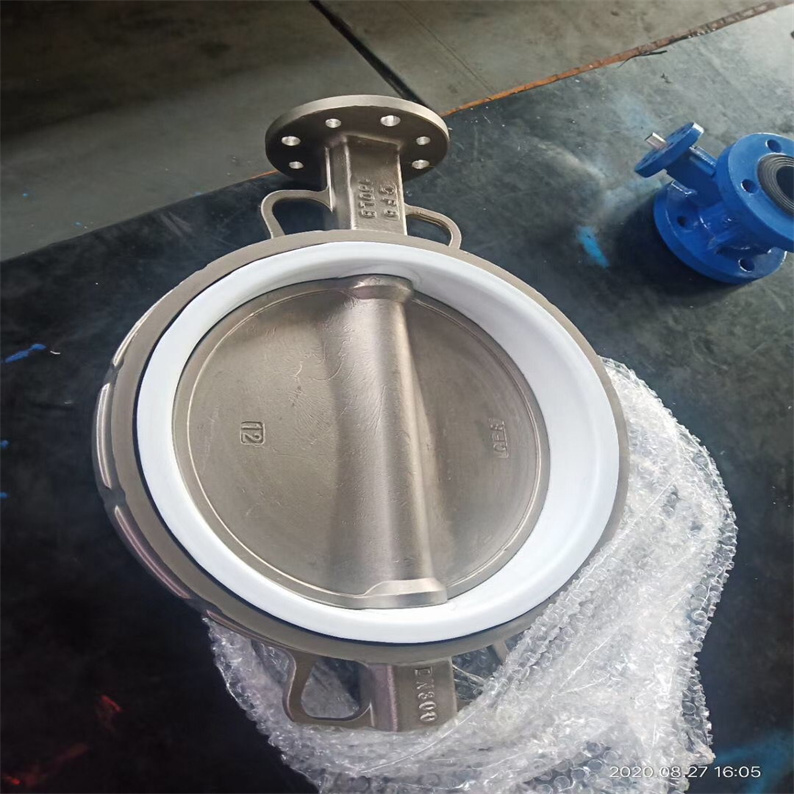

軟密封：丁腈橡膠、氟橡膠或聚四氟乙烯（PTFE）密封圈，鑲嵌于閥體或蝶板周邊，低溫低壓下實現零泄漏。

硬密封：采用三偏心結構與“U”型不銹鋼彈性密封圈，高溫高壓下密封性能穩定，耐磨性強。

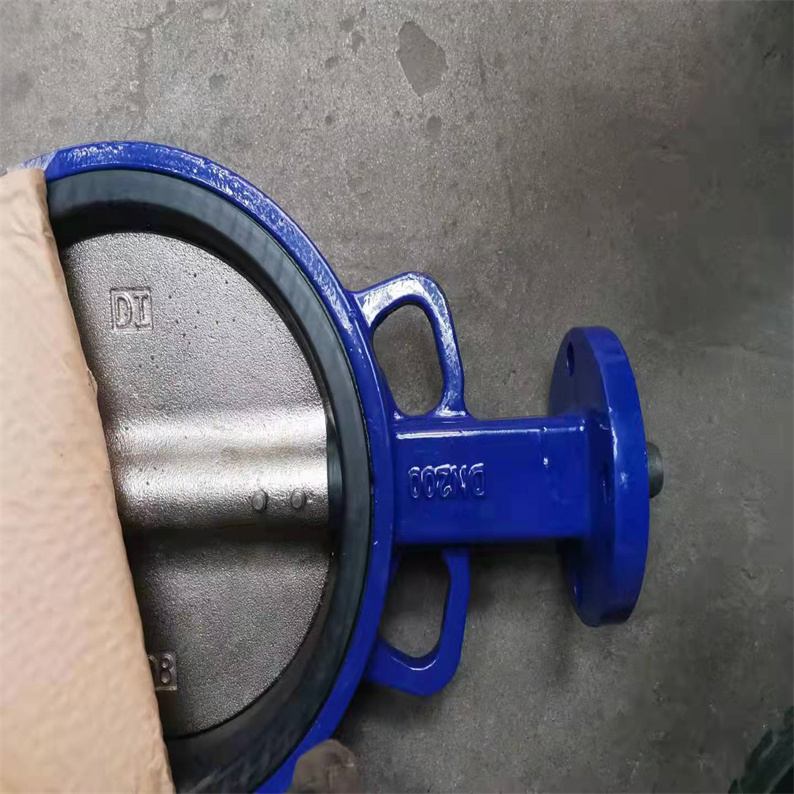

閥體：采用不銹鋼（如304、316L）制造，通過螺栓直接夾裝于管道法蘭間，無需額外法蘭支撐，顯著降低安裝復雜度。

蝶板：圓形蝶板繞軸線旋轉90°實現啟閉，全開時蝶板厚度為介質阻力，壓力降小，流量控制特性優異。

密封組件：

電動執行機構：接收4-20mA或1-5V控制信號，實現智能定位與遠程操控，支持開關型（無源信號反饋）和調節型（模擬量控制）需求。

工作原理

電動執行機構驅動蝶板旋轉，通過偏心結構實現啟閉時密封面無摩擦，延長使用壽命。

三偏心設計使蝶板在開啟瞬間與閥座分離，關閉時接觸即密封，消除傳統閥門啟閉時的滑動摩擦。

二、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例技術優勢與性能特點

密封性能

軟密封：低溫低壓下泄漏率為零，適用于水、油品、氣體等介質。

硬密封：三偏心結構與金屬密封圈組合，耐高溫（≤550℃）、耐高壓（PN25），適用于腐蝕性介質管道。

雙向密封：正反向介質流動時均能實現零泄漏，安裝不受流向限制。

耐腐蝕與長壽命

不銹鋼閥體抗氯離子腐蝕和酸堿介質侵蝕，沿?；@區使用壽命可達15年以上。

硬密封蝶板密封面堆焊鈷基硬質合金，耐磨性提升3倍，密封壽命是傳統蝶閥的3倍。

啟閉便捷與流量調節

蝶板旋轉90°即可完成啟閉，操作省力，適合頻繁啟閉場景。

通過調節蝶板開度，可精準控制流量，定位精度±1%，滿足自動化集成需求。

結構緊湊與安裝靈活

體積小、重量輕，占用空間少，支持高空或暗道安裝。

對夾式連接結構減少連接螺栓數量，增強閥門可靠性，克服系統自重影響。

三、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例應用領域與典型場景

石油化工

輸送原油、弱酸堿介質，替代傳統閘閥，啟閉時間從5分鐘縮短至10秒，提高生產效率。

煉油廠催化裂化裝置中，電動蝶閥密封性能可靠，故障率降低60%。

水處理與供暖

城市供水系統采用DN1200電動蝶閥，實現分區壓力控制，年節水量達200萬噸。

污水處理廠中，軟密封蝶閥耐腐蝕性強，維護成本降低40%。

電力與冶金

電廠冷卻水管道采用電動蝶閥，系統能耗降低15%。

鋼廠高爐煤氣管道采用三偏心電動蝶閥，密封壽命從2年提升至8年。

食品與制藥

食品行業選用硅橡膠密封圈，符合衛生標準，避免介質污染。

制藥行業采用潔凈型不銹鋼閥體，支持CIP/SIP清洗，滿足GMP要求。

四、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例選型關鍵要素

介質特性

腐蝕性：強酸介質（如硫酸）選用316L不銹鋼閥體+襯氟密封；弱腐蝕介質（如海水）選用304不銹鋼+丁腈橡膠密封。

溫度：高溫介質（>300℃）需選用金屬密封結構；低溫介質（-29℃以下）需驗證密封材料脆化溫度。

壓力：根據管道壓力等級選擇公稱壓力（PN10-PN25），通徑（DN50-DN3000）需匹配流量需求。

控制需求

開關型：適用于簡單啟閉場景，成本低。

調節型：需精確控制流量時選用，支持遠程監控與自動化集成。

環境適應性

防爆等級：易燃易爆場所（如油庫）需選擇ExdⅡCT6防爆執行機構。

防護等級：潮濕環境（如污水處理廠）需IP67防護等級，防止電機進水。

經濟性

初期投資：電動蝶閥價格高于手動閥，但長期運行可節省人工成本。

壽命周期成本：三偏心結構閥門壽命是傳統蝶閥的3倍，綜合成本更低。

五、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例維護與故障排除

定期檢查

每12個月檢查密封圈磨損情況，及時更換老化件。

每24個月對電動執行機構潤滑保養，確保傳動靈活。

操作規范

禁止用于含固體顆?；蚪Y(jié)晶介質管道，避免密封面劃傷。

啟閉時避免暴力操作，防止閥桿變形。

環境適配

寒冷地區需安裝閥體加熱裝置，防止介質結冰膨脹損壞閥門。

高溫工況需配備冷卻裝置，避免電動執行機構過熱。

D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例

主要技術參數

D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例主要零部件材料

主要外形連接尺寸（手柄)

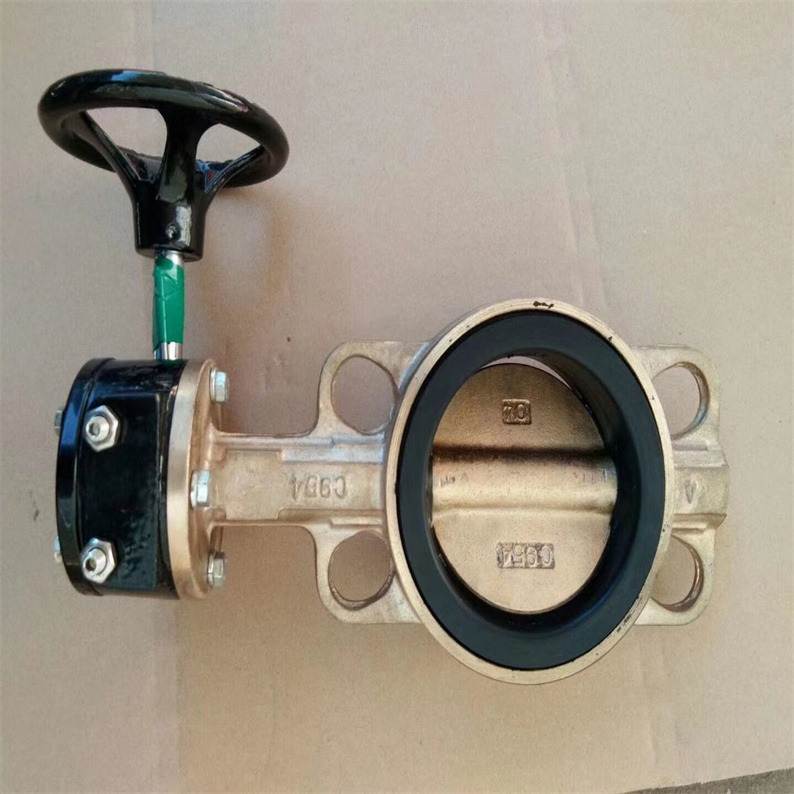

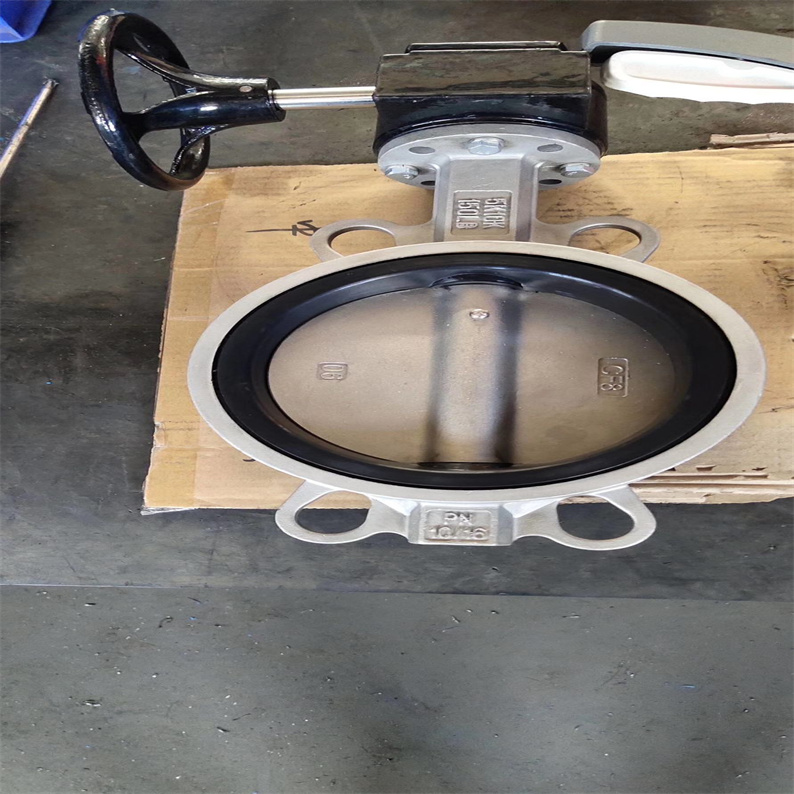

D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例（蝸輪）（單位：mm）

對夾蝶閥，一種廣泛應用于各種工業領域的閥門，分為硬密封和軟密封兩種類型。在安裝過程中，硬密封對夾蝶閥與法蘭之間需要特別添加墊片，以確保密封效果。接下來，我們將詳細介紹對夾式蝶閥的安裝步驟及注意事項。

? D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例硬密封與軟密封的區別

軟密封對夾蝶閥自帶密封圈，其密封原理使得與法蘭之間的墊片在理論上并非必需。然而，由于對夾式蝶閥的結構設計，密封圈在閥體上的尺寸通常小于法蘭片的外徑。在實際工程中，當口徑超過DN125時，僅靠軟密封對夾蝶閥自帶的密封圈可能無法確保閥體與法蘭之間的有效密封。為解決此問題，可以考慮采用新型的寬邊閥座設計，這種設計在大口徑閥門上能夠提供可靠的密封性。

? D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例軟密封設計挑戰與解決方案

專為蝶閥設計的法蘭，其之處在于尾部設有槽口，這一設計確保了其內徑與對夾蝶閥的公稱通徑保持一致，從而有效地保證了密封效果。

02D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例安裝細節與注意事項

? 法蘭的選擇與設計

選用專為蝶閥設計的法蘭，其之處在于尾部設有槽口，這一設計確保了其內徑與對夾蝶閥的公稱通徑保持一致，從而有效地保證了密封效果。

? 墊片應用與安裝保護

在管道安裝過程中，為確保閥體與普通法蘭之間的密封性能，我們會添加墊片。同時，為應對軟密封蝶閥在運輸或安裝時可能出現的密封圈損壞情況，我們特別在設計時對夾蝶閥與法蘭之間也進行了墊片添加。

對夾式蝶閥是一種常用的流體控制設備，廣泛應用于各種工業管道系統中。正確安裝對夾式蝶閥對于確保管道系統的正常運行至關重要。本文將對夾式蝶閥的安裝說明及步驟進行詳細闡述，以幫助讀者正確、安全地安裝該閥門。

一、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例安裝前準備
1. 檢查對夾式蝶閥及其附件是否完好無損，確保閥門內部無雜質、無損傷。
2. 根據管道系統的設計要求，選擇合適的對夾式蝶閥型號和規格。
3. 準備安裝所需的工具和設備，如扳手、螺絲刀、吊裝設備等。
4. 確保安裝現場安全，清理雜物，保持通道暢通。

二、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例安裝步驟
1. 確定閥門安裝位置：根據管道系統圖紙，確定對夾式蝶閥的安裝位置和方向。確保閥門與管道的連接方式符合設計要求。
2. 安裝法蘭：在閥門兩側安裝法蘭，確保法蘭與管道法蘭尺寸相匹配。使用螺栓將法蘭緊固，確保連接牢固。
3. 安裝閥門：將對夾式蝶閥放置在法蘭之間，確保閥門與法蘭緊密貼合。使用吊裝設備將閥門吊裝到位，避免在安裝過程中損壞閥門。
4. 調整閥門位置：使用扳手等工具調整閥門的位置，確保閥門的啟閉方向與管道流體方向一致。同時，檢查閥門的密封性能，確保閥門在關閉狀態下無泄漏。
5. 緊固螺栓：使用扳手等工具緊固法蘭螺栓，確保閥門與管道連接牢固。注意螺栓的緊固力度要適中，避免過緊或過松導致泄漏或損壞閥門。
6. 檢查安裝質量：在安裝完成后，檢查對夾式蝶閥的安裝質量，確保閥門啟閉靈活、密封可靠。如有問題，及時進行調整和修復。

三、D371X中線型對夾式襯膠不銹鋼閥板蝶閥應用案例注意事項
1. 在安裝過程中，要嚴格按照設計要求進行操作，確保閥門型號、規格和安裝位置正確無誤。
2. 在安裝前要對閥門進行仔細檢查，確保閥門內部無雜質、無損傷。如有問題，應及時聯系供應商進行處理。
3. 在安裝過程中，要注意安全，避免損壞閥門或造成人身傷害。特別是在使用吊裝設備時，要確保吊裝設備安全可靠。
4. 在緊固法蘭螺栓時，要注意螺栓的緊固力度適中，避免過緊或過松導致泄漏或損壞閥門。
5. 在安裝完成后，要對閥門進行仔細檢查，確保閥門啟閉靈活、密封可靠。如有問題，應及時進行調整和修復。

正確安裝對夾式蝶閥對于確保管道系統的正常運行至關重要。通過本文所述的安裝說明及步驟，讀者可以了解對夾式蝶閥的安裝過程，并在實際操作中加以應用。同時，也需要注意安裝過程中的注意事項，確保安裝質量和使用安全。
