夏克哈特曼波前傳感器（Shack-HartmannWavefront Sensor, SHWFS）是一種基于子光束分割的波前探測設備，其核心原理是通過微透鏡陣列將入射波前分割為大量子光束，每個子光束經微透鏡聚焦后在探測器（如 CCD、CMOS）上形成光斑；通過測量光斑相對于無畸變時的偏移量，可反推原始波前的畸變形態（基于幾何光學中 “波前斜率與光斑偏移成正比” 的關系）。這種原理使其在實時性、空間分辨率和結構穩定性上具有顯著優勢，因此在天文望遠鏡中被廣泛用于波前畸變探測，是自適應光學（Adaptive Optics, AO）系統的核心部件。

一、在天文望遠鏡中的應用

天文觀測中，大氣湍流、望遠鏡光學系統自身像差（如加工誤差、重力變形）等會導致波前畸變，嚴重降低成像分辨率（地面望遠鏡受大氣湍流影響，實際分辨率常僅為 1-2 角秒，遠低于衍射極限）。SHWFS 的核心作用是為這些畸變提供實時、高精度的量化數據，支撐 AO 系統實現動態校正，具體應用可分為以下幾類：

1. 大氣湍流實時校正（自適應光學系統核心）

大氣湍流是地面天文望遠鏡成像的主要限制因素，其導致的波前畸變具有動態性（變化周期1-100 毫秒） 和空間隨機性。SHWFS 通過以下方式支撐校正：

• 當目標天體（或激光導星）的光進入望遠鏡后，SHWFS 實時探測其波前畸變的斜率分布（每個微透鏡對應一個子區域的斜率）；

• 探測數據經算法（如區域法、模式法）重構為完整波前畸變；

• 控制變形鏡（Deformable Mirror）產生反向畸變，抵消大氣湍流影響，使成像分辨率接近望遠鏡衍射極限（如 8 米級望遠鏡可達到 0.1 角秒以下）。

例如，歐洲南方天文臺（ESO）的甚大望遠鏡（VLT）、美國凱克望遠鏡的 AO 系統均以 SHWFS 為核心探測器，使其在紅外波段的成像分辨率提升 10-100 倍。

2. 望遠鏡光學系統像差檢測與校準

天文望遠鏡的光學元件（主鏡、次鏡、校正鏡等）在加工、安裝或運行中會產生靜態 / 慢變像差（如球差、彗差、像散），需通過 SHWFS 進行**表征：

• 對望遠鏡進行 “閉環校準” 時，使用點光源（如恒星、激光導星）作為參考，SHWFS 探測光學系統自身引入的波前畸變；

• 基于探測結果調整光學元件（如通過促動器微調主鏡姿態），或通過變形鏡預加載反向像差，抵消系統固有誤差。

例如，詹姆斯?韋伯空間望遠鏡（JWST）在入軌后，通過 SHWFS（其波前傳感系統基于類似原理）檢測主鏡拼接誤差，并通過促動器調整鏡片位置，*終將波前誤差控制在納米級。

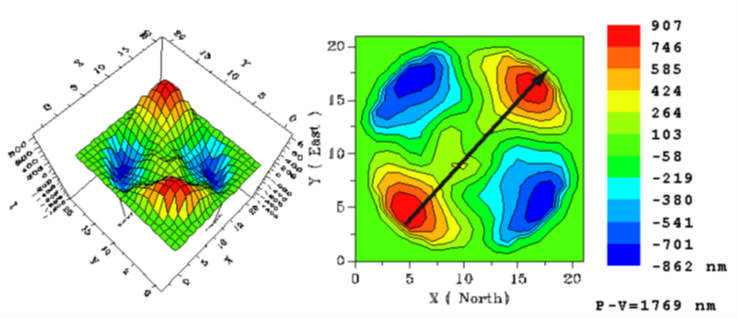

                                       It had an orientation of 45 degrees, and wascaused by the support errors.

3. 激光導星系統的波前探測

當觀測目標天體較暗（無法提供足夠光強用于波前探測）時，天文望遠鏡會采用激光導星（LaserGuide Star, LGS） 技術：向大氣平流層發射激光（通常為鈉激光，激發鈉層原子發光），形成人工 “參考星”。SHWFS 此時的作用是：

• 探測激光導星的波前畸變（反映其路徑上的大氣湍流）；

• 結合自然導星（用于校正激光導星的 “錐度誤差”）數據，實現對目標天體的間接校正。

例如，美國雙子座望遠鏡的 “Gemini South Adaptive OpticsSystem” 采用 SHWFS 配合激光導星，使暗弱天體的成像質量提升至衍射極限。

4. 高分辨率光譜與成像輔助

在光譜觀測中，波前畸變會導致光譜線展寬、信噪比下降。SHWFS 通過校正波前，可：

• 提高光譜儀的空間分辨率（如區分密近雙星的光譜）；

• 減少雜散光干擾，提升弱譜線的探測靈敏度。

二、技術特點（結合天文觀測需求）

SHWFS 的技術設計需適配天文觀測的特殊場景（如低光強、高動態、寬視場），其核心特點如下：

1. 高空間分辨率與波前細節探測能力

• 微透鏡陣列設計：天文用 SHWFS 的微透鏡數量通常為 100-10000 個（如 VLT 的 AO 系統用     2400 個微透鏡），數量越多，可探測的波前空間頻率越高（即能分辨更精細的畸變，如小尺度大氣湍流）。

• 填充因子：微透鏡陣列的 “填充因子”（有效透光面積占比）需盡可能高（通常 > 90%），以減少未探測的波前區域，避免信息丟失。

2. 高動態響應速度

大氣湍流的時間尺度為毫秒級（典型變化周期 1-10 毫秒），因此 SHWFS 需具備高幀率探測能力：

• 探測器需支持高幀頻（通常 100-1000Hz），如電子倍增 CCD（EMCCD）、科學 CMOS（sCMOS），可在低光強下快速采集子光斑圖像；

• 數據處理延遲需 < 1 毫秒（如通過 FPGA 實時計算光斑偏移），確保 AO 系統閉環速度匹配湍流變化。

3. 寬動態范圍與弱光適應性

• 動態范圍：每個子光斑的**偏移量決定了 SHWFS 可探測的波前斜率上限（即 “動態范圍”）。天文觀測中，強湍流可能導致大偏移，需通過設計微透鏡焦距（焦距越長，相同斜率對應的偏移量越大，動態范圍越小但靈敏度越高）平衡 —— 通常動態范圍需覆蓋 ±10-100 角秒（對應大氣湍流的強畸變場景）。

• 弱光探測：暗弱天體或激光導星的光強極低（單光子級），因此 SHWFS 需具備高靈敏度：

• 探測器采用低噪聲器件（如 EMCCD 的電子倍增增益可抑制讀出噪聲）；

• 光斑定位算法優化（如高斯擬合、質心加權算法），減少光子噪聲對偏移量測量的影響（定位精度可達 1/100 像素）。

4. 與多波段觀測的兼容性

天文望遠鏡需覆蓋可見光、紅外等多波段，SHWFS 需適應不同波長：

• 微透鏡陣列的材料（如石英、硅）需在目標波段有高透光率；

• 探測器的光譜響應需匹配（如紅外波段用 HgCdTe 探測器）。

5. 結構穩定性與環境適應性

• 地面望遠鏡需抵抗溫度變化、機械振動對微透鏡陣列與探測器相對位置的影響（偏移會導致 “零位誤差”，即無畸變時光斑偏移），因此需采用恒溫控制、剛性支撐結構；

• 空間望遠鏡（如 JWST）的 SHWFS 需耐受真空、輻射環境，元件材料需具備抗輻射性（如石英微透鏡）。

6.關鍵問題

1. 夏克哈特曼波前傳感器（Shack-Hartmann Wavefront Sensor, SHWFS系統與干涉測量法相比有何優勢，兩者結果一致性如何？
   優勢：SHWFS系統更緊湊、堅固，適合露天望遠鏡環境；可同時提取像差、支撐誤差和氣流信息。一致性：早期研究表明，SHWFS分析與干涉測量結果高度一致，是可靠的替代方法。

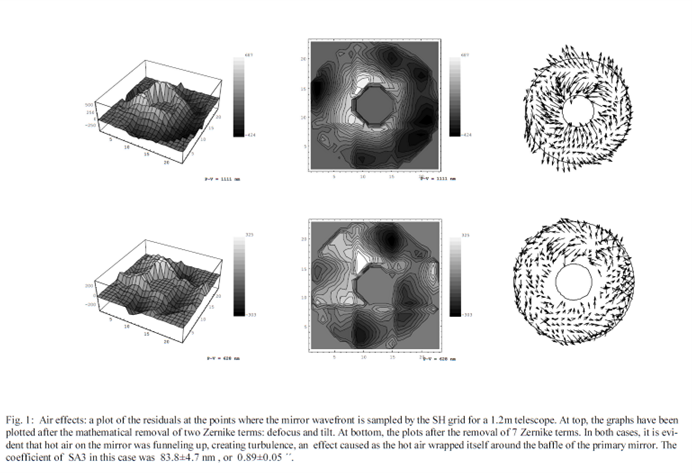

2. 夏克哈特曼波前傳感器系統如何處理空氣效應對測量的影響？

• 外部空氣效應（隨機）：通過 > 30s 曝光時間積分平均，使 SHWFS光斑呈圓形，不影響分析；

• 內部空氣效應（如圓頂熱氣流）：會增加噪聲，但通過殘差分析可判斷圓頂條件，且仍能可靠估計 Zernike 系數（如三階球差在不同氣流場景下誤差穩定在 ±0.05′′）。

3. 如何利用夏克哈特曼波前傳感器系統識別望遠鏡的支撐問題？
   步驟：先通過軟件減去離焦、傾斜、彗差等 7 項低階像差的貢獻，再觀察剩余波前圖 / 等高線圖，支撐結構（如 12 個支撐點）會以殘差形式顯現；同時，支撐問題會伴隨高像散、三角彗差等系數（如 1.5m 鏡面像散達 2.76′′）。

總結

夏克哈特曼波前傳感器憑借高實時性、高空間分辨率、寬動態范圍的技術特點，成為天文望遠鏡（尤其是地面望遠鏡）自適應光學系統的核心部件，支撐了大氣湍流校正、光學系統校準、激光導星探測等關鍵任務，是突破觀測分辨率極限的 “眼睛”。其技術發展方向（如更大規模微透鏡陣列、更高靈敏度探測器、多波段兼容設計）將進一步推動天文觀測向更高分辨率、更深空探測邁進。
