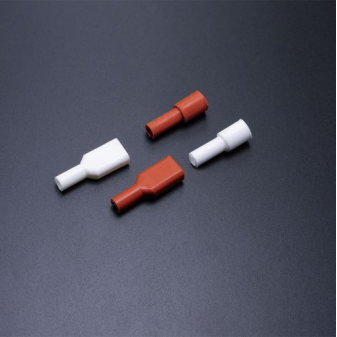

在現代電氣連接系統中，端子連接器的可靠性直接關系到整個電路系統的安全性和穩定性。其中，護套對端子的機械鎖定性能尤為關鍵，它決定了在機械應力環境下端子能否保持穩定連接。端子保持力不足可能導致電路中斷、信號丟失甚至引發安全事故。

因此，科學準確地評估端子連接器護套的力保持性能至關重要。本文科準測控小編將系統介紹端子保持力拉伸試驗的原理、標準、儀器設備及詳細測試流程，為相關行業提供專業的測試方法參考。

一、測試原理

端子保持力拉伸試驗通過模擬端子在實際使用中可能受到的軸向拉力，量化評估護套對端子的機械鎖定能力。測試時，將端子從護套中以恒定速度拉出，記錄最大拉出力值（即端子保持力）。該力值反映了護套鎖舌結構的設計合理性和材料性能，是連接器機械可靠性的關鍵指標。

二、測試相關標準

IEC 60512-15-1：電子設備用連接器試驗方法（機械試驗）

USCAR-21：汽車電氣連接系統性能標準

GB/T 5095.8：電子設備用機電元件基本試驗規程（機械試驗）

通用技術要求：端子保持力通常應≥50N（具體數值根據產品規格而定），且護套鎖舌不應出現斷裂或永jiu變形。

三、測試儀器

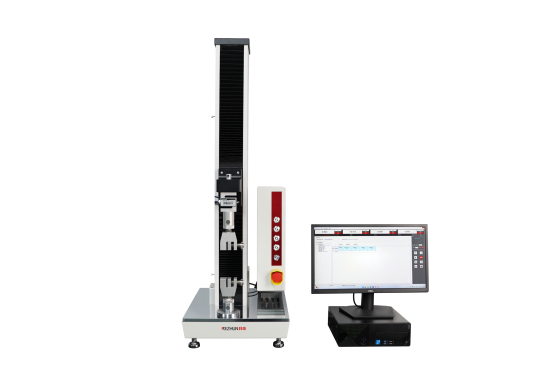

1、KZ-68SC-05XY萬能材料試驗機

2、專用護套固定夾具：確保測試過程中護套無松動

3、精密氣動夾爪：夾持力可調（≤10N），防止端子損傷

四、測試流程

步驟一、試樣準備

選取至少5個完好無損的端子-護套組裝件

檢查鎖舌結構是否完整，端子插入深度是否符合要求

步驟二、設備校準

開機預熱15分鐘

進行力傳感器零點校準

安裝并調整激光同軸校準儀，確保拉力軸線偏差≤2°

步驟三、裝夾試樣

固定護套：將護套安裝到定制固定塊中，確保無松動（禁用膠粘或過度夾緊）

夾持端子：用精密夾爪夾住端子尾部（夾持長度≥5mm），壓力設置為10N

最終檢查：確認裝夾同軸度，消除任何預緊力

步驟四、執行測試

預加載階段：施加5N預載荷，保持10秒以消除裝配間隙

正式拉伸：以50mm/min速度勻速拉伸，直至發生：

端子從護套中脫出

護套鎖舌斷裂

力值下降超過峰值30%

數據記錄：自動記錄力-位移曲線，標記峰值力值

步驟五、結果分析

合格判定：端子脫出力≥設計值（如50N），且護套鎖舌無斷裂

失效模式分析：

端子脫出（力值過低）：鎖舌尺寸不足或彈性失效，建議增加鎖舌厚度或改用玻纖增強材料

護套破裂：材料脆性大（如PBT未增韌），建議添加彈性體改性

端子變形：夾持力過大或材質過軟，需優化夾爪或端子鍍層

五、注意事項

環境控制：測試應在23±2℃，50±10%RH標準環境下進行

速度一致性：確保所有試樣測試速度相同

夾持保護：可在端子夾持部位包裹銅箔防止損傷

數據有效性：剔除明顯異常的測試結果（如裝夾不當導致）
