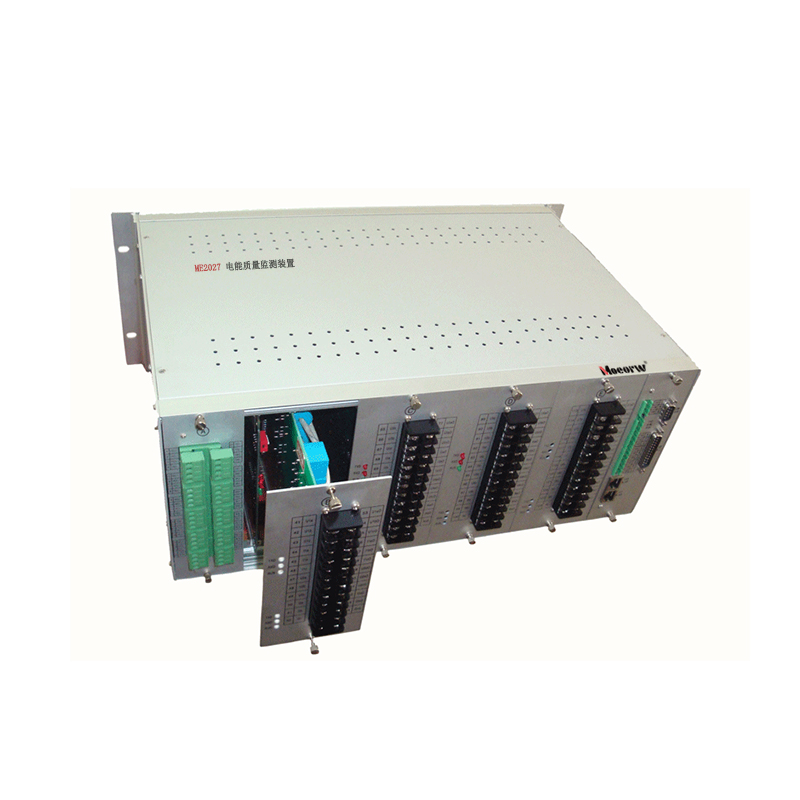

一、電能質量監測裝置產品概述

ME2027 電能質量監測裝置能夠全天候不間斷地對電網多項電能質量數據進行監測，涵蓋諧波含有率、諧波總畸變率、三相電壓不平衡度、閃變、電壓偏差、電壓波動、頻率、各次諧波有功功率、無功功率、功率因數、相移功率因數、有效值、正負序等。

通過對該裝置監測數據的分析，能夠反映公用電網供至用戶受電端的交流電能質量情況，了解各種用電設備在不同運行狀態下對公用電網電能質量產生的影響。同時，可對電力設備調整及運行過程進行動態監視，助力用戶解決電力設備調整及投運過程中出現的問題。此外，還能監測分析電力系統中的動態參數，對相關設備的功能和技術指標作出定量評價，從而保護系統中重要設備的用電安全，減少因電能質量問題引發重大事故的可能。

二、電能質量監測裝置功能特點

電能質量在線監測裝置除具備常規的電能質量穩態指標監測功能外，還能對電能質量的暫態擾動（主要是電壓的驟升、驟降）進行監測和記錄，實用性較強，主要特點如下：

采用高性能嵌入式主板，以 DSP 技術為核心，具備高效穩定的數據處理能力、傳輸能力和控制能力；整機采用電子化設計，無高熱、震動器件，儀器為全密封結構，可保障設備長期穩定可靠運行。

數據采集模塊采用獨立設計，每個采集模塊均獨立進行 A/D 轉換、獨立采集、獨立處理、獨立傳輸，測量精度更高、速度更快，且任意一組模塊損壞均不會影響其他模塊的正常使用。

采用合適的嵌入式實時操作系統，全部軟件采用高級語言編程，保障了系統的高可靠性和兼容性。

配備大屏幕 LCD 顯示器，可實時顯示全部電能質量監測數據，同時還能以圖形方式顯示主要監測指標。

采用四層印刷電路板（PCB）和 SMT 工藝，以及繼電保護裝置常用的 “背插式” 結構。

可對基本監測指標和高級監測指標進行實時保存，實時數據在掉電情況下不會丟失；裝置設有 4G（可擴展）的大容量存儲空間，數據最長保存時間在 1 年以上，之后會按 “先進先出” 原則進行更新，能夠滿足電能質量監測裝置對數據存儲的要求。

可對裝置參數進行設置、修改和查看，且設有密碼保護功能。

裝置提供多種通訊接口方式，可實現監測數據的實時傳輸或定時提取存儲記錄，能通過工業以太網接口或 RS232C/RS485 接口與遠方電能質量管理中心進行通訊。

提供 Modbus、IEC-60870-103 和本廠規約三種規約，可供任意選擇使用。

（如選配 GPS 對時功能）裝置設有 GPS 硬對時接口，可接受 IRIG-B 碼對時，以保持與遠方管理中心的時鐘一致。

（如選配暫態事件觸發錄波功能）可根據客戶要求設定事件觸發限值，記錄事件觸發前、后的實時數據并保存，同時保存有事件日志以供查詢。

（如選配 PQDIF 功能）裝置可對數據進行格式轉換，PQDIF 格式能使多數據具有良好的兼容性，便于實現不同監測系統間數據的共享。

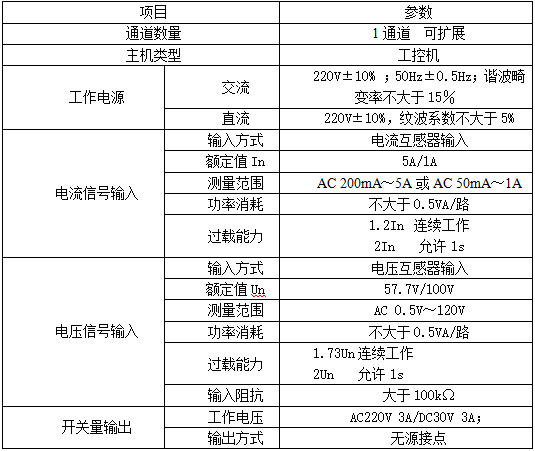

三、技術參數
