二進二出交直流電源模塊ZX100PSR150

二進二出交直流電源模塊ZX100PSR150

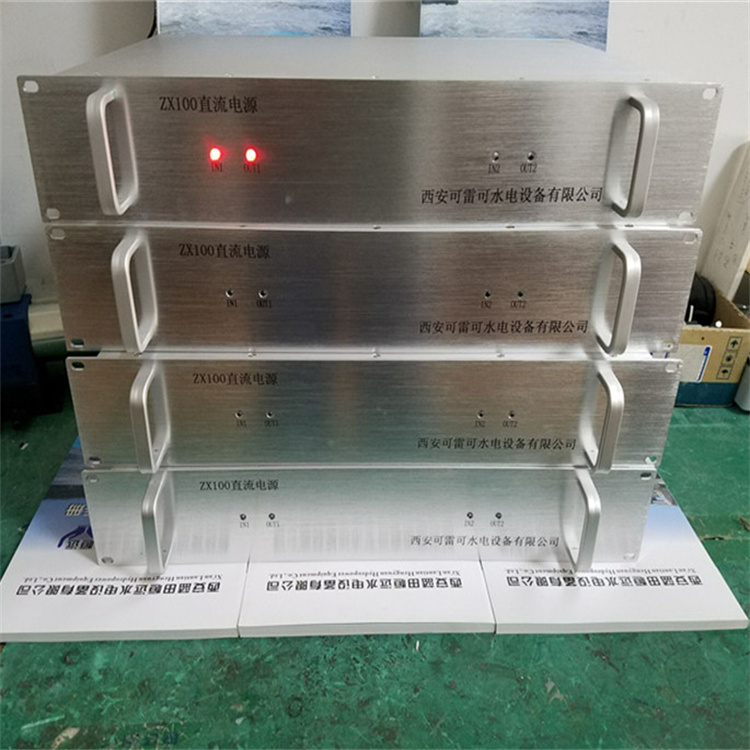

ZX100系列直流模塊電源裝置是專為電站監控設備對電源的特殊要求而設計的交、直流雙路供電直流電源。電源采用模塊化結構，交、直流互為熱備份的冗余設計。為了正常時不使用直流電源，采用交流電源優先，當交流消失后“零"切換時間切換到直流電源。電源具有輸入過、欠壓保護，過流保護，過溫保護及防浪涌保護電路。采用 19 吋 2U 標準機箱，后插結構。更換與維護極為方便。并可以進行不停電維護， 極大地提高了系統供電的可靠性，滿足各類系統對高可靠電源的要求。電源通常有 2 個模塊，一個交流輸入，一個直流輸入。每個模塊電源包括輸入保險絲，開關，濾波電路，電源模塊，輸入、輸出指示燈，輸出狀態繼電器，并聯隔離二極管。

技術參數

產品名稱：模塊電源 型號：ZX100

輸入特性：1.內置共模噪聲濾波器及浪涌電流抑制電路。

2.輸入保護：內置熔絲。

最小值 典型值 值 單位 條件

輸入電壓范圍(AC) 175 220 265 Vac

輸入電壓范圍(DC) 180 220 380 Vdc

功 率 因 數 0.95 99%負載,150W 無 PFC 校正

輸出特性 24V 輸出：

輸出電壓 23.76 24 24.24 Vdc

電壓調整率 ±0.4 % 175 ~265VAC 輸入變化

負載調整率 ±1.5 % 20%~99%負載變化
