IGP20-T22D21F-M2升級為SGP20-T20X1D21ND-M1技術分析

福克斯波羅FOXBORO流量計IGP20系列升級了，目前?？怂共_FOXBORO品牌已被施耐德收購了。

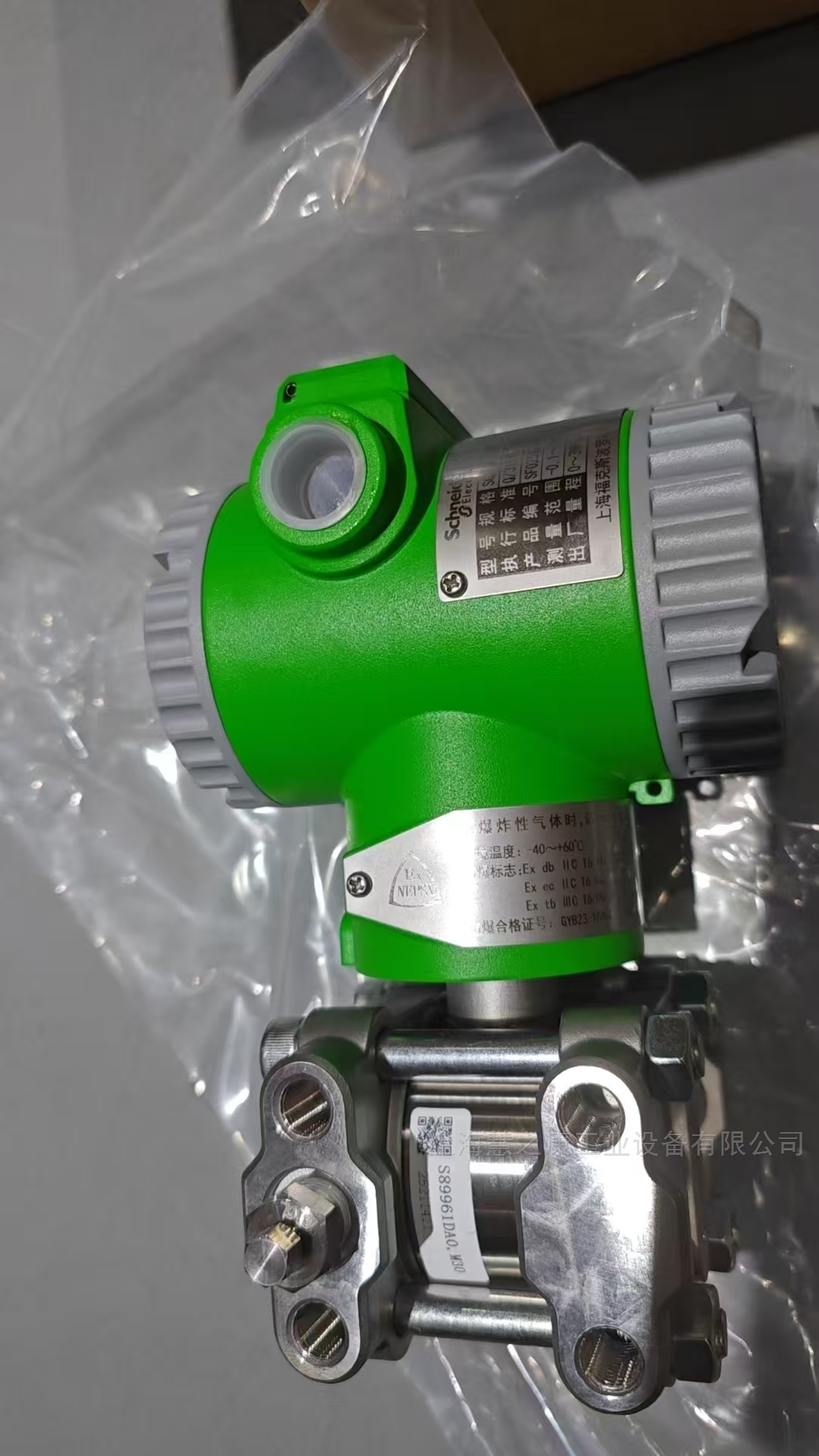

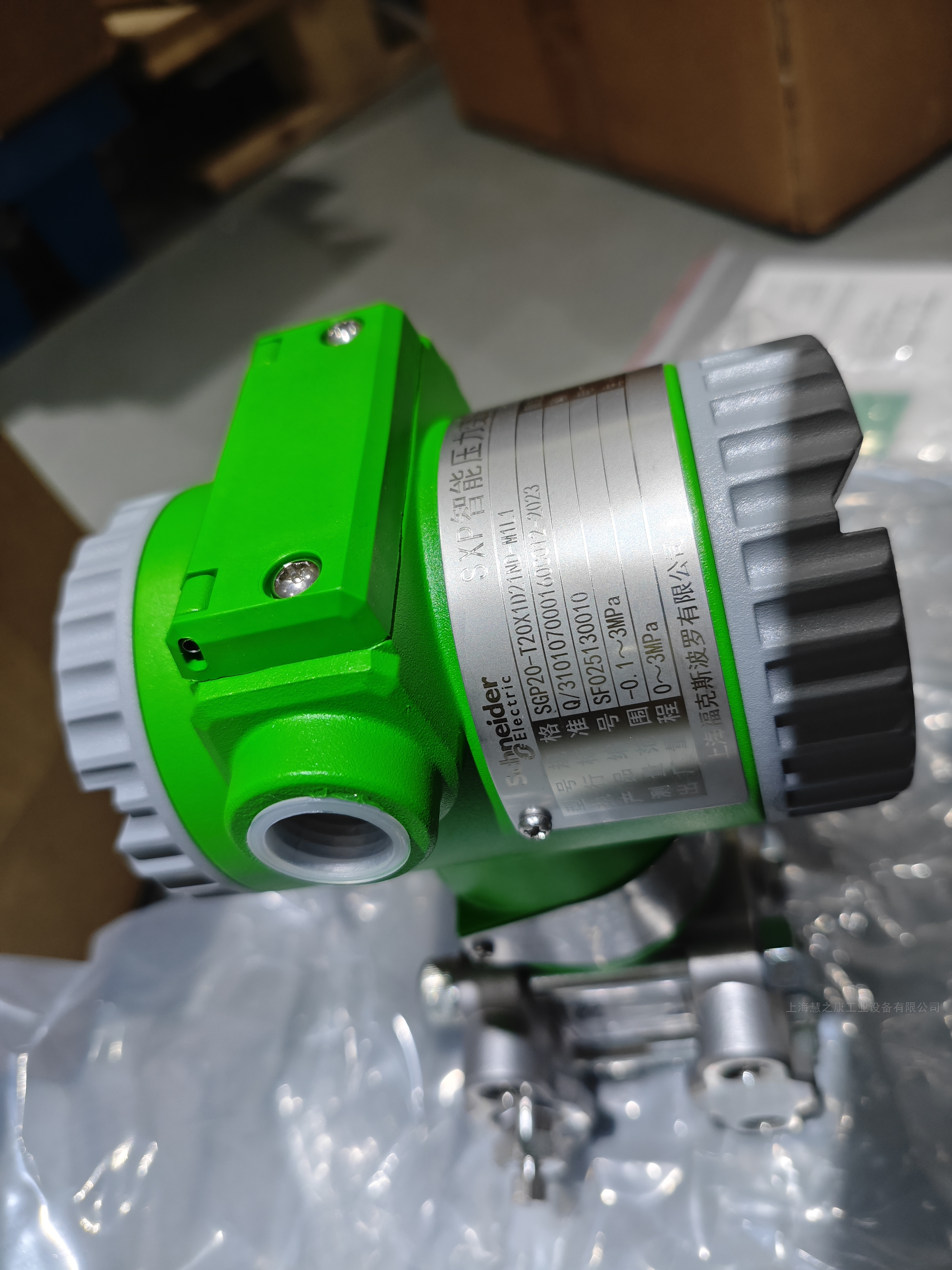

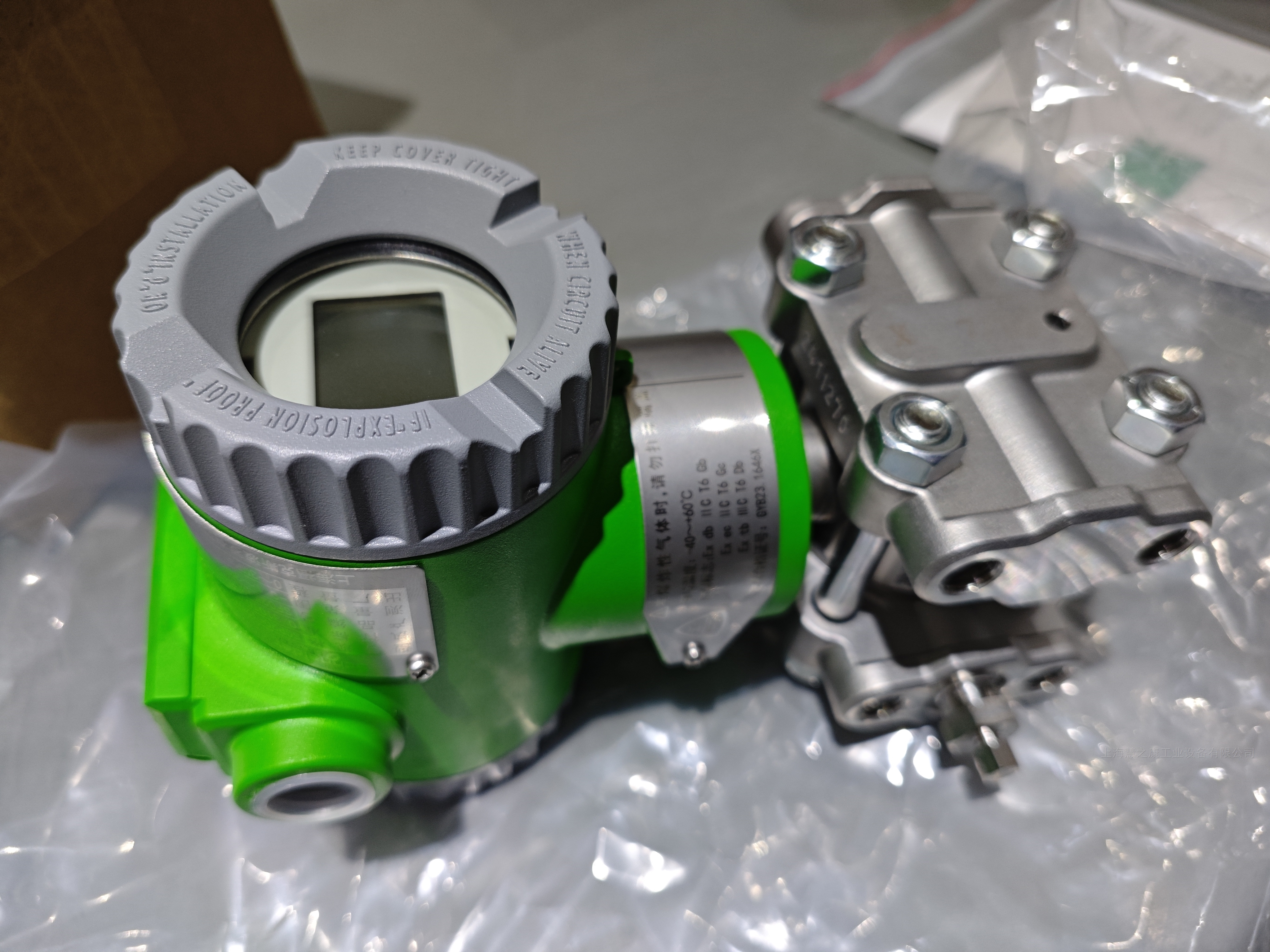

?？怂共_FOXBORO流量計IGP20-T22D21F-M2升級為SGP20-T20X1D21ND-M1L

產品介紹：這種智能型，二線制變送器適應于測量表壓力，并輸出一個4至20mA或數字信號

安裝方式可選擇：

·IGP10結構緊湊、重量輕、適于過程直接相連（配有備選的安裝支架）

·IGP20支架安裝式適于較低的測量限制，有多種材料功選擇。

耐用可靠

·采用經現場應用考驗的多晶硅術

·采用耐腐蝕的環氧樹脂涂層

性能優異

·精確度達量程的正負0.050％（精字輸出）

·環境溫度每變化55°C（100°F）總的影響測量范圍上限制的正負0.02％

可選擇不同的電子模塊

·FOXBORO?？怂共_和HART數字／4至20mA全智能型

·4～20mA經濟型

LCD顯示器／按鍵組態器

·對數字／4至20mA型，是具備選的，對4至20mA型是標準型

·可對零點／量程／顯示單位等進行設定

智能型直接連接式表壓變送器: IGP10

電子模塊類型和輸出信號

·智能型，數字FoxCom和／或4至20mA dc輸出，可組態選擇（－D型）

·智能型，數字HART和4至20mA輸出（－T型）

·智能型，F(xiàn)F現場總線(-F型)/ Profibus現場總線(-P型)

·4至20mA模擬輸出，防爆型（－A型，帶液晶顯示表頭和組態按鍵）

量程范圍

·C = 0.007 & 0.21MPa, 1 & 30 psi, 0.07 & 2.1 bar or kg/cm2

·D = 0.07 & 2.1MPa, 10 & 300 psi, 0.7 & 21 bar or kg/cm2

·E = 0.7 & 21MPa, 100 & 3000 psi, 7 & 210 bar or kg/cm2

·F = 14 & 42MPa, 2000 & 6000 psi, 140 & 420 bar or kg/cm2

·G = 35 & 105MPa, 5000 & 15000 psi, 350 & 1050 bar or kg/cm2

·H = 70 & 210MPa, 10000 & 30000 psi, 700 & 2100 bar or kg/cm2

導線管接頭

·1/2NPT導線管接頭，雙側，鋁殼體

·PG13.5導線管接頭，雙側，鋁殼體

·1/2NPT導線管接頭，雙側，316ss殼體

·PG13.5導線管接頭，雙側，316ss殼體

電氣安全性（詳見電氣安全規范部分說明）

CSA鑒定

·FM鑒定,EEx ia，IIC;Eex,d,IIC;Eex,n,IIC

·SAA鑒定，EEx, d, IIC

·SAA鑒定，EEx, ia, IIC

·SAA鑒定，EEx, n, IIC

安裝支架組件一只指定其中一個編碼

·涂漆鋼支架配電鍍鋼質螺釘，1/2 NPT

·不銹鋼支架配不銹鋼螺釘，1/2 NPT

帶按鍵的數字顯示器

·數字顯示器，按鍵和顯示窗罩蓋(不適用于-A電子模塊)

其它任選項

·F-250-C 壓力過程接頭

智能型支架安裝式表壓變送器: IGP20

電子模塊類型和輸出信號

·智能型，數字FoxCom和／或4至20mA dc輸出，可組態選擇（－D型）

·智能型，數字HART和4至20mA輸出（－T型）

·智能型，F(xiàn)F現場總線(-F型)/ Profibus現場總線(-P型)

·4至20mA模擬輸出，防爆型（－A型，帶液晶顯示表頭和組態按鍵）
