R431003806 Aventics 氣動換向閥工作原理

一、核心結構與工作原理

1. 閥體與閥芯設計

材質與結構

閥體采用高強度合金鋼，內部集成滑閥式主閥芯，通過精密加工確保密封性。

閥芯表面經特殊處理，減少摩擦并提升耐磨性，適應高壓差工況。

密封組件

采用軟密封（如丙烯樹膠UR）和組合密封原理，確保零泄漏。

密封件耐腐蝕、耐高溫，適用于壓縮空氣（含油量0-5 mg/m3，顆?！? µm）。

2. 驅動方式與換向邏輯

氣壓控制

加壓控制：當控制氣源壓力達到設定值時，壓縮空氣推動閥芯克服彈簧力，切換至目標位置。

卸壓控制：控制氣源壓力降低至閾值時，彈簧復位使閥芯返回中位。

差壓控制：利用閥芯兩端壓力差驅動換向，適用于需要精準壓力調節的場景。

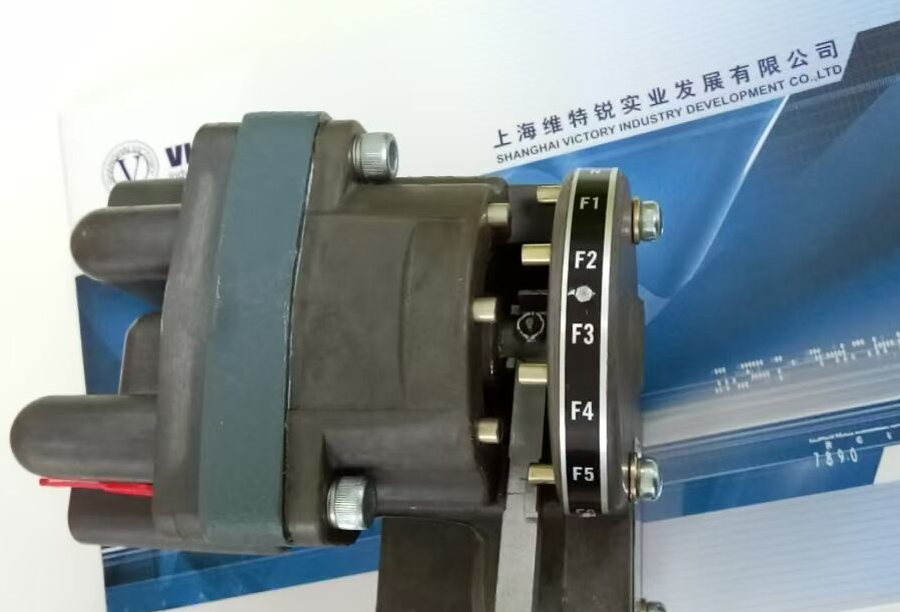

八位換擋實現

通過閥芯在閥體內的多位置停留（如三位五通結構），結合氣壓信號切換，實現八個檔位的控制。

中位封閉設計：無控制信號時，閥芯處于中位，封閉所有通道，防止意外動作。

3. 技術參數與防護

流量與壓力

額定流量：850 l/min（典型型號HF03-LG）。

工作壓力范圍：-0.9至10 bar，控制壓力2.5至10 bar。

環境適應性

防護等級：IP65（帶接口），適應-40°C至120°C環境。

防爆認證：Exd II等級，適用于易燃易爆場所。

二、工作過程詳解

1. 基本工作狀態

非工作狀態

無控制信號時，閥芯處于中位，所有通道封閉（P、A、B、R1、R2均關閉）。

工作狀態

信號輸入：當K1（控制氣口）有氣壓信號時，推動閥芯移動，P與A導通，B與R2導通。

信號切換：K1信號消失后，K2信號觸發閥芯反向移動，P與B導通，A與R1導通。

雙穩邏輯：信號消失后，閥芯保持當前位置，實現記憶功能。

2. 八位換擋實現

檔位切換邏輯

通過組合不同氣壓信號（如K1、K2、K3等），驅動閥芯至八個預設位置。

每個檔位對應特定通道導通（如P→A、B→R2或P→B、A→R1），實現多檔位控制。

3. 典型應用場景

石油機械

修井機變速箱中，通過八位換擋控制實現多檔位精準切換，替代傳統機械控制。

工業自動化

自動化生產線中，作為定位控制元件，確保執行機構（如氣缸）的高精度動作。

防爆環境

本質安全型設計適用于石化、煤礦等易燃易爆場所，防止電火花引發事故。

三、維護與故障處理

1. 日常檢查

外觀檢查：清理閥體表面，檢查密封件磨損和螺栓緊固情況。

功能測試：手動操作閥芯，確認換向順暢無卡滯。

2. 定期維護

密封件更換：每6個月更換O型圈或密封墊，檢查緩沖裝置磨損。

潤滑保養：使用兼容潤滑脂潤滑閥芯和活塞桿。

3. 故障排查

閥芯不動作

檢查供氣壓力、電磁閥線圈電阻，清理閥芯異物。

泄漏

更換密封件，確認法蘭連接密封性。

噪音過大

調整流體流速或選擇低噪音型號。

四、技術優勢與行業適配

1. 核心優勢

高可靠性：滑閥式結構結合軟密封，實現零泄漏和長壽命。

精準控制：電磁先導結構實現毫秒級響應，適用于高頻換向場景。

環境適應性：IP65防護和防爆認證，滿足工況需求。

2. 行業應用

石油天然氣：修井機、鉆井平臺的多檔位控制。

化工與制藥：高潔凈環境下的流體方向控制。

食品飲料：CIP系統的無菌流體切換。

能源與電力：風電設備的偏航系統驅動。
