本文要點：短波紅外（SWIR）成像技術在民用領域具有廣泛應用。過去二十年間，科研界致力于開發覆蓋0.9至3 μm光譜范圍的高分辨率、高靈敏度、低成本SWIR傳感器。本綜述首先闡述單片式與混合式SWIR圖像傳感器架構，指出倒裝焊技術憑借其性能、與創新外延SWIR材料的兼容性以及長期穩定性，仍是混合式傳感器的核心集成方案。隨后系統總結外延薄膜SWIR傳感器的最新進展，涵蓋外延InGaAs與Ge（Sn）薄膜傳感器的焦平面陣列(FPA)及倒裝焊集成工藝。最后對InGaAs與Ge（Sn）SWIR傳感器的未來發展進行總結與展望：基于倒裝焊技術的外延薄膜傳感器持續革新，正孕育學術界與工業界的新應用場景。

1. 前言

本文回顧了外延薄膜 SWIR 傳感器在過去二十年中的進展，重點介紹了外延 InGaAs 和 Ge （Sn） 薄膜 SWIR 傳感器的FPA和倒裝芯片凸點鍵合技術。在第2節中，研究者討論了外延 InGaAs和Ge（Sn）薄膜FPA的現狀。第3節介紹并討論了用于集成SWIR FPA的主流倒裝芯片凸點鍵合技術的最新進展。最后對InGaAs和Ge（Sn）SWIR 傳感器的發展進行了總結和展望。

2. 外延InGaAs和Ge（Sn）薄膜短波紅外 FPAS

銦鎵砷與鍺錫薄膜的外延生長及晶體質量?jī)?yōu)化對短波紅外焦平面陣列至關重要。研究人員嘗試通過精確控制外延生長條件（包括生長溫度、氣體流速和沉積壓力）來優化銦鎵砷與鍺錫薄膜的晶體質量、摻雜濃度和表面形貌。本節將簡要介紹外延銦鎵砷與鍺錫短波紅外焦平面陣列的最新進展。

2.1 外延的InGaAs SWIR FPAs

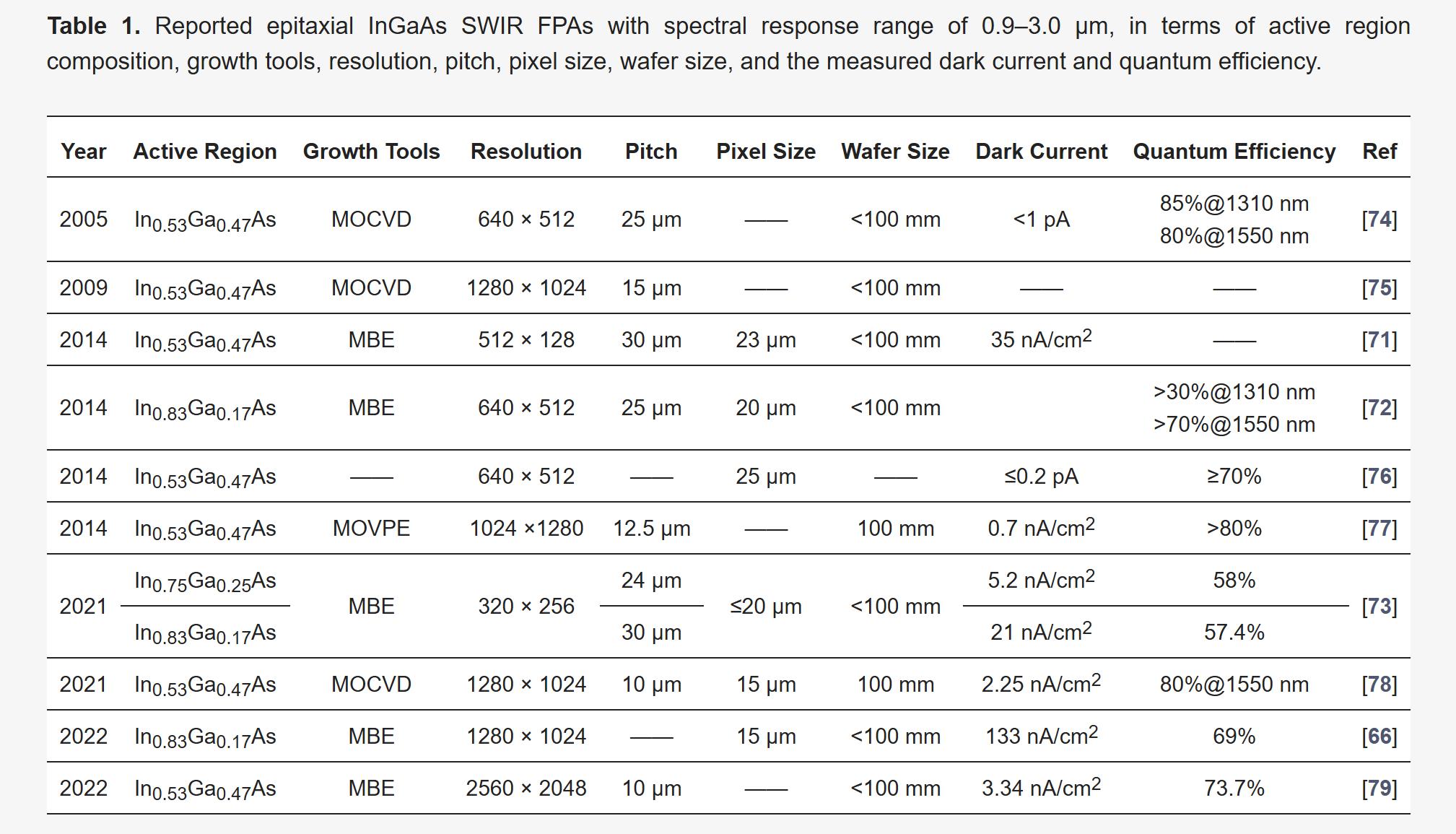

表1. 報道了譜響應范圍為0.9~3.0μm的外延InGaAs SWIR FPA，包括有源區組成、生長工具、分辨率、間距、像素尺寸、晶片尺寸以及測量的暗電流和量子效率

2.2 外延Ge(Sn)短波紅外焦平面陣列

在第四族材料中，Ge展現出與CMOS工藝技術的高度兼容性，其在大尺寸硅晶圓上具備成本效益，且在短波紅外波段具有優異的光響應性能和可調帶隙（通過應變工程、合金工程及摻雜工程實現）。這些材料特性使鍺成為新一代短波紅外傳感器技術的重要候選材料。為提升鍺材料的晶體質量，研究者提出了多種生長策略，例如：包含低溫與高溫的雙沉積溫度技術、砷摻雜鍺緩沖層、超薄硅鍺/硅超晶格緩沖層、反向梯度硅鍺緩沖層、高溫氫氣退火、循環熱退火以及選擇性外延生長（SEG）。得益于該領域眾多研究者的努力，鍺外延層中的穿透位錯密度（TDDs）已顯著降低至106cm?2量級。然而，鍺外延層與硅晶圓界面處仍存在大量失配缺陷，導致采用此結構的像素在1310 nm和1550 nm波段呈現高暗電流與低峰值響應率。因此，光譜響應范圍為0.9–1.7 μm的混合型鍺/硅短波紅外圖像傳感器，尚無法與商用混合型銦鎵砷短波紅外圖像傳感器競爭。

為與銦鎵砷短波紅外圖像傳感器競爭，絕緣體上鍺（Germanium-on-Insulator, GOI）結構已成為一種及時的解決方案。多種方法如智能切割技術、介質晶圓鍵合技術和非晶層鍵合技術已被用于制備具有高質量頂部鍺層的優異GOI晶圓。因此，高缺陷的鍺/硅界面被移除，僅保留低位錯密度的鍺層，這有利于降低GOI像素的暗電流。由于氧化物誘導的共振腔效應（RCEs），峰值響應率、峰值量子效率和帶寬也得到顯著提升，使得GOI短波紅外圖像傳感器在1310 nm波段的性能可與銦鎵砷短波紅外圖像傳感器產品相媲美甚至更優。為克服鍺在1550 nm的本征吸收系數限制，多項研究表明分布式布拉格反射鏡（DBR）可提升探測性能，且該工藝兼容GOI工藝流程。最終使光譜響應范圍0.9-1.7微米的GOI短波紅外圖像傳感器性能達到銦鎵砷產品水平。因此，具備DBR結構的GOI短波紅外圖像傳感器憑借其CMOS兼容性、成本效益及更廣泛的應用場景（尤其在消費電子和醫療領域），最有望取代銦鎵砷市場。

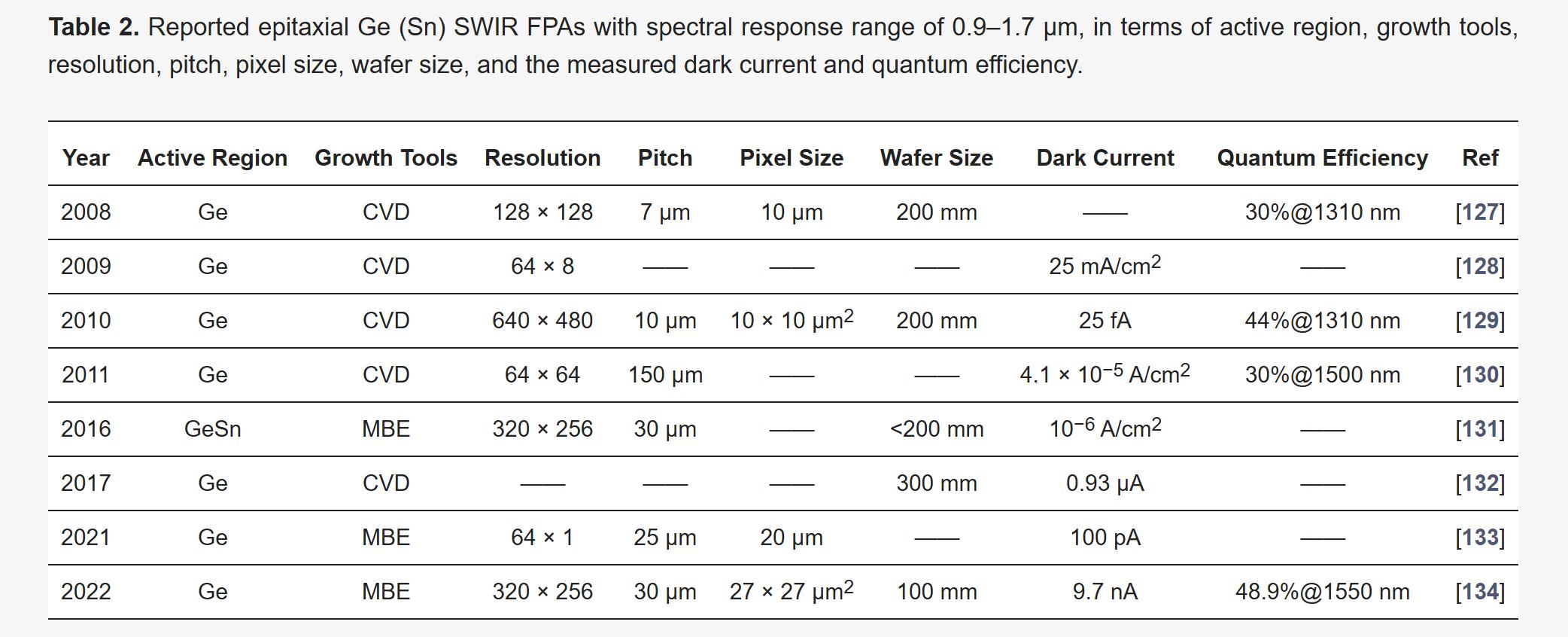

表2. 報道了譜響應范圍為0.9～1.7μm的外延Ge（Sn）SWIR FPA，包括有源區、生長工具、分辨率、間距、像素尺寸、晶片尺寸以及測量的暗電流和量子效率

3. 倒裝芯片凸點鍵合技術

圖1. 外延SWIR傳感器和CMOS ROIC之間電互連的三種主要方法的示意圖

焊料凸點需要足夠體積以確保鍵合可靠性，因此在實現小于5微米的混合像素間距和高深寬比結構方面存在挑戰。采用膠體量子點（CQD）層作為吸收體時，量子點光電器件可直接在讀出電路上制備，此時像素間距取決于底部接觸焊盤尺寸（圖1d）。索尼開發的銅-銅互連技術旨在提升背照式銦鎵砷圖像傳感器的生產率并縮小像素間距，據報道該工藝架構的暗電流密度與標準混合架構持平。作為銦凸點倒裝焊技術的強勁替代方案，銅-銅互連為高清外延短波紅外圖像傳感器開辟了新路徑。該技術具有革新潛力，可通過提升成像性能拓展應用空間。然而，仍需進一步研究該工藝架構對其他材料短波紅外傳感器的兼容性與可靠性。

自2016年銅銅鍵合技術應用于硅基堆疊式CMOS圖像傳感器（CIS）量產以來，該技術不僅保障了高良率，更有望將像素間距縮減至1微米，為銦鎵砷圖像傳感器的像素微縮奠定基礎。采用芯片對晶圓（C2W）工藝可在大型CIS晶圓產線中高效低損地制造小型三五族光電二極管陣列，結合銅銅鍵合技術可構建兼具高生產效率和精細像素間距的工藝架構。然而銅銅鍵合仍面臨濕氣滲透、電遷移及銅擴散等可靠性風險。C2W工藝的后續挑戰在于提升三五族芯片的晶圓貼裝效率，隨著像素間距縮小，熱膨脹系數差異（如三五族/硅異質晶圓平整度及鍵合工藝條件）的影響將日益凸顯。

3.1 倒裝芯片技術通用工藝流程（第一部分）

圖2. 外延SWIR圖像傳感器的兩種常規倒裝工藝流程

3.1.1 雙面碰撞

雙面植球工藝主要包含以下步驟：（Ⅰ）對CMOS讀出電路晶圓和短波紅外傳感器晶圓進行表面鈍化處理；（Ⅱ）暴露短波紅外像素的頂部電極及信號接收單元（圖2a,h）；（Ⅲ）實施凸點下金屬化（UBM）工藝^[163-165]^并沉積銦材料（圖2c,f,j,m）；（Ⅳ）進行兩次剝離工藝清除多余UBM及銦凸點（圖2g,n）；（Ⅴ）通過回流工藝使銦形成球形凸點（圖2p,q），或保持未處理狀態（圖2g,n）；（Ⅵ）執行帶/不帶銦凸點回流的點對點倒裝焊（圖2r,o）。

工藝流程中需重點關注三大要點：其一，曝光過程中負性光刻膠暗區底部可能因雜散光形成硬化薄層，該層顯影后無法去除，將導致金屬與電極間產生不可接受的隔離——可采用剝離抗蝕劑（LOR）進行規避，這種非感光材料置于負性光刻膠與基板間既可阻止硬化層形成，又能促成理想"底切"結構（圖2b,i）；當銦層較厚（≥5μm）時，旋涂負膠難以滿足厚度需求，此時在負膠下方添加LOR可增加整體光阻厚度（圖2f），但需注意LOR需特定溶劑清除。其二，若無法使用厚光阻層，可適當放大銦凸點圖形尺寸形成"銦盤"以確保材料體積；回流銦凸點高度主要取決于沉積銦量，不采用回流工藝則需厚光阻層與高質量銦沉積，剝離后凸點高度即目標高度（圖2g,n）——若剝離后形貌不佳需通過回流改善（圖2p,q）。其三，雙面植球尤其適用于≤10微米精度的冷壓鍵合，該工藝可在室溫或低于銦熔點條件下進行，能適應大規模（400萬像素）短波紅外焦平面陣列的翹曲及平整度差異；需特別注意倒裝焊完成后不可再對雙面植球結構實施回流工藝。

3.1.2 單側碰撞

單面植球工藝僅在傳感器晶圓上制作凸點（圖2h–n），而在CMOS讀出電路晶圓上沉積凸點下金屬層（UBM）（圖2s–u）。為增強結合力與鍵合強度，CMOS讀出電路晶圓在UBM沉積前需預鍍薄銦層（圖2v），隨后同步剝離UBM與銦層（圖2w），從而省去一道光刻工序；圖2t所示光阻厚度須大于圖2b,i中的厚度，以避免銦沉積時產生粘連現象（圖2v）。圖2x展示了點對點倒裝焊過程，回流工藝可實現自對準（圖2q）并提升機械強度；執行回流時，帶銦凸點的芯片應置于下方。對于像素規模較小、間距較大且鍵合精度要求較低的短波紅外焦平面陣列，單面植球具備成本優勢。

3.2 倒裝芯片技術通用工藝流程（第二部分）

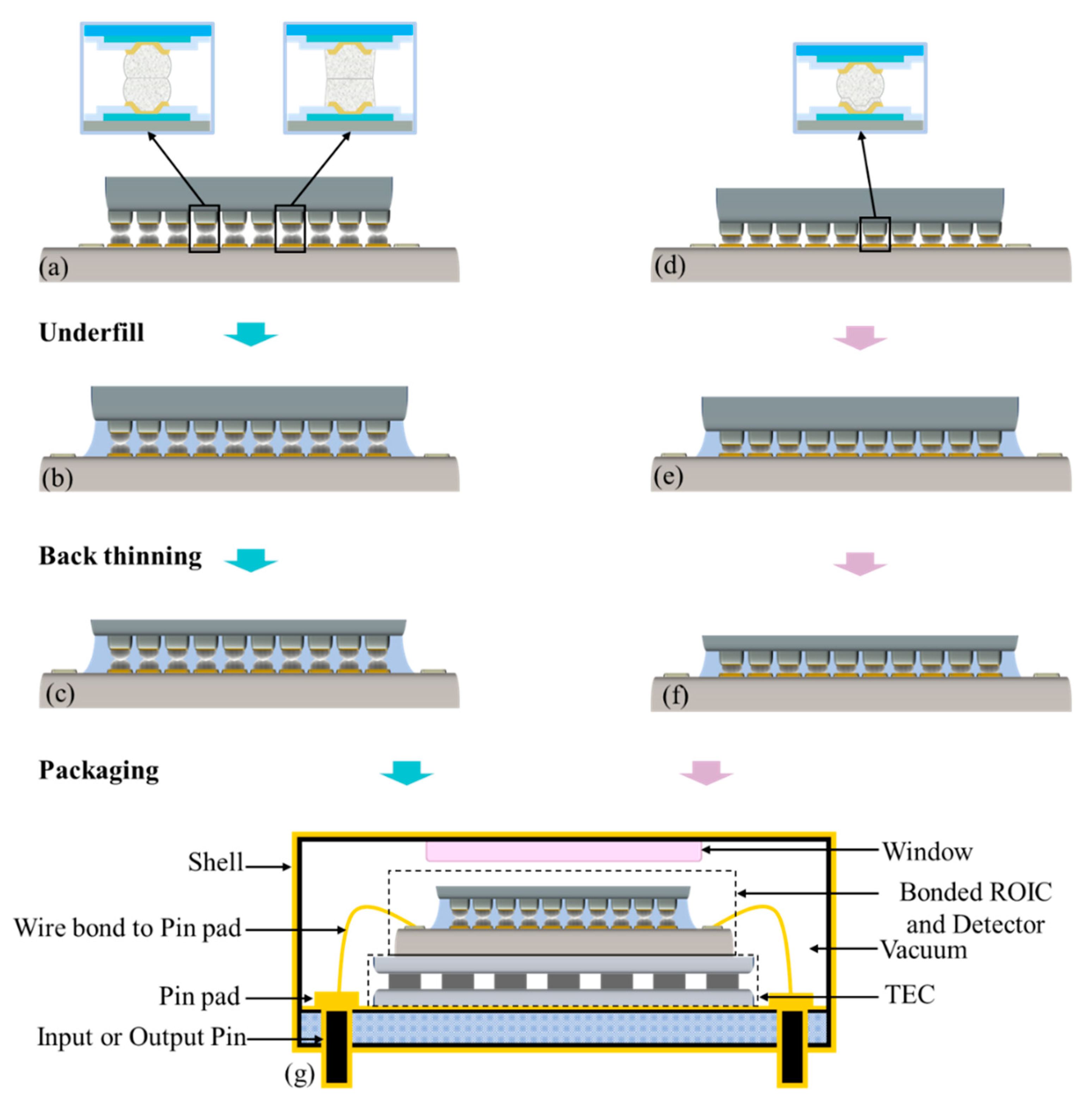

圖3. 第二部分為常規倒裝芯片工藝

外延型短波紅外圖像傳感器需進行背s部減薄拋光處理（圖3c,f）。在無銦凸點區域，底部填充材料能發揮關鍵支撐作用，減輕背部減薄導致的局部塌陷（圖3b,e）。減薄表面施加增透膜可顯著降低入射輻射損耗（圖3未示意）。封裝形式隨應用需求變化，圖3g簡要展示了常溫金屬殼體封裝流程：該殼體通過內外鍍金層有效屏蔽外部電磁干擾，封裝上蓋設有藍寶石/石英入射窗口（圖3g）；殼體內部一端的金箔鍵合焊盤通過引線與讀出電路連接，外部另一端設置連接信號處理系統的電接口（圖3g,h）。

該封裝常搭配微型熱電制冷器（TEC）使用（圖3i）。短波紅外焦平面陣列背部需與入射窗口精確對準，確保整個感光面接收紅外輻射（圖3j）。封裝上蓋與基座在干燥惰性氣體環境（或真空）中進行密封焊接，其中金鍍層可增強焊縫強度并保障密封有效性（圖3k）。金屬殼體封裝為焦平面陣列營造了保護環境，使其免受物理?yè)p傷與外部污染，同時提供光學、電氣及機械接口，全面提升系統的可靠性與環境適應性。

3.3 銦凸點形成

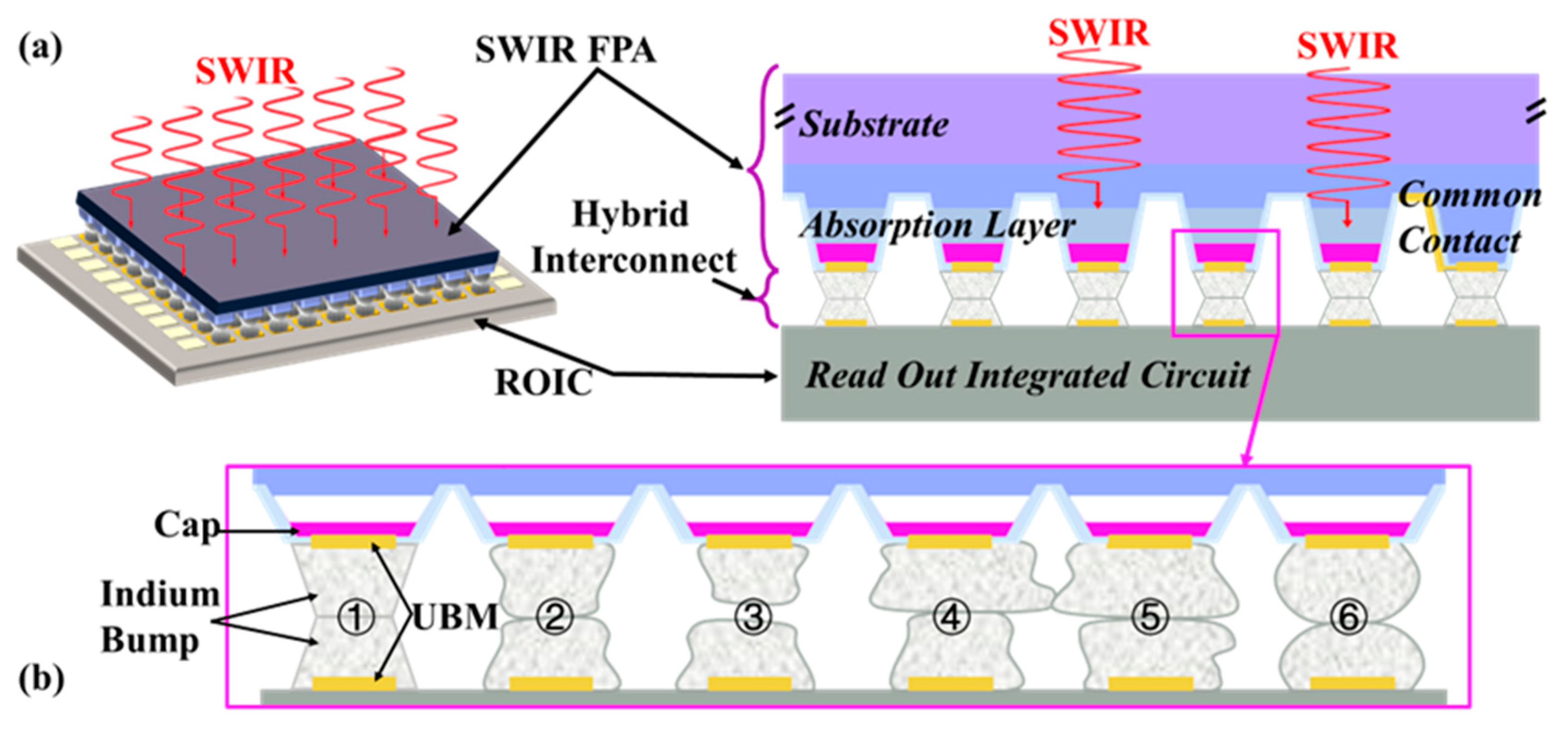

圖4. 倒裝芯片混合SWIR FPA結構示意圖

圖5. 外延圖像傳感器制造中使用的各種凸點技術

銦憑借物理化學特性在短波紅外成像領域備受青睞。其優異的低溫工作性能（如77K液氮甚至4.15K液氦環境）使銦凸點成為優選方案，尤其在軍事應用中。純銦具有多重優勢：熔點低（156.6℃）、屈服應力小、導熱率高、潤濕性優異。銦在寬溫域內展現延展性與可塑性，特別適用于熱敏感或機械脆弱器件的裝配連接，并能有效緩解熱失配應力，始終是熱循環應用場景的理想材料。

銦的低熔點特性支持室溫鍵合，避免連接部位承受過度應力并降低工藝熱預算。其高塑性確保焦平面陣列與CMOS讀出電路在組裝時不易受機械損傷，倒裝焊過程中的形變可釋放組件間應力并適應翹曲變形。短波紅外成像所需的微米級焊料凸點要求可由銦滿足：典型銦凸點直徑5~30μm，兼具良好電阻率與低電感特性，為高頻工作提供關鍵保障。密集排布的銦凸點能顯著提升器件信噪比。無論制冷型或非制冷型短波紅外傳感器，銦作為電互連材料均展現高度兼容性。銦凸點制備主要包含兩大步驟：(I)凸點下金屬化；(II)銦凸點成形。

3.3.1 凸點下金屬化

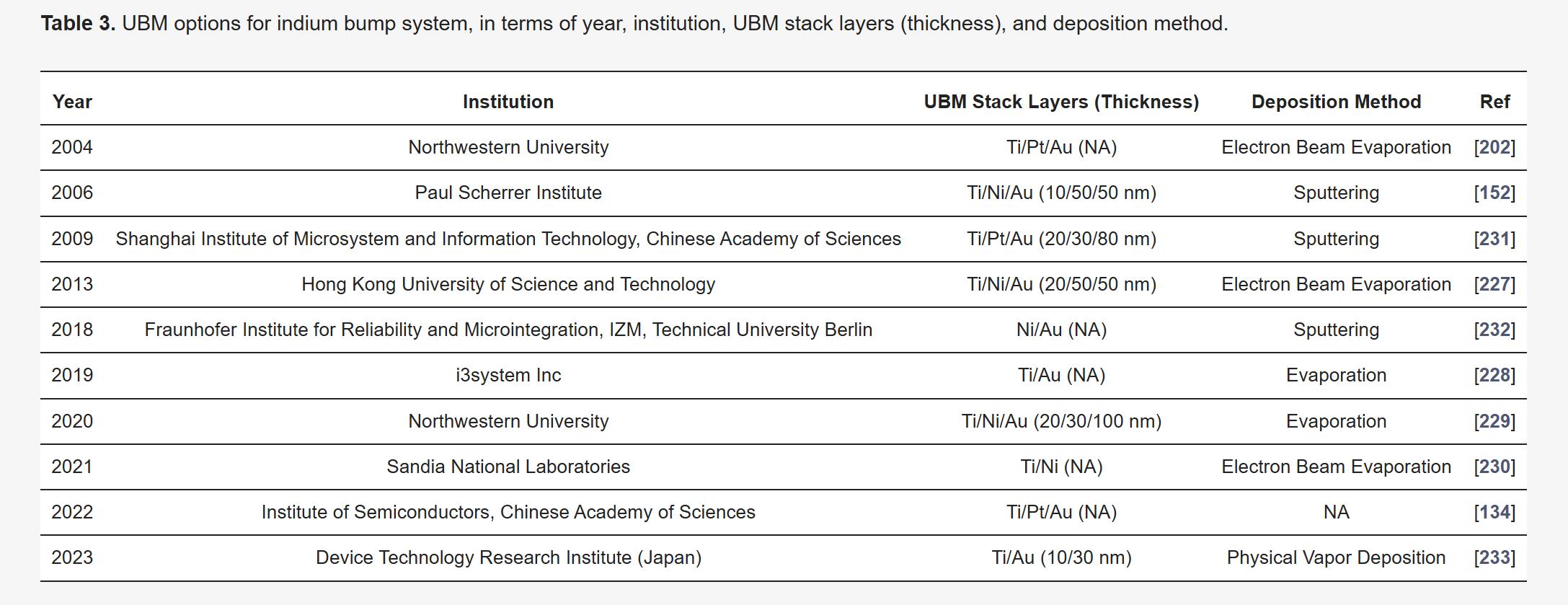

表3. 銦凸點系統的UBM選項，包括年份、機構、UBM堆疊層（厚度）和沉積方法

凸點下金屬化(UBM)的作用隨銦凸點制造工藝而異（圖6詳述蒸發法與電鍍法工藝）。圖6a展示采用正性光刻膠的光刻膠翻轉工藝，通過單步濕法剝離同步實現UBM與銦凸點制備；而圖6b工藝則需在UBM沉積前增加鈍化層保護，通過電鍍形成凸點后去除光刻膠，再經干法蝕刻移除大部分UBM層——此時UBM除基礎功能外還充當電鍍種子層。需注意：干法蝕刻不可避免造成部分銦凸點損耗，鈍化層僅保護底層結構免受損傷。替代方案中，可通過濕法剝離（非蝕刻）獲得圖案化UBM（種子層）。兩種方法均涉及銦凸點回流焊，熔融銦在表面張力作用下形成截頂球形。圓形UBM設計普遍用于促進銦凸點球化。回流過程中，銦凸點自動與UBM對準并嚴格限定在UBM區域內，故UBM亦稱球限金屬(BLM)。

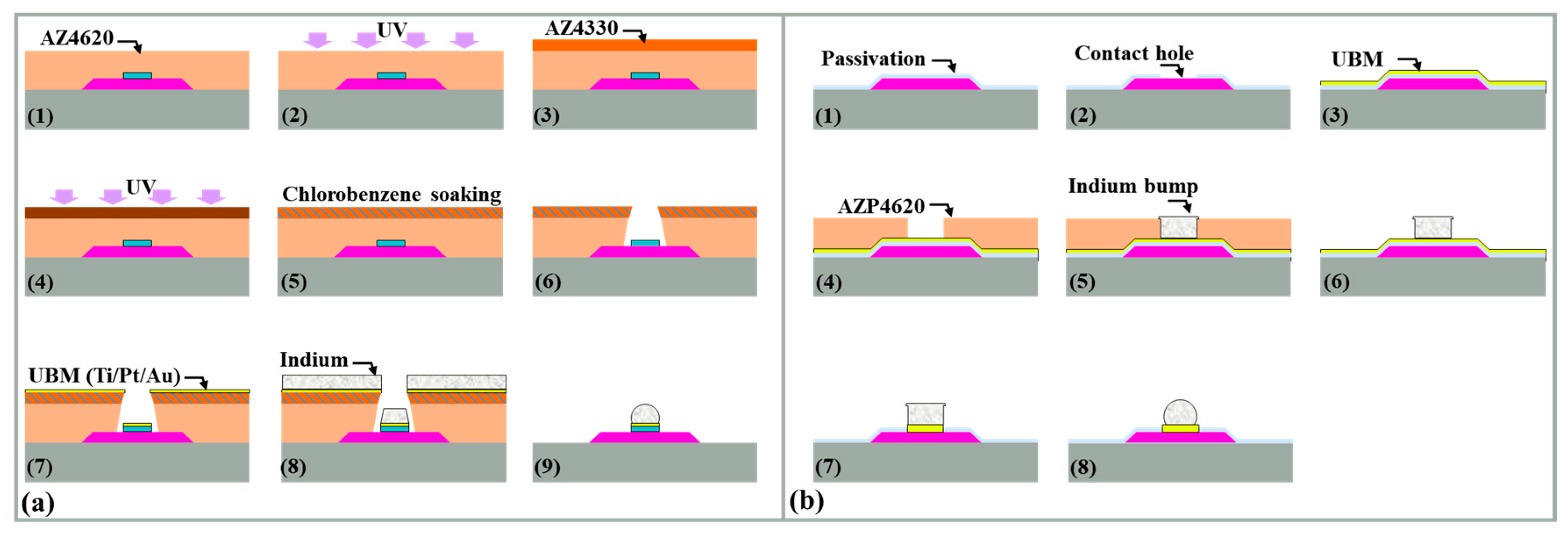

圖6. 銦凸點工藝流程

3.3.2 銦凸點形成

銦在倒裝焊接中的核心價值源于其能建立可靠的電熱連接，同時滿足現代半導體器件的機械公差與熱管理要求。其柔軟的質地、低熔點特性、導電性能及兼容性，對提升圖像傳感器制造中倒裝組件的效率、性能及耐久性具有決定性作用。典型銦凸點成形工藝涵蓋凸點結構設計、銦材料沉積及特性優化三大關鍵環節。

銦凸點設計

銦凸點的間距與數量由短波紅外焦平面陣列（SWIR FPAs）的像素設計決定，典型像素間距為10微米或更大（也存在7-5微米間距特例）。銦凸點作為每個像素與信號處理單元間的機電連接中介實現點對點接觸。SWIR FPAs成像采用的CMOS讀出集成電路（ROICs）通常具備標準化、成熟化和系統化特征，因此SWIR FPAs的設計需適配CMOS ROICs以降低設計成本并簡化后續工藝。銦柱橫截面形狀與尺寸需綜合考量多因素：倒裝鍵合強度取決于銦凸點接觸面積——更大接觸面積可承受更高鍵合壓力從而增強整體結合強度；更大橫截面積意味著更低銦凸點電阻；銦凸點直徑或?qū)挾刃杈o密匹配像素尺寸并充分覆蓋凸點下金屬（UBM）。光刻膠開口效應使銦凸點通常呈圓柱狀——圖4b(①)展示理想縱向截面形態，而實際制造常見圖4b(②)形態。隨著像素增加與間距縮小，采用銦凸點回流整形工藝可提升混合鍵合成功率（圖4b(⑥)）。倒裝鍵合過程中的壓力傳導至銦凸點引發接觸點可控塌陷，銦凸點堆積與橫向擴展導致水平截面直徑超出設計值，因此在設計中需考量像素尺寸與間距（尤其細微間距場景見圖4b(④,⑤)）以防止短路，在滿足鍵合強度前提下通過精準控制焊接壓力可抑制此類形變。

銦凸點的高度設計在一定范圍內具有靈活性，以確保凸點間高度差處于可接受范圍。相同高度范圍內，過矮的銦凸點可能導致倒裝鍵合后焊點強度不足，而過高的凸點則易引發相鄰?fù)裹c(diǎn)粘連（圖4b(③,④)），因此確保同批次凸點高度均勻性至關重要。銦凸點整體高度不宜過低，增加高度具有多重優勢：增強短波紅外焦平面陣列（SWIR FPAs）與CMOS讀出電路翹曲容忍度；更高的凸點可通過更大塑性形變吸收機械應力；增加的鍵合間隙有助于環氧樹脂毛細流動實現填充，從而提升結合強度。銦凸點參考縱橫比通常限制為不低于1:1，此舉有助于降低像素間耦合噪聲。

由于SWIR FPAs與CMOS讀出電路表面并非理想平面，決定銦沉積余量時須考量表面形貌。平面型SWIR FPAs與CMOS讀出電路表面結構相似，均在像素電極或信號處理單元上方設有含接觸窗口的鈍化層，當接近像素間距尺寸時，鈍化窗口會消耗部分銦體積。臺面型SWIR FPAs則通過像素間刻蝕隔離溝槽降低電串?dāng)_，其表面結構與溝槽平整度與平面型截然不同。隔離溝槽雖增加光刻圖形化難度，卻有利于底部填充的速度與成功率。盡管凸點下金屬層（UBM）可局部改善表面平整度，但典型金屬厚度低于500納米，難以實現平坦。

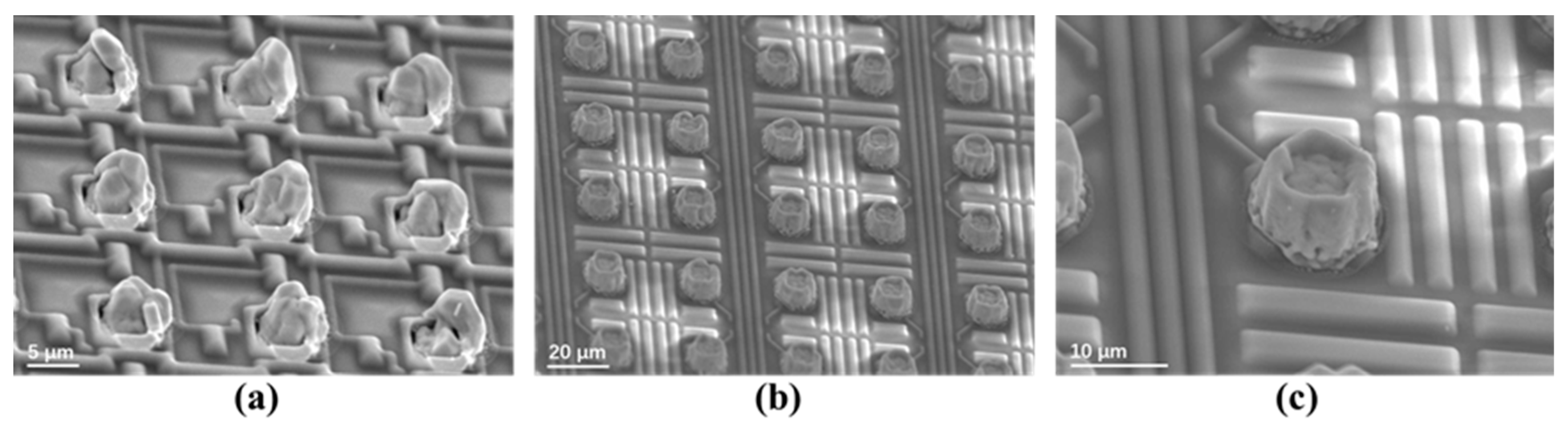

圖7. （a）不足和在ROIC上充分沉積銦凸點（提升后）；（c）銦凸點上表面出現凹坑狀塌陷

不同倒裝鍵合方法需要差異化的銦凸點制造工藝。單面凸點工藝中，單側銦凸點質量直接決定互連良率，此時銦凸點回流整形對實現高度均勻性；而雙面凸點工藝則具有更高容差。冷壓倒裝鍵合無需銦凸點回流即可實現高像素良率，這主要?dú)w因于室溫冷壓鍵合后雙面銦凸點的高縱橫比（圖4b(①)），能有效降低短波紅外焦平面陣列（SWIR FPAs）與CMOS讀出電路間的熱失配應力，同時補償芯片翹曲導致的橫向偏移，因此雙面凸點工藝在超大型SWIR FPAs中優勢顯著。當需要回流工藝時（銦盤轉化為銦凸點），需特別關注凸點下金屬層（UBM）尺寸、銦光刻圖形及銦層厚度——理想條件下回流后的銦凸點高度可根據截頂球體體積公式計算：

銦凸點高度、截頂球體半徑分別對應公式中的h與r，其中截頂球體體積V等于沉積銦的體積（假設回流前后銦總體積不變），可通過銦光刻圖形面積乘以沉積銦厚度獲得。實際回流過程中，銦凸點最終形態受氣氛環境、溫濕度等因素影響，未必嚴格符合截頂球體模型，實際半徑通常略小于r，這與回流前后銦材料密度變化相關。當銦凸點圖形直徑小于10微米時，光刻膠開口直徑通常較小。若固定沉積銦厚度：當銦光刻圖形水平尺寸顯著大于UBM直徑時，過量銦體積無法被UBM收集而形成外圍殘留銦；反之圖形尺寸過小則導致成形銦量不足。Lee等學者通過控制沉積銦厚度并測試UBM與銦凸點圖形尺寸組合發現：當二者水平尺寸比為1:2.5時，UBM潤濕效應，可有效減少外圍殘留銦。

銦凸點沉積

電鍍（又稱紫外光刻電鍍）與熱蒸發是兩種廣泛采用的銦沉積方法，因其生產成本低、操作簡便而被普遍使用。電鍍工藝能精確控制沉積速率，但制備的銦膜質量通常較低，適用于制造大間距大直徑的銦凸點陣列；相比之下，熱蒸發在控制薄膜均勻性方面更具優勢，尤其在大尺寸晶圓（≥8英寸）上表現優于電鍍工藝。然而當處理精細間距（≤10μm）時，由于需兼顧高深寬比與大尺寸制造，該工藝在實現高均勻性、低缺陷密度的銦凸點方面也會帶來挑戰。

電沉積銦

圖8. 電鍍銦凸點工藝流程示意圖

Son等研究團隊通過電鍍工藝在8英寸硅片上成功制備出均勻的高深寬比（≥2:1）銦凸點陣列。該團隊采用銦凸點切割工藝，最終實現最小5微米的節距。圖9展示了采用Ti/Au種子層的電鍍流程：電鍍前使用氨基磺酸鹽溶液作為電鍍液，通過攪拌法對晶圓進行預浸潤以消除精細間距圖形間的氣泡；電鍍后無需去除光刻膠，直接對銦凸點進行切割處理并實現與晶圓表面平行的整平操作。該方法成為實現大尺寸高分辨率短波紅外焦平面陣列超精細節距的基準工藝，但切割整平過程需依賴特定類型的光刻膠配合精密切割設備完成。

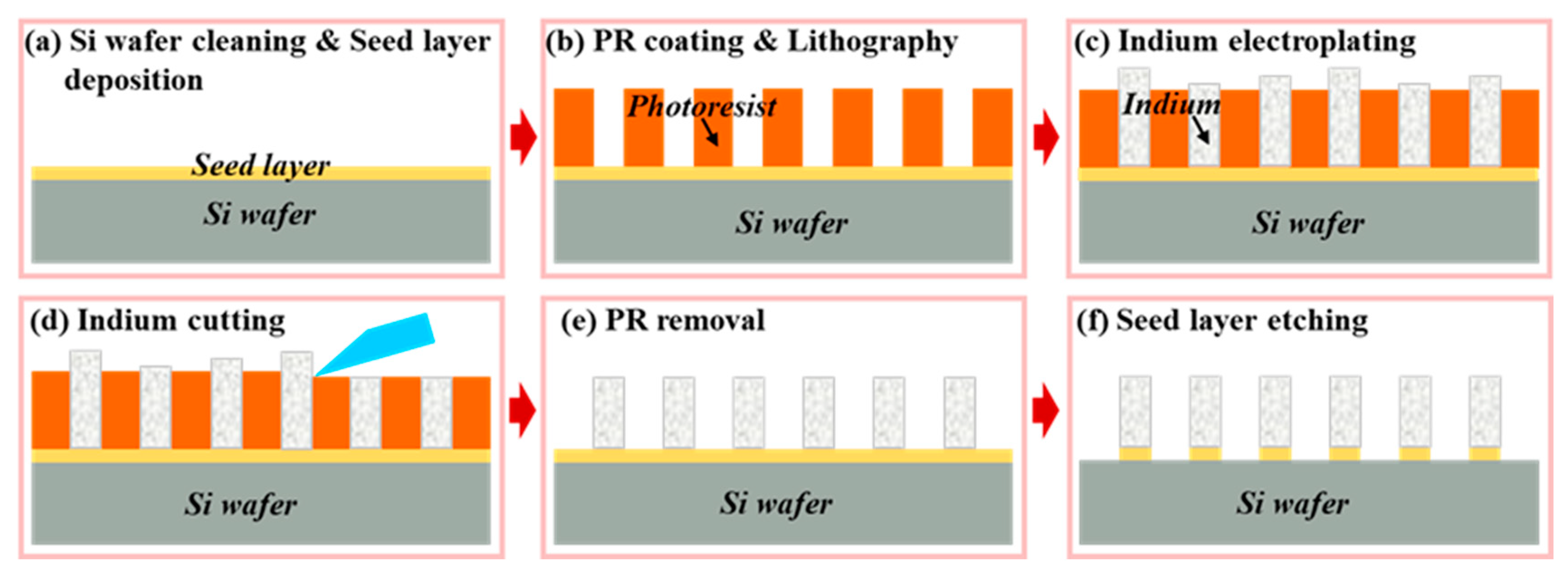

圖9. 銦切割電鍍碰撞工藝示意圖

銦蒸發

熱蒸發法能以低成本實現快速成膜，特別適用于微米級銦膜沉積。將銦源材料置于坩堝中加熱至熔融態，進一步升溫形成向上輻射的蒸氣流，使其接觸帶圖形的基板并在表面冷凝成膜。由于蒸發的方向性限制，該方法沉積的銦膜臺階覆蓋能力有限，反而有利于剝離工藝。蒸發過程中銦凸點形貌受基板狀態、光刻膠圖形化、真空度及沉積速率等多因素影響。目標基板固定在水冷基座上實現系統熱交換，快速高效的熱交換確保基板恒低溫狀態，有利于形成小晶粒銦膜——低溫環境降低銦原子擴散遷移率，減緩薄膜橫向生長，促進銦凸點頂部平坦化；同時抑制光刻膠殘留溶劑揮發（維持腔體真空度）并降低光刻膠熱預算，避免過熱導致剝離難度增加。該工藝中薄膜表面因島狀生長產生的粗糙度隨基板溫度升高而降低。

圖10. （a） 光刻膠開裂；（b）提升前的矩形光刻開口；（c）提升前的圓形光刻開口；（d）“銦吐”

熱蒸發工藝在高真空環境下進行，以最大限度減少氣態銦原子與其他氣體分子的相互作用，從而降低氣相成核污染。低壓環境延長了銦原子平均自由程，有利于優化銦凸點形貌。沉積速率過高會提升腔體內銦原子分壓，促進氣相成核與團簇形成，逸出的大尺寸銦顆粒造成"銦飛濺"現象（圖10d），導致薄膜不均勻。銦蒸發參數需根據應用需求針對性調整：精確控制沉積速率與腔體真空度是制備高質量銦凸點的關鍵。針對低深寬比（≤1:1）凸點，建議采用適中蒸發速率并優化基板溫度；深冷基板溫度則有助于實現高深寬比（≈2:1）結構。但必須綜合考慮光刻膠開口閉合速率與蒸發速率的非線性關系，同時權衡銦原子表面遷移效應與蒸發速率的競爭影響。

剝離工藝與離子刻蝕

銦凸點陣列外部的殘余銦通過剝離工藝去除（圖11a所示）。首先通過光刻將銦凸點圖形轉移到負性光刻膠上，形成窗口結構；隨后進行全局銦沉積，此時負性光刻膠作為掩膜阻擋非目標區域的銦沉積。剝離液通過光刻膠裂縫溶解膠體，同步去除光刻膠表面的銦層，從而實現銦的圖形化成型。

圖11. （a）銦碰撞剝離工藝。插圖顯示圖案化負性光刻膠的橫截面SEM圖像；（b）金屬剝離工藝（以深紅色箭頭指示）和金屬蝕刻工藝（以紫色箭頭指示）的比較；（c）在UV光刻中對應于正和負光致抗蝕劑的光致抗蝕劑形態；（d）離子刻蝕后銦凸起陣列的SEM照片，和（e，f）回流焊后銦凸點的SEM俯視圖

剝離工藝與金屬蝕刻（濕法/干法蝕刻）是金屬圖形化的常用技術（圖11b）。剝離工藝在金屬化同時完成自圖形化，省去了后續蝕刻步驟。銦凸點高度遠超常規金屬電極和互連線，蝕刻選擇性低且易損傷基板。對于節距超過10μm的銦凸點陣列，剝離工藝更具實操性。正膠與負膠光刻后分別形成"頂切"和"底切"結構（圖11c）：底切利于銦層在臺階邊緣與光刻膠分離，頂切則導致銦膜包覆臺階邊緣形成連續結構，阻礙剝離液滲入。除采用負膠實現底切側壁外，亦可使用圖像反轉或雙層光刻膠工藝。剝離工藝被為不均勻性主因，凸點高度不足、結合力差等問題也更為突出。Zhang團隊采用離子蝕刻替代剝離工藝，精確蝕刻銦凸點及UBM層，獲得10μm節距、9.3μm高度（均勻性2%）的凸點陣列，表明凸點間銦含量差異極小。但此時銦凸點呈圓錐形（圖11d），未滿足大接觸面積平頂要求。經回流調整后平均高度降至7.42μm（圖11e）和7.34μm（圖11f），但此法仍需攻克三大難題：光刻膠對基板的保護效能、必要蝕刻比的控制、蝕刻副產物對回流的影響（圖11f）。蝕刻與回流工藝結合可制備高度均勻的超細節距銦凸點陣列，為超細節距混合應用提供技術路徑。

為降低剝離工藝負面影響并提升良率，需遵循三原則：①光刻膠厚度需平衡臺階邊緣開裂誘導與圖形分辨率（同種材料噴膠厚于旋涂，多次旋涂可增厚）；②全程溫控涵蓋光刻至剝離階段（前烘及沉積溫度嚴禁超限）；③可采用超聲或加熱加速剝離，但須預先清除游離銦膜，避免刮蹭損傷凸點陣列。

銦凸點優化

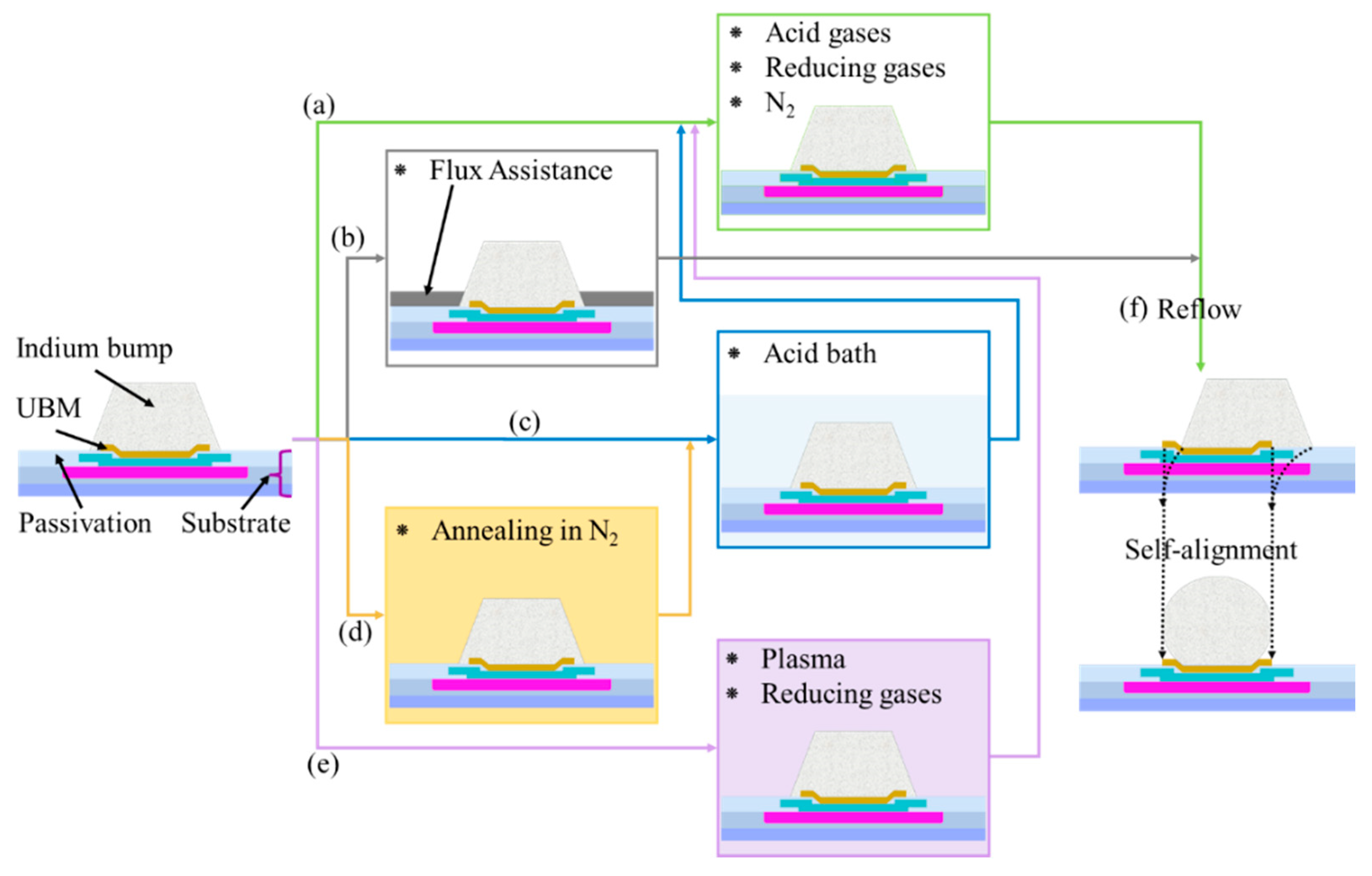

圖12. 銦凸點的常用優化方法

Greer團隊對比了等離子體與濕化學法去除氧化銦的效果，提出Ar/CH4/H2和Ar/H2兩步等離子體處理法，既能有效清除氧化層，又避免了HCl濕法刻蝕導致的各向同性腐蝕問題。Huang等采用Ar/CH4/H2/SF6混合氣體等離子體刻蝕，XPS分析顯示SF6的引入使In-O鍵強度占比從44.5%驟降至10.8%，其生成的氧氟化物可阻隔氧內擴散。Cui團隊研究發現，氮?dú)猸h(huán)境中回流可使銦凸點趨于球形（圖13b），但UBM缺陷會導致熔融銦外溢形成餅狀粗糙表面（圖13d），凸顯無缺陷UBM對獲得光滑球形凸點的關鍵作用。

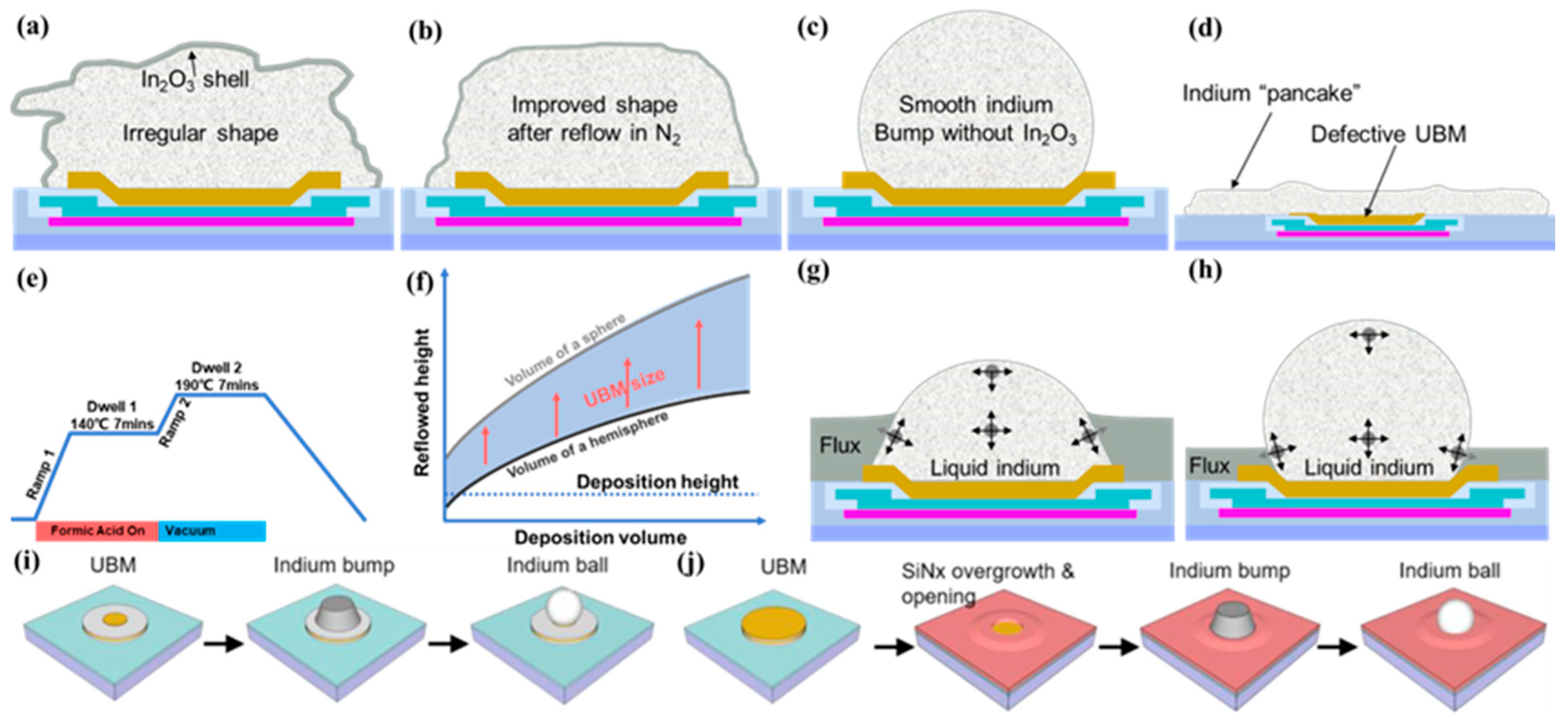

圖13.（a）回流焊前形狀不規則的銦凸起；（b）在N2中回流后的銦凸起；（c）在富含甲酸的N2中回流后的正常重整銦凸起；（d）缺陷UBM上的銦“煎餅”；（e）兩步回流示意圖；（f）相對于相同體積的球體或半球，銦凸起高度的變化；（g）受固體影響的熔融銦表面張力示意圖；（h）軟通量。銦凸點的兩種制備工藝流程圖：（i）直接沉積在UBM接觸墊上的銦；（j）銦沉積在UBM接觸墊頂部的SiNx開口孔上

Jordan團隊揭示回流后銦凸點高度主要取決于沉積銦量，而Ti/Ni基UBM直徑影響甚微。通過甲酸氣氛低溫除氧結合真空高溫回流的兩步法，可獲得均勻光滑凸點（圖13e），且UBM直徑越小凸點越高（圖13f）。Zhu等提出助焊劑輔助濕法回流工藝，證實低粘度液態助焊劑能最小化熔融銦表面張力干擾，相較固態助焊劑顯著提升球形度（圖13g,h），同時實現自對準鍵合與氧化銦同步清除。Koz?owski開發甲酸蒸氣退火結合濕法刻蝕的預處理技術，優化銦蒸發工藝以提高原子密度，并通過預退火解決10%鹽酸浴處理導致的凸點脫附問題，剪切測試表明UBM結合力顯著增強。Ma團隊在Cr/Ni/Au基UBM上引入氮化硅層（圖13j），成功制備10μm節距球形銦凸點陣列，該結構有效抑制非均勻回流現象，為≤10μm超細節距應用開辟新途徑。

3.4 底部填充物

底充膠在倒裝焊技術中起著關鍵作用，它可以提高機械強度、減輕熱循環產生的應力、改善熱管理、提供環境保護、確保電氣隔離以及促進工藝兼容性?？傊?，這些屬性對外延SWIR圖像傳感器的總體可靠性、性能和壽命有顯著貢獻。

3.4.1 底填材料概述

底部填充材料與IBM的倒裝芯片及可控塌陷芯片連接（C4）技術密切相關。倒裝芯片發展初期，高成本陶瓷基板因更優的熱膨脹系數（CTE）匹配性（氧化鋁陶瓷CTE為6.9 ppm K?1，硅基芯片為2.5 ppm K?1）被優先選用，可顯著緩解C4凸點（CTE 22-25 ppm K?1）在有機基板（如FR-4的CTE 18-24 ppm K?1）上的熱循環劣化問題。固化后的底部填充材料為焊球提供機械保護（抗振動、跌落及沖擊損傷），在互連區與環境間形成防潮防氧化屏障，增強芯片與基板粘接強度，使焊點應變降低10-25%并延長疲勞壽命，成為提升倒裝芯片固有可靠性的關鍵保障措施。

底部填充材料通常為具備電、熱、機械多功能特性的復合材料，由懸浮液和填料組成。環氧樹脂因其耐化學性、強粘附性、低成本及優異電物理性能成為常用懸浮基質。填料的類型、形狀、尺寸及表面形態顯著影響材料CTE、導熱性、導電性和粘度等性能。為實現最佳流動均勻性，填料尺寸需小于填充間隙的三分之一，且懸浮液與填料的比例對平衡流動性與功能性至關重要。

底部填充的固化過程通過將環氧樹脂轉化為固態交聯結構，顯著提升機械強度、熱穩定性和粘附性，但填料引入也帶來新挑戰：環氧樹脂交聯網絡的無序非晶鏈結構導致顯著的聲子散射，使傳統環氧樹脂熱導率低于0.2 W·m?1·K?1。為此需添加納米金屬、碳管、石墨烯等高導熱填料，但需謹慎平衡其對導電性的影響。此外，固化過程中填料在Z軸方向分布不均易引發玻璃化轉變溫度（Tg）、CTE、韌性和粘附性等性能波動，維持填料均勻懸浮仍是技術難點。

針對這些挑戰，Wen團隊提出了理想底部填充材料的選擇標準，包括低粘度（298K時<20 Pa·s）、高導熱性（>1.0 W·m?1·K?1）、適宜CTE（25-30 ppm K?1）、高電阻率（>1012 Ω·cm）、低介電常數（298K/1kHz下<4.0）及低介電損耗因子（<0.005）。然而同時滿足所有標準仍具挑戰性，性能提升往往需在其他方面作出妥協。除優化填料外，通過特定官能團對環氧樹脂進行精準分子設計或改性，也是開發多功能復合底部填充材料的重要途徑。

3.4.2 SWIR FPA底部填充

針對短波紅外焦平面陣列（SWIR FPA）用底部填充材料需滿足六項核心要求：優異電絕緣性與高電阻率（防止銦凸點間短路）；低介電常數（減少銦凸點與鍵合界面寄生電容）；高導熱性（保障焦平面陣列工作溫度穩定）；熱膨脹系數（TEC）需在垂直軸向匹配銦凸點，并同步協調SWIR FPA與讀出電路（ROIC）間的TEC差異；合理固化時間（避免影響填充效率）；適當粘度（確保毛細作用充分生效）。

毛細管底充

圖14. （a）SWIR FPA裸模塊分配圖；（b）毛細作用下的底充材料流動；（c）分配后的加熱固化；（d）直線配藥；（e）以“L”形分配；（f）以“U”形分配；（g）分配后的SWIR FPA裸模塊；（h）底填材料的濕潤情況；（i）IRFPA裸模塊的超聲掃描顯微鏡圖像

針對SWIR焦平面陣列的底部填充工藝，主要采用三種點膠路徑（圖14d-f）：沿長邊或無焊盤側直線填充（I型）、沿相鄰兩邊L形填充（II型）、沿三邊U形填充（III型），均需避讓ROIC焊盤以確保后續鍵合。點膠后需預留充分流動時間，避免四面封閉填充導致氣體滯留。填充時長受材料粘度、銦凸點密度/高度及芯片尺寸共同影響，助焊劑殘留問題亦需重視（圖14g-i展示L形點膠后固化效果及超聲檢測結果）。

面對像素間距持續微縮（達30μm）、銦凸點高度降低導致的毛細填充極限，亟需技術創新：1) 真空增強點膠環境配合材料改性，提升窄間隙滲透性；2) 利用溫度梯度驅動熱毛細效應加速流動；3) 針對大尺寸芯片（≥40mm×40mm）采用垂直填充技術，解決橫向填充時邊緣溢流導致的填充缺陷。

3.5 背部減薄

倒裝焊結構的短波紅外焦平面陣列（SWIR FPA）采用背入射方式吸收紅外輻射，但襯底材料（如CdZnTe、GaAs、InP等）對短波紅外存在不同程度的吸收，需通過減薄或去除襯底來減少輻射損失。保留ROIC上的薄層FPA可提升量子效率與響應度，選擇性襯底去除還能降低像素間串?dāng)_。入射界面常采用拋光或增透膜處理以減少反射，大尺寸SWIR FPA的背面減薄還可緩解快速冷卻時的熱應力問題。

?背面減薄工藝包括機械研磨（快速減薄）、化學機械拋光（CMP）和濕法化學刻蝕（慢速減薄）。研磨產生的劃痕與裂紋需通過CMP消除，CMP通過物理化學協同作用進一步減薄并降低表面粗糙度，但需控制減薄厚度以保證結構可靠性。FPA-ROIC間隙中的網狀底部填充材料可為無銦凸點區域提供支撐，濕法刻蝕則能實現亞微米級減薄且無物理?yè)p傷。

?通過減薄及去除InP襯底，背照式InGaAs/InP PIN型SWIR FPA的響應光譜可擴展至近紅外甚至可見光范圍（圖15a,b）。典型臺面型結構自上而下分為傳感器外延層（含N型InP接觸層、InGaAs吸收層和InP覆蓋層）、底部填充的銦凸點層和ROIC。InP襯底（帶隙1.35eV）對可見光吸收率高，僅短波紅外能穿透至InGaAs層（帶隙0.75eV），但入射過程中的反射與吸收仍無法避免。

圖15. 背面照明InGaAs/InP SWIR-FPA可見擴展原理圖

Rouvié團隊通過去除InP襯底并在N型InP接觸層表面制備SiO2/TiO2寬譜增透膜（400-1700nm反射率<6%），使平面型InGaAs/InP SWIR FPA在500nm處量子效率達40%，800nm處達75%，900-1600nm超80%。He團隊創新采用含InGaAs刻蝕停止層的外延結構（圖15d），結合機械拋光減薄至100μm與磷酸/鹽酸混合液刻蝕兩階段工藝（圖15e），利用酒石酸對InGaAs/N型InP的選擇性刻蝕特性去除刻蝕停止層（圖15f），再經ICP等離子刻蝕將N型InP接觸層減薄至10nm（圖15i），實現500-1700nm波段QE超60%的可見光擴展探測器，等離子刻蝕后表面反射率降至17%。Zhang團隊通過局部保留像素陣列周圍的N型InP接觸層（圖15c），將光譜響應范圍延伸至200-1700nm，在300-1650nm波段內量子效率突破45%（圖15h），創下可見光-短波紅外寬譜探測新紀錄。

參考文獻

Du J, Zhao X, Su J, et al. Review of Short-Wavelength Infrared Flip-Chip Bump Bonding Process Technology[J]. Sensors (Basel, Switzerland), 2025, 25(1): 263.

?? ?? ??
