MiniLED和MicroLED顯示技術

Mini-LED和Micro-LED顯示技術成為了近期的熱點技術。這兩種新技術和現在的LCD及OLED技術相比有什么優勢和聯系呢？

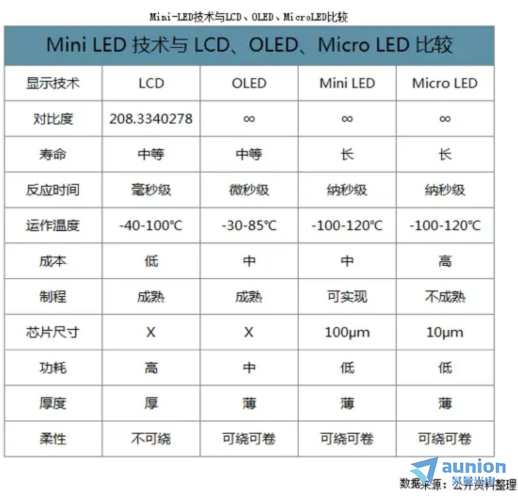

從下圖可以看出每種顯示技術的差異，目前行業在從LCD時代進入OLED時代，未來還將邁入Micro-LED時代。而Mini-LED作為一種過渡性的產品，當背光使用時將延續中大尺寸LCD的壽命，當顯示屏使用時，將作為目前LED屏向Micro-LED屏進化的過渡品。

到底什么是Mini-LED和Micro-LED？

簡單說，Mini-LED和Micro-LED就是尺寸更小的LED。Mini-LED通常定義在100-500um，而Micro-LED就要到50-100um以下（以上兩者技術之間的尺寸的界定是有些模糊的，業界中有不同定義）。尺寸的不同，會導致工藝的巨大差異。Mini-LED是在現有的LED的工藝基礎上進一步縮小尺寸，所以屬于“量變”級別；而Micro-LED就要達到“質變”的變化，這將是未來幾年替代OLED的變革性技術，這也是蘋果公司在幾年前就大力投入研發的原因。但是Micro-LED要真正進入量產，必須克服巨量轉移、全彩顯示、亮色度均勻性的問題，所以應該還需要數年迭代才能完成。

相比于實現難度低，像素尺寸較大的LCD，Mini-LED以及Micro-LED有什么du特的應用場景，以及更豐富的應用呢？

應用一：背光應用（Mini-LED）

Mini-LED可以幫助LCD實現真正的Local Dimming（局部調光）。比如下面來自BOE的Mini-LED技術示意圖中，傳統側入式LED背光是整體常亮的，所以黑色畫面部分還是會有光線漏出來。

而Mini-LED的Local Dimming技術讓LCD在顯示暗的局部畫面時，不僅降低液晶透過率，同時降低該區域的Mini-LED的亮度，用戶較終看到的這個區域的亮度就可以非常低，低亮度的大幅降低就可以提高整個顯示畫面的對比度，而這正是LCD一直被OLED技術詬病的缺點；

上圖是TCL展示的Local Dimming技術，當使用Local Dimming并且Mini-LED的分區數量越多時，月球上的亮區和周圍的暗區越能更精確地實現高對比度；

應用二：RGB全彩屏（Mini-LED和Micro-LED）

使用Mini-LED或Micro-LED來顯示RGB像素，就能實現自發光的顯示屏，比如我們?nèi)粘Ｋ姷腖ED大屏；當然，尺寸越小，工藝難度越高；比如AR/VR需要更高的ppi和高亮度，所以Micro-LED就是較理想的顯示屏；在較新的2020年的CES展上，已經出現了5000PPI高分辨和300萬nit亮度的Micro-LED產品。

color vision的成像式亮度色度測量

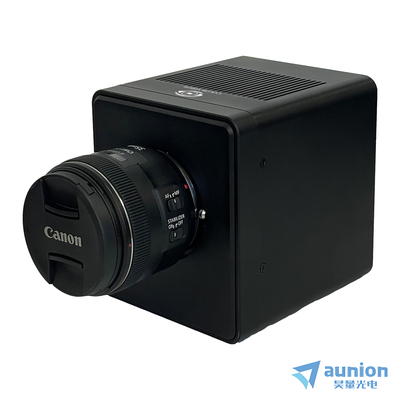

Color Vision的成像亮度計和色度計可以幫助客戶檢測和校正這些新型顯示產品。集成設計的BV與CV等型號的成像亮度計和色度計，可在LED亮度、色度、缺陷檢測、mura等應用領域進行使用。

缺陷檢測：Color Vision的成像亮度色度計可以直接檢測每顆LED的亮度值，篩選出過亮或過暗的LED燈珠，也可以檢測各種塊狀的mura。這與對LCD或OLED的進行的點缺陷、線缺陷和mura檢測比較類似;

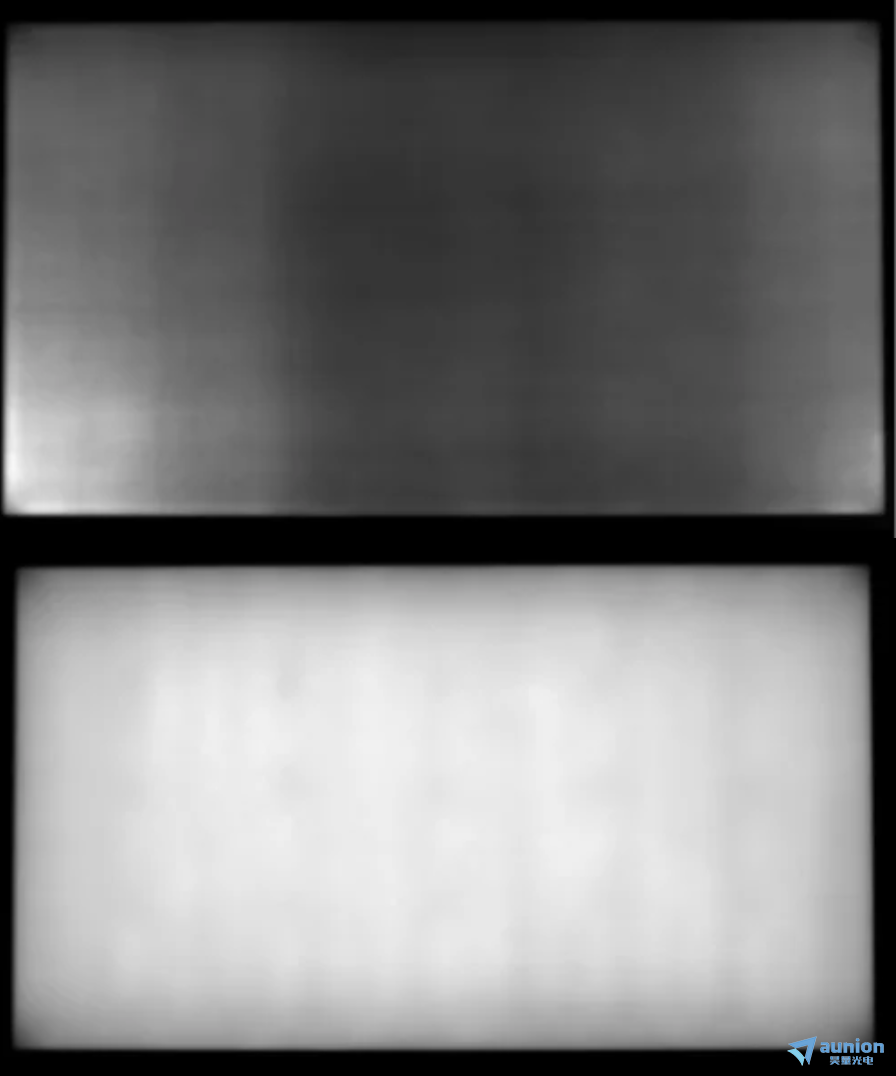

Demura：也就是消除mura，以使屏幕達到均勻一致，可以是亮度demura，也可以是色度demura。Color Vision的成像亮度色度計不僅可以校正Mini-LED背光，也可以對LCD/OLED/Micro-LED屏進行demura。

缺陷檢測和Demura

制造過程中，顯示屏難免會產生各種缺陷，如常見的有點缺陷、線缺陷、塊狀類缺陷(如漏光/Mura)等。

除了可以用成像式光度計和軟件算法進行缺陷的檢測外，還可以使用成像式光度計來進行缺陷補償，如業內常稱的“Demura”。Demura工序?qū)LED產品的良率提升是非常關鍵。針對您的需求，我們還提供更多種類的光學顯示測試設備與解決方案。

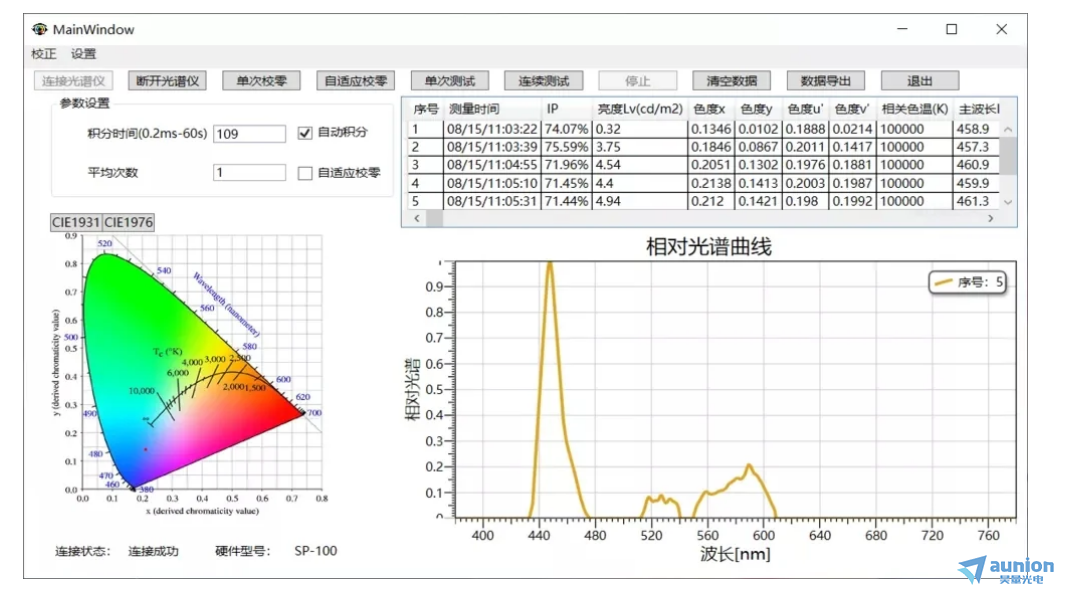

多功能易用的軟件界面

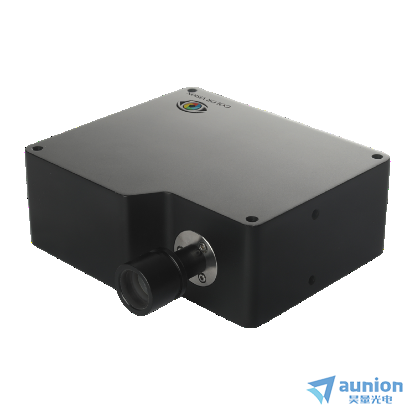

光譜型亮度色度計

除了成像式亮度色度計外，我們還推出了精度高、體積精巧（120 x 105 x 45mm (不含鏡頭部分)）、性價比高的光譜式成像亮度計，非常適合高精度的生產線在線測試。

SP-100經過了嚴格的校正和測試,滿足NIST/NIM等計量體系的標準要求。同時，我們可根據客戶需求，對SP-100進行一定光譜匹配校正，以匹配客戶現有測試體系中所使用的CS-2000/SR-3/PR-730等高精度光譜儀器的數據。經實測數據驗證，無論是測試OLED/LCD還是LED顯示屏，SP-100都可以實現與CS-2000/SR-3/PR-730等儀器高度一致的精度！（實測樣品亮度100cd/m2時，亮度誤差l<±2%，色度誤差<±0.0015)。

除了上述指標，我們還可以實現其他以下測試指標

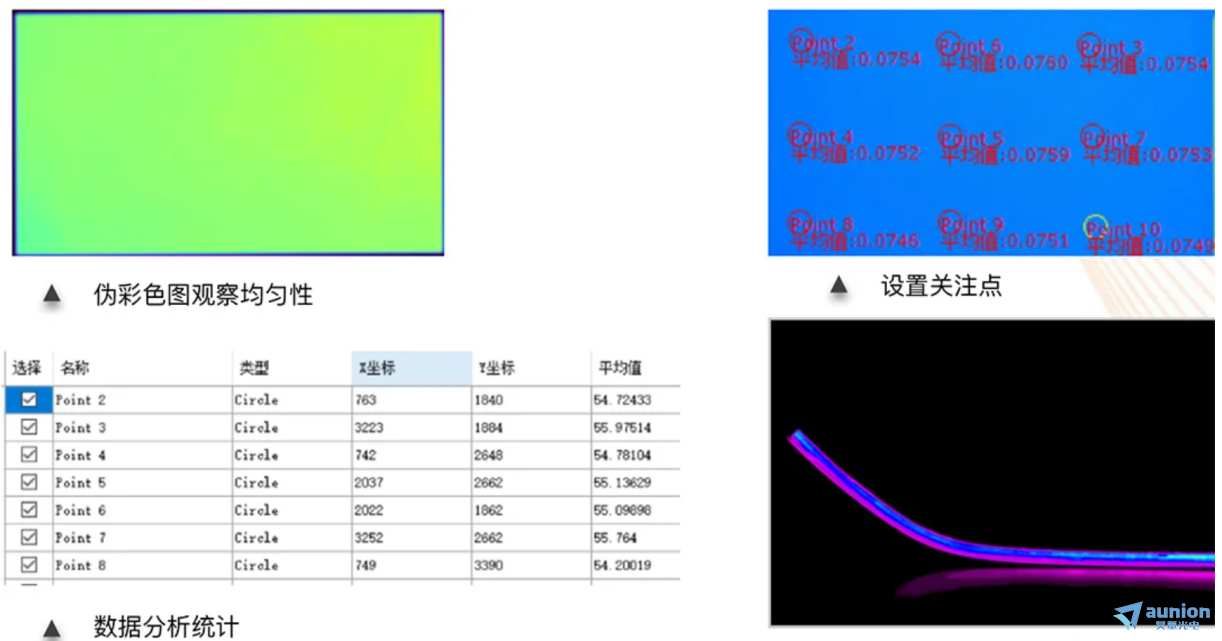

均勻性：評估不同位置亮度、色度均勻性指標;

對比度：評估顯示屏較亮和較暗的亮度比對;

白平衡：評估顯示屏的紅/綠/藍三種基本色的顯示比例，讓顏色準確顯示;

伽馬Gamma測試：可以理解為不同亮度灰階下的白平衡，讓顏色在不同亮度下都能準確顯示;

色域：評估顯示屏能顯示的紅/綠/藍三種基本色組成的色空間的面積;

可視角：評估顯示屏在不同角度下亮度和色度變化;

閃爍度：評估顯示畫面亮度隨時間的波動情況。

如果您對屏幕測試相關內容感興趣，或者有相關方便的測試需求，請與我們聯系！
