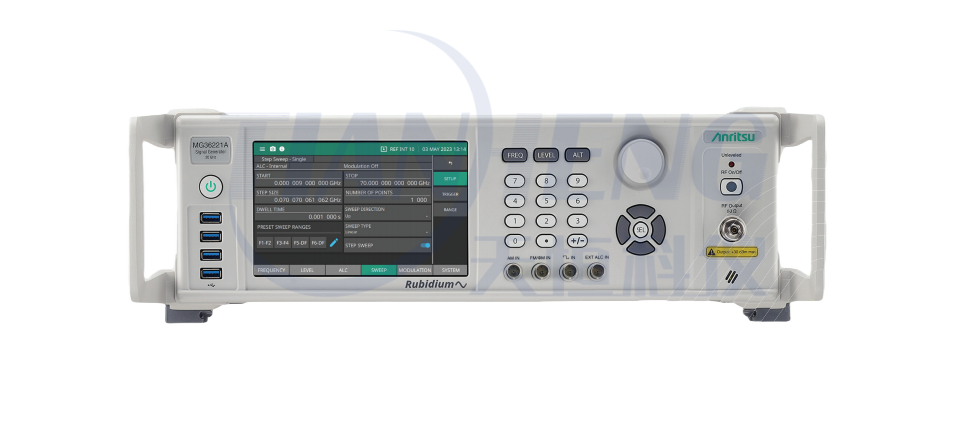

Anritsu Rubidium™ MG362x1A 是一款射頻/微波信號發生器，專為需要高精度信號的測試測量場景設計。

它覆蓋9KHz到70GHz的寬頻率范圍，將信號純度、頻率穩定性和輸出功率提升到業界前沿水平。

核心優勢

信號純凈：提供超低相位噪聲（如10 GHz載頻10 kHz偏移下實測-140 dBc/Hz）確保信號“干凈無雜音”。

頻率穩定性：通過原子鐘選件實現長期穩定性（老化率<1E-9/年），減少校準需求。

實用性功能：內置現場頻率校準（需選件66），無需返廠即可校準，節省時間和成本。

整體定位為工業、通信、計量等領域的“信號源前端”。

關鍵性能參數

頻率范圍：

• 9 kHz ~ 70 GHz（可擴展到72 GHz）

• 分辨率達0.001 Hz，支持精確微調。

輸出功率：

• MG36221A（20 GHz）：-130 dBm ~ +20 dBm

• MG36241A（43.5 GHz）：-130 dBm ~ +16 dBm

• MG36271A（70 GHz）：-90 dBm ~ +9 dBm

• 電平精度高（±1.5dB @43.5 GHz），諧波抑制強（≤-58 dBc）。

• 相位噪聲：SSB相位噪聲在10 GHz/10 kHz偏移下，典型值-136 dBc/Hz，實測值-140 dBc/Hz。

• 調制能力：支持AM、FM、PM和脈沖調制，最小脈沖寬度<50 ns，上升/下降時間5 ns（典型值）。

• 掃描功能：頻率和功率掃描模式（Step/List），掃描分辨率達0.01 dB/step。

• 參考輸出：提供10 MHz、100 MHz和1.6 GHz參考信號，便于系統同步。

功能亮點：

• 輸出功率：業界前沿，成本效益高

• 設備在標準型號下即提供行業輸出功率，無需額外選件即可覆蓋70 GHz高頻應用。

• 高功率選件（選件15）可提升3-8 dB輸出，直接克服毫米波電纜損耗，避免外置放大器。

• 競品對比優勢：通過實測數據證明，Rubidium™ 在20 GHz、43.5 GHz和70 GHz標準功率下均優于競品，為用戶節省升級成本：

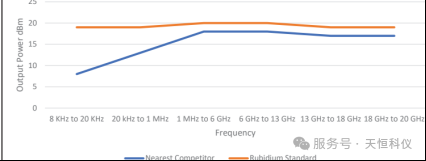

20 GHz 標準功率比較：

43.5 GHz 標準功率比較：

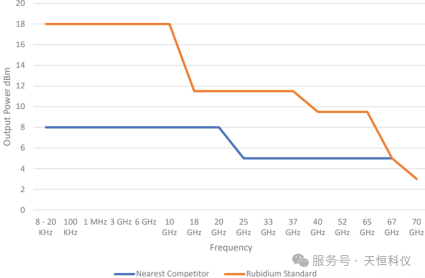

70 GHz 標準功率比較：

• 安全保護：內置“RF LEVEL LIMIT"功能，可設功率上限，防止被測試設備在高功率非線性測試中損壞（如放大器P1dB測試）

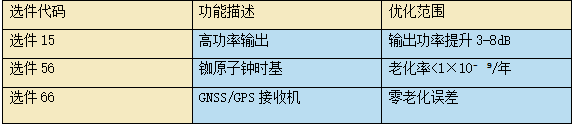

選件類型

靈活選件滿足不同場景：

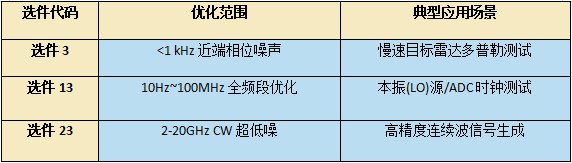

低相位噪聲選件：

輸出選件：

調制功能選件：

頻率穩定性：

設備通過選件實現原子鐘級穩定性，比標準OCXO時基提升一個數量級：

• 選件56（銣鐘時基）：提供中長期穩定性（老化率<1E-9/年）溫度影響?。?lt;±3x10?1?），適合國防等獨立應用。

• 選件66（GNSS/GPS接收機）：連接衛星信號生成1PPS脈沖，鎖定至GNSS以消除長期老化誤差，適用于計量實驗室和衛星地面站：

圖1展示GNSS/GPS接收機集成：

 （注：此圖為原子鐘參考時基圖示）

操作與界面設計

• 觸摸屏與GUI：配備7英寸觸摸屏和傳統鍵盤/旋鈕，支持一鍵參數重置和預設調用（如頻率/電平掃描預設）。導航直觀，減少操作步驟。

• 遠程控制：通過以太網、GPIB或USB接口（6xUSB3.0）支持SCPI/IVI標準，兼容LabVIEW等自動化系統。

• 調制功能：內部生成7種波形（正弦波、方波、噪聲等），支持復雜調制（如AM/FM同步或線性調頻），選件27啟用外部調制接口，減少長電纜失真。

選件與定制選項

設備提供模塊化選件，用戶可根據需求定制：

• 核心選件：

• 高功率輸出（選件15）、低相位噪聲（選件3/13/23）、原子鐘時基（選件56/66）。

• 調制硬件（選件27）、脈沖調制（選件26）、現場校準（選件66）。

型號差異：

• MG36221A：9 kHz~20 GHz，輸出功率+20 dBm。

• MG36241A：9 kHz~43.5 GHz，功率+16 dBm。

• MG36271A：9 kHz~70 GHz，功率+9 dBm。

• 所有型號支持機架安裝（選件0010/0011）和校準服務（如認證校準選件0097）。

應用場景

設備適用于高精度測試需求：

非線性測量：

• 如單音失真（P1dB）、雙音互調（IP3）、帶內干擾測試（C/I），依靠高功率和低諧波特性。

• 通信與雷達系統：作為脈沖調制源測試?yán)走_(dá)，或作為本振(LO)源替代品測試收發鏈路。

• 數據轉換測試：為ADC/DAC提供純凈時鐘源（需選件13）。

• 計量與校準：利用原子鐘選件（56/66）作為頻率參考，用于天文或衛星地面站。

• 線性掃描：與矢量網絡分析儀同步，進行頻響測試。
