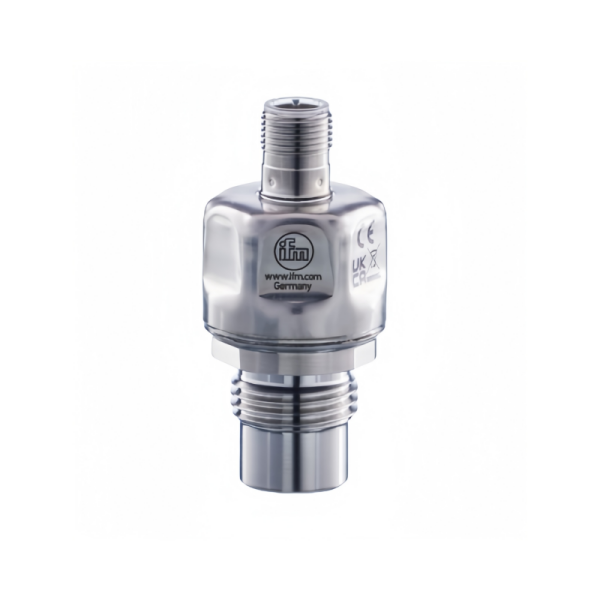

ifm易福門壓力變送器PL1507工作原理

ifm易福門壓力變送器的核心工作原理基于壓阻效應，通過壓力引起敏感元件形變，進而改變電阻值并轉換為電信號輸出。以下是其工作原理的詳細說明：

壓阻效應基礎

壓阻效應是指金屬或半導體材料在受到機械形變時，其電阻值會隨之發生變化的現象。在ifm易福門壓力變送器中，這一效應被巧妙地應用于壓力測量。

敏感元件與形變

敏感元件：ifm易福門壓力變送器內部采用金屬薄膜或陶瓷膜片作為敏感元件。這些元件具有高靈敏度和良好的機械性能，能夠精確感知壓力變化。

形變過程：當被測介質的壓力作用于敏感元件時，元件會發生微小的形變。這種形變是壓力作用的直接結果，也是后續電阻值變化的基礎。

電阻值變化與電信號轉換

電阻值變化：敏感元件的形變會導致其上的電阻值發生變化。在金屬薄膜中，形變可能引起電阻體的拉伸或收縮，從而改變電阻值；在陶瓷膜片中，形變則可能影響厚膜電阻的連接狀態，進而改變電阻值。

電信號轉換：電阻值的變化通過電子線路被檢測并放大，最終轉換為一個與壓力成正比的標準電信號（如4-20mA電流信號或0-10V電壓信號）。這一信號可以方便地傳輸?shù)娇刂剖一蚱渌O備中，供進一步的處理和分析。

溫度補償與穩定性

溫度補償：為了確保測量結果的準確性，ifm易福門壓力變送器通常配備溫度補償電路。這一電路能夠補償溫度變化對傳感器性能的影響，確保在不同溫度下都能提供穩定的測量結果。

穩定性：通過先進的制造工藝和嚴格的質量控制，ifm易福門壓力變送器具有出色的穩定性和可靠性。它們能夠在惡劣的工業環境中長期穩定運行，為用戶提供準確的壓力測量數據。

技術參數

產品特征

輸入和輸出總數數字輸出數量: 1; 模擬輸出數量: 1

測量范圍

-0.05...1 bar-50...1000 mbar-0.73...14.5 psi-5...100 kPa

系統接口螺紋連接 G 1/2 外螺紋

應用

特殊的性能鍍金觸點

測量元件陶瓷電容式壓力測量元件

溫度監控有

應用可齊平安裝，適用于工業應用; 用于工業應用

介質粘稠介質或者含有顆粒物的液體; 液體; 根據需求其他的介質

介質溫度[°C]-25...110; (采用金屬對金屬密封件的齊平式零泄漏安裝。關于其他密封件版本的允許溫度，請參見“附件”下的密封材料)

爆破壓力最小值

40000 mbar580 psi4000 kPa

抗壓強度

20000 mbar290 psi2000 kPa

耐真空[mbar]-1000

壓力相對壓力; 真空

齊平安裝有

應用場景

石油化工

監測管道、反應釜、儲罐的壓力，防止泄漏或爆炸。

例如：在煉油裝置中，高溫高壓型變送器可穩定運行多年。

電力行業

鍋爐、汽輪機、冷卻系統的壓力監控，保障發電設備安全。

例如：核電站需選用抗輻射型變送器，滿足環境要求。

制藥與食品

無菌環境中控制發酵罐、灌裝設備的壓力，滿足衛生標準。

例如：食品加工行業選用平膜片設計，便于清潔和消毒。

水處理系統

監測供水管網、污水處理泵站的壓力，優化水泵運行效率。

例如：通過壓力信號反饋，實現水泵的變頻調速。

汽車電子

發動機油壓監測、剎車系統控制、輪胎壓力監測（TPMS）。

例如：新能源汽車需監測氫燃料電池、鋰電池冷卻系統的壓力。
