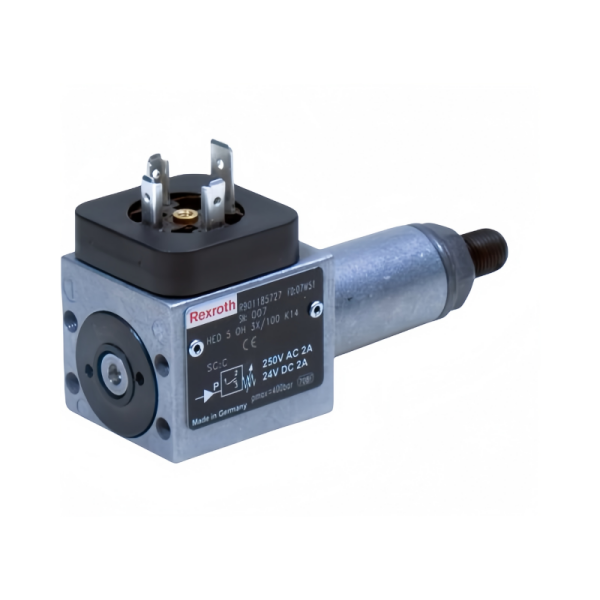

rexroth力士樂壓力開關HED 5 OH-3X/50K14  R901182344工作原理

核心結構

壓力感應元件：采用活塞式設計，當系統壓力作用于活塞時，活塞會產生位移?；钊浇Y(jié)構適用于中低壓場景（該型號最大壓力等級為50 bar），能平衡壓力測量精度與設備耐久性。

彈簧預緊機構：通過調整彈簧的預緊力設定開關點值。彈簧幾何結構根據目標壓力范圍設計，螺釘旋入越深，彈簧力越大，需更高的系統壓力才能觸發觸點動作。

微動開關：集成常閉（NC）和常開（NO）觸點功能，當活塞位移達到設定值時，觸點狀態切換（常閉斷開/常開閉合），實現電路通斷控制。

密封系統：使用丁腈橡膠（NBR）密封圈，確保設備在液壓油環境中的長期密封性，防止泄漏。

工作原理

壓力監測：系統壓力通過法蘭連接傳遞至活塞式感應元件。當壓力低于設定值時，彈簧力主導，活塞保持初始位置，微動開關觸點維持原始狀態（常閉閉合/常開斷開）。

壓力觸發：當系統壓力上升至設定值時，活塞克服彈簧力產生位移，推動微動開關動作，觸點狀態切換（常閉斷開/常開閉合），輸出電信號至控制系統。

壓力復位：當壓力下降至復位值時，彈簧力使活塞復位，觸點恢復初始狀態，電路斷開。復位值與觸發值存在小滯后（取決于開關點設置），確保系統穩定性。

關鍵特性

高精度控制：重復精度為設定壓力的±1%，適用于需要嚴格壓力控制的場景（如液壓系統保護、工藝流程監控）。

無電位切換：支持1 mA至2.0 A電流的無電位切換，兼容多種控制電路設計。

模塊化設計：設備連接器采用DIN EN 175301-803標準（大型立方體連接器），便于快速安裝與維護。

環境適應性：密封結構與材料選擇（如NBR密封圈）確保設備在液壓油（HL、HLP等類型）環境中的可靠性。

技術參數

連接圖

法蘭連接

產品系列

HED 5

最大工作壓力. [bar]

350

輸出信號

帶常閉觸點/常開觸點功能的微動開關

電源電壓

12...250 V AC/DC

電插頭

4 芯設備插頭 (3 + PE)

電氣連接說明

4 針設備插頭 (3 + PE)，符合 EN 175301-803

液壓油

HL,HLP,HLPD,HVLP,HVLPD,HETG,HFC

密封件

NBR

重量 [kg]

0.23

應用領域

消防系統

消防泵控制：通過出水干管上的低壓壓力開關和高位水箱出口流量開關的動作信號，連鎖啟動消防泵。

濕式報警閥：壓力開關檢測報警管路壓力變化，觸發噴淋泵啟動和報警信號。

工業自動化

石油化工：監測管道壓力，防止泄漏或爆炸。

冶金電力：控制液壓系統壓力，確保設備安全運行。

供水系統：維持管網壓力穩定，避免水錘效應。

家用與商用設備

空壓機：通過壓力開關調節儲氣罐壓力，實現自動啟停。

汽車制冷系統：監測高、低壓力，保護壓縮機免受損壞。
