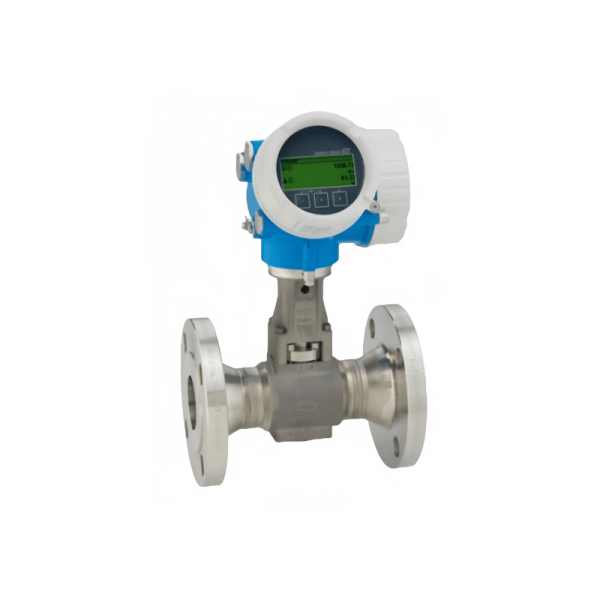

E+H恩德斯豪斯渦街流量計7F2C2F-AACCCAABAAAAASKA1屬于Endress+Hauser(E+H)公司推出的Proline Prowirl F 200系列渦街流量計。
該系列基于卡門渦街原理,通過檢測流體中渦街的頻率來測量流量,適用于氣體、液體、蒸汽等多種介質的流量測量。
技術原理與特點
卡門渦街效應
流體流經渦街發生體時,會在其后方交替產生兩列方向相反的漩渦。漩渦的釋放頻率與流速成正比,通過傳感器檢測該頻率即可計算出流量。
核心優勢
高精度與穩定性:采用DSC(Drift Stable Capacitive)傳感器,經實踐驗證可在全球超過450,000個測量點穩定運行,標定后穩定性高,無需終身維護。
寬量程比:適用于多種流體介質,量程范圍廣,可測量體積流量、質量流量及能量流。
抗干擾能力強:通過前直管段長度校正功能,可縮短所需前直管段長度,適應復雜管道環境。
智能化集成:支持HART、PROFIBUS PA、FOUNDATION Fieldbus等數字通信協議,可集成溫度、壓力測量,實現能量管理。
技術參數
認證:非防爆場合
輸出;輸入;4-20mA HART+4-20mA輸出
顯示;操作:4行顯示: 按鍵+數據備份功能
變送器外殼:鋁外殼,帶防腐涂層,一體型
分體型電纜長度:無
電氣連接:電纜密封套 M20
傳感器型:體積 高溫: 316L; 316L -200...+400oC
傳感器密封圈:密封圏 Graphite,-200oC...+400oC
壓力元件:無
過程連接:Cl.150 RF Sch.40,法蘭 ASME B16.5
標定流量:0.75% 體積 3-點
應用場景
工業過程控制
石油化工:測量原油、天然氣、化工原料的流量,支持能量管理與過程優化。
電力行業:監測蒸汽、水的流量,用于鍋爐效率分析與熱力系統平衡。
冶金與造紙:控制液體原料(如紙漿、冷卻水)的流量,確保工藝穩定性。
能源管理
蒸汽系統:集成溫度、壓力測量,計算蒸汽質量流量與能量流,優化能源使用。
氣體計量:測量工業氣體(如空氣、氮?dú)猓┑捏w積或質量流量,支持成本核算。
特殊介質測量
濕蒸汽檢測:針對飽和蒸汽測量,內置壓力/溫度補償,避免兩相流干擾。
高溫介質:傳感器材質耐高溫至400℃,適用于熱載體(如導熱油)的流量監測。
