在現(xiàn)代機(jī)械制造和建筑工程中，鉚釘作為重要的連接元件，其性能直接關(guān)系到整體結(jié)構(gòu)的安全性和可靠性。鉚釘桿部的抗拉性能是評(píng)價(jià)其質(zhì)量的關(guān)鍵指標(biāo)之一，通過(guò)科學(xué)的拉伸測(cè)試可以準(zhǔn)確評(píng)估鉚釘在受力狀態(tài)下的表現(xiàn)。

科準(zhǔn)測(cè)控小編特別整理了鉚釘桿部拉伸性能測(cè)試的完整方法，包括測(cè)試原理、執(zhí)行標(biāo)準(zhǔn)、所需儀器以及詳細(xì)操作流程，幫助相關(guān)企業(yè)和檢測(cè)機(jī)構(gòu)規(guī)范測(cè)試操作，確保測(cè)試結(jié)果的準(zhǔn)確性和可比性。本文將系統(tǒng)介紹這一重要測(cè)試方法的各個(gè)環(huán)節(jié)，為質(zhì)量控制提供技術(shù)參考。

一、測(cè)試原理

鉚釘桿部拉伸測(cè)試的基本原理是通過(guò)軸向施加拉伸力，測(cè)量鉚釘桿部在逐漸增加的載荷下直至斷裂的力學(xué)性能。測(cè)試過(guò)程中，楔形夾具牢固夾持鉚釘桿部?jī)啥耍院愣ǖ乃俾适┘永炝?，通過(guò)記錄最大拉力和斷裂位置來(lái)評(píng)估鉚釘?shù)目估瓘?qiáng)度和塑性變形能力。

抗拉強(qiáng)度是材料抵抗拉伸破壞的最大能力，計(jì)算公式為：

抗拉強(qiáng)度(MPa) = 最大拉力(N) / 原始橫截面積(mm2)

合格的鉚釘試樣應(yīng)在桿部中間區(qū)域發(fā)生斷裂，這表明材料性能均勻且夾持方法正確。若斷裂發(fā)生在夾持部位附近，則可能是由于應(yīng)力集中或夾持不當(dāng)導(dǎo)致，此類結(jié)果通常被視為無(wú)效。

二、執(zhí)行標(biāo)準(zhǔn)

本測(cè)試方法主要依據(jù)以下國(guó)家標(biāo)準(zhǔn)：

GB/T 3632《鋼結(jié)構(gòu)用扭剪型高強(qiáng)度螺栓連接副》

GB/T 228.1《金屬材料 拉伸試驗(yàn) 第1部分：室溫試驗(yàn)方法》

標(biāo)準(zhǔn)要求包括：

試樣應(yīng)選取無(wú)表面缺陷的完整鉚釘

精確測(cè)量桿部直徑并計(jì)算原始橫截面積

試驗(yàn)速度控制在5-10mm/min范圍內(nèi)

斷裂位置應(yīng)在桿部中間2/3區(qū)域內(nèi)

試驗(yàn)結(jié)果應(yīng)包含最大拉力和抗拉強(qiáng)度值

三、測(cè)試設(shè)備

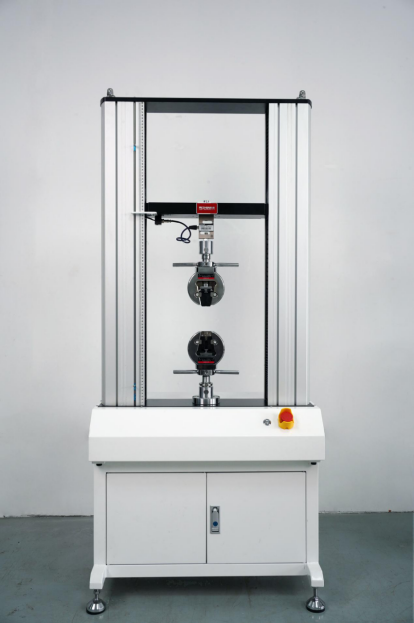

1、萬(wàn)能拉力試驗(yàn)機(jī)

2、楔形夾具

專用楔形夾具，確保軸向?qū)χ?/span>

夾持面應(yīng)具有足夠摩擦力，防止試樣打滑

夾持長(zhǎng)度應(yīng)適當(dāng)，避免局部應(yīng)力集中

3、輔助工具

游標(biāo)卡尺或千分尺（精度0.01mm）

試樣標(biāo)記工具

四、測(cè)試流程

步驟一試樣準(zhǔn)備

選擇表面無(wú)缺陷、無(wú)變形、無(wú)銹蝕的鉚釘

用游標(biāo)卡尺在桿部不同位置測(cè)量直徑（至少3處），取平均值計(jì)算橫截面積

標(biāo)記桿部中間區(qū)域（用于評(píng)估斷裂位置）

步驟二、設(shè)備準(zhǔn)備

檢查拉力試驗(yàn)機(jī)狀態(tài)，進(jìn)行零點(diǎn)校準(zhǔn)

選擇合適的載荷量程

安裝楔形夾具，確保對(duì)中良好

設(shè)置試驗(yàn)速度為5-10mm/min（通常選擇5mm/min）

步驟三、裝夾試樣

將鉚釘桿部垂直放入楔形夾具中

確保夾持對(duì)稱，桿部軸線與拉力方向一致

適度擰緊夾具，既要防止打滑又要避免過(guò)早損傷試樣

步驟四、進(jìn)行測(cè)試

啟動(dòng)試驗(yàn)機(jī)，開始施加拉伸載荷

觀察試樣變形過(guò)程，確保無(wú)異常打滑或偏載

持續(xù)加載直至試樣斷裂

記錄最大拉力值（Fm）

步驟五、結(jié)果評(píng)估

檢查斷裂位置是否在標(biāo)記的中間區(qū)域

計(jì)算抗拉強(qiáng)度：Rm = Fm / S0（S0為原始橫截面積）

如斷裂發(fā)生在夾持部位附近，應(yīng)重新取樣測(cè)試

對(duì)比標(biāo)準(zhǔn)要求，判定是否合格

五、注意事項(xiàng)

試樣裝夾必須保證軸向?qū)χ?，避免偏心加載

試驗(yàn)速度應(yīng)嚴(yán)格控制，速度過(guò)快會(huì)導(dǎo)致測(cè)得強(qiáng)度偏高

夾具夾持力要適當(dāng)，過(guò)大會(huì)導(dǎo)致試樣提前損傷

直徑測(cè)量要精確，橫截面積誤差會(huì)直接影響強(qiáng)度計(jì)算結(jié)果

試驗(yàn)環(huán)境應(yīng)保持室溫（23±5℃），避免溫度影響

對(duì)于高強(qiáng)度鉚釘，建議使用引伸計(jì)測(cè)量變形

以上就是小編介紹的有關(guān)于鉚釘桿部拉伸性能測(cè)試相關(guān)內(nèi)容了，希望可以給大家?guī)?lái)幫助！如果您還想了解更多關(guān)于鉚釘桿部拉伸性能測(cè)試方法、測(cè)試視頻和測(cè)試規(guī)范，鑄鐵的拉壓性能和鑄鐵拉伸與壓縮的屈服極限，萬(wàn)能材料試驗(yàn)機(jī)規(guī)格型號(hào)、使用說(shuō)明、操作規(guī)程、期間核查作業(yè)指導(dǎo)書和電子萬(wàn)能材料試驗(yàn)機(jī)，電子萬(wàn)能試驗(yàn)機(jī)檢定規(guī)程、操作視頻、使用方法、和微機(jī)控制電子萬(wàn)能試驗(yàn)機(jī)，材料拉力試驗(yàn)機(jī)誤差范圍，維修視頻教程，加溫爐、曲線圖、維修方法和操作視頻等問(wèn)題，歡迎您關(guān)注我們，也可以給我們私信和留言，科準(zhǔn)測(cè)控技術(shù)團(tuán)隊(duì)，為您免費(fèi)解答！
