手機版
化工儀器網手機版
化工儀器網小程序
官方微信
公眾號：chem17
掃碼關注視頻號
# 布氏硬度試驗誤差來源
# 從四個角度說起 #……
#01硬度計本身#
誤差來源
試驗力
a、砝碼的精度
b、加力機構的摩擦力及慣性力
c、力杠桿比的變化
d、作用力與試臺臺面的垂直度；
e、加力過程是否平穩(wěn)
如果是閉環(huán)傳感器力加載系統(tǒng)的話，a\ b\ c\ e的誤差來源就不存在。
球壓頭
a、直徑誤差；
b、加力過程中球體的變形；
c、表面粗糙度超差。
測量顯微鏡
a、刻度誤差
b、視野清晰度
c、光源及照明方式
#02試驗條件#
誤差來源
1
加載速度的變化：布氏硬度試驗屬于靜載試驗， 試驗結果很大程度取決于材料的塑性變形，所以，要求加載速度均勻、平穩(wěn)。
2
試驗力保持時間的誤差：隨著保持時間的延長， 變形比較充分， 壓痕增大，硬度值降低。國家標準規(guī)定的布氏硬度試驗的保持時間是10-15s。
3
室溫及環(huán)境狀態(tài)不好
#03試樣#
誤差來源
1
試樣厚度不夠：試樣背面不應出現(xiàn)可見變形；試樣厚度不應小于壓痕深度的8倍。
壓痕之間及壓痕與試樣邊緣距離太近：壓痕中心到試樣邊緣的距離不應小于壓痕直徑的2.5倍；兩相鄰壓痕的間隔不應該小于壓痕直徑的3倍。
2
表面狀態(tài)及表面粗糙度不好
3
工作面與支承面平行性超標
#04操作不當#
誤差來源
1
操作不當
2
瞄準及讀數(shù)誤差
3
其他誤操作導致的誤差

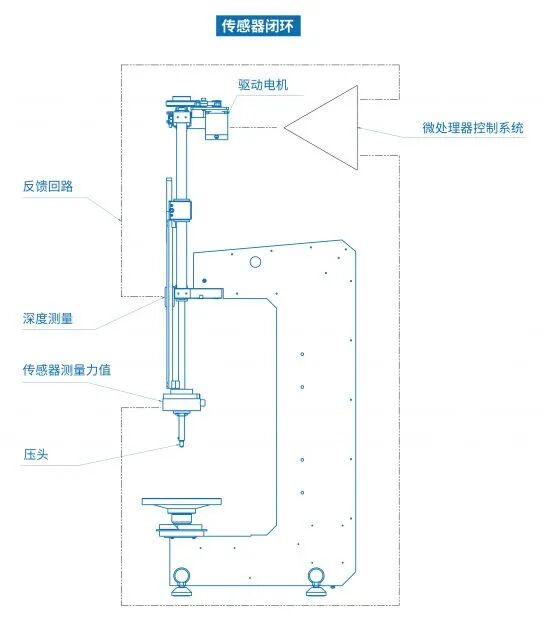

閉環(huán)系統(tǒng)的優(yōu)勢：
高精度試驗力
確保加載試驗力的準確性
寬泛的試驗力/不受限于機械結構
簡便的測試流程
對比砝碼系統(tǒng)，簡化機械結構
簡單的校正程序
荷蘭軼諾INNOVATEST，專注硬度測試，致力于設計和制造閉環(huán)傳感器控制的硬度計. 歡迎來電來函進行技術交流。
本網搜索關鍵詞“軼諾”，即可查看軼諾的硬度計產品。
免責聲明
- 凡本網注明“來源：化工儀器網”的所有作品，均為浙江興旺寶明通網絡有限公司-化工儀器網合法擁有版權或有權使用的作品，未經本網授權不得轉載、摘編或利用其它方式使用上述作品。已經本網授權使用作品的，應在授權范圍內使用，并注明“來源：化工儀器網”。違反上述聲明者，本網將追究其相關法律責任。
- 本網轉載并注明自其他來源（非化工儀器網）的作品，目的在于傳遞更多信息，并不代表本網贊同其觀點和對其真實性負責，不承擔此類作品侵權行為的直接責任及連帶責任。其他媒體、網站或個人從本網轉載時，必須保留本網注明的作品第一來源，并自負版權等法律責任。
- 如涉及作品內容、版權等問題，請在作品發(fā)表之日起一周內與本網聯(lián)系，否則視為放棄相關權利。
采購中心
