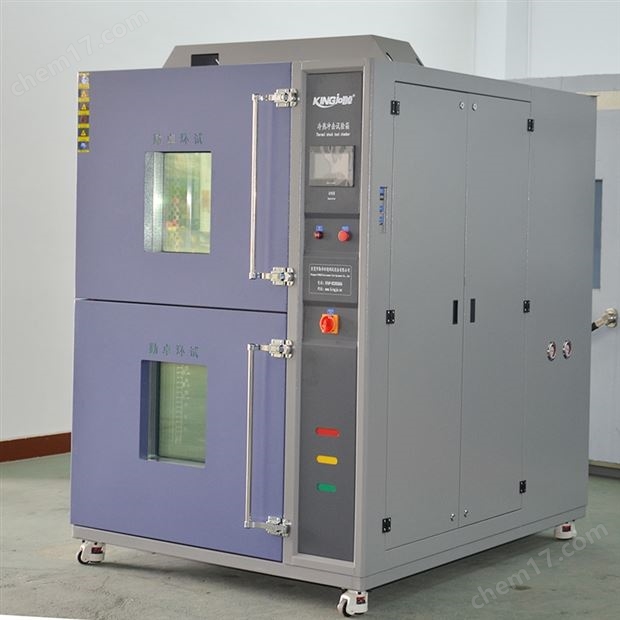

冷熱沖擊試驗機的壓縮機作業時，在感應線圈 A、B兩頭感應出相應電壓，經 D4整流， C9濾波后，信號經 R10輸入主芯片 (26 )腳，監測壓縮機電流的改變。當壓縮機作業電流增大時，A、B端感應電壓相應升高，整流濾波后輸入主芯片 (26 )腳的電壓也升高。當芯片 (26)腳輸入電壓過高時，芯片可確認此刻壓縮機回路作業電流過大，然后切斷壓縮機供電電源，維護壓縮機。一般來說，作業電流達 13A以上時，電流檢測電路即維護。以下為檢測冷熱沖擊試驗機電路方法：

   1.電路圖剖析：壓縮機作業電流，對于冷熱沖擊試驗機壓縮機在作業中電流太大或太小時，為了維護壓縮機而設置的維護電路。

   2.電流檢測電路毛病剖析：感應線圈對感應出的電壓有誤， D7擊穿短路，造成主芯片(26)腳電位升高，簡單呈現對電流誤判，造成停機。

   3.電流檢測電路驅動電路：在冷熱沖擊試驗機試驗箱電控中，主芯片將各種輸入信號進行處理后，操控其他電路驅動負載作業，完結空調的預訂功能。而驅動電路是將主芯片輸出信號進行功率擴大，操控負載作業一般驅動電路包括IC2( 2003 )功率擴大器、繼電器和相關元件組成的末級推進電路。
