　　1 概述

　　隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正極和負極不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。

　　安科瑞IT系統接地檢測直流絕緣監測儀可以應用在 100~1000V 的直流系統中，用于在線監測直流不接地系統正負極對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。

　　安科瑞IT系統接地檢測直流絕緣監測儀基于不平衡橋原理，避免了平衡橋在正負極同時存在接地故障時無法檢測絕緣電阻的問題。

　　產品主要針對 DC 100~1000V 范圍的電動汽車充電樁的絕緣監測而設計，也可以應用在儲能直流、變電站的直流屏、UPS 供電系統、光伏直流系統及其它直流電網等直流系統。

　　2 型號說明

　　3 功能特點

　　■ 電阻監測功能。產品可以監測直流系統正負極對地的絕緣電阻，當絕緣電阻低于設定的預警值和報警值時，能發出預警和報警信號。

　　■ 電壓監測功能。產品可以監測直流系統正負極之間的電壓，正負極對地電壓。當正負極接反時，儀表工作后讀取數據時提示反接。

　　■ 電流監測功能。產品可以監測直流系統電流，根據額定電流選擇分流器接入。

　　■ LED 指示功能。產品面板具有運行、通訊和故障 LED 指示燈，可以顯示產品狀態。

　　■ 通訊組網功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

　　■ 通訊觸發啟動。產品默認使用通訊功能啟動絕緣監測，啟動后監測一次絕緣電阻和正負極對地電壓，監測結束后與大地脫離，不影響直流系統對地絕緣水平。

　　■ 導軌安裝。產品采用塑料外殼，標準 35mm 導軌安裝。

　　■ 插拔端子。產品采用插拔端子接線，方便接線和安裝。

　　4 技術指標

　　5 外形及安裝接線

　　5.1 外形和尺寸

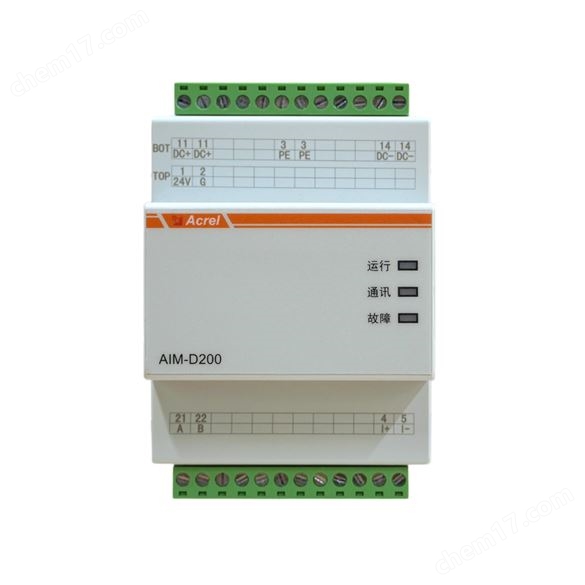

　　AIM-D200-CAI 型直流絕緣監測儀采用塑料外殼，其外形尺寸如下圖所示。（單位：mm）

　　5.2 安裝方法

　　AIM-D200-CAI 型直流絕緣監測儀可以選擇導軌安裝方式。

　　導軌式安裝：將導軌固定在安裝位置，儀表卡入導軌，兩端固定。安裝尺寸如下圖所示。（單位：mm）
