IFM安全控制器工作原理
閱讀：1045 發布時間：2021-3-22
IFM安全控制器工作原理:
安全輸入和輸出
分層安全概念、擴展監控和測試規程
發生故障時可配置性能
快速啟動和短故障檢測時間
適用多種通信任務的高性能CAN 接口
適應用于移動車輛和工程機械系統的安全控制器
安全輸入和輸出
分層安全概念、擴展監控和測試規程
發生故障時可配置性能
快速啟動和短故障檢測時間
適用多種通信任務的高性能CAN 接口
| 產品 | 產品標識 | 工作電壓DC | 數字輸入數 | 類比輸入數 | 繼電器輸出數 | |
|---|---|---|---|---|---|---|

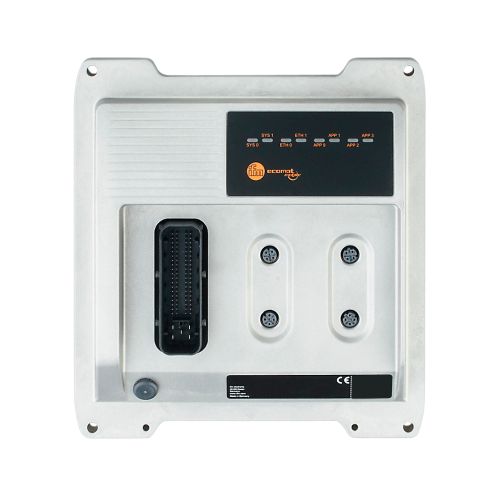

| CR710S | ecomatController | 8...32 V | 20 | 8 | ||
| CR7032 | SafetyController(安全控制器) | 8...32 V | 16 | 16 | ||
| CR7132 | SafetyController(安全控制器) | 8...32 V | 32 | 32 | ||
| CR721S | ecomatController | 8...32 V | 68 | 24 | ||
| CR711S | ecomatController | 8...32 V | 32 | 16 | ||
| CR720S | ecomatController | 8...32 V | 60 | 24 |
IFM安全控制器技術特點:
| 電氣數據 | |||
|---|---|---|---|
| 工作電壓[V] | 8...32 DC | ||
| 電流損耗[mA] | < 400 | ||
| 反相保護 | 是 | ||
| 總的輸入/輸出 | |||
| 輸入和輸出總數 | 37 | ||
| 輸入和輸出總數 | 數字輸入數: 20; 類比輸入數: 8; 頻率輸入數: 8; 電阻輸入數: 4; 數字輸出數量: 17; 類比輸出數量: 1 | ||
| 輸入 | |||
| 頻率輸入數 | 8 | ||
| 電阻輸入數 | 4 | ||
| 數字輸入數 | 20 | ||
| 類比輸入數 | 8 | ||
| 類比輸入（電流） [mA] | 0...20 | ||
| 類比輸入（電壓） [V] | 0...32 | ||
| 輸出 | |||
| 數字輸出數量 | 17 | ||
| 類比輸出數量 | 1 | ||
| 類比電壓輸出[V] | 0...10 | ||
| 短路保護 | 是 | ||
| PWM輸出數 | 27 | ||
| PWM輸入數 | 18 | ||
| H橋輸出數 | 3 | ||
| 軟體/編程 | |||
| 參數設定 | 輸入/輸出功能 | ||
| 符合IEC 61131-3標準的PLC功能 | 是 | ||
| 介面 | |||
| CAN接口數 | 4 | ||
| 乙太網接口數 | 1 | ||
| R232接口數 | 1 | ||
| 工作條件 | |||
| 存儲溫度[°C] | -40...85 | ||
| 外殼防護等級 | IP 65; IP 67; (與相應的連接器連接) | ||
| 機械技術數據 | |||
| 重量[g] | 1546.3 | ||
| 安裝方式 | 自由固定 | ||
| 尺寸[mm] | 219 x 47 x 203 | ||
| 附件 | |||
| 供貨范圍 |
| ||
| 注釋 | |||
| 包裝單位 | 1 件數 | ||
