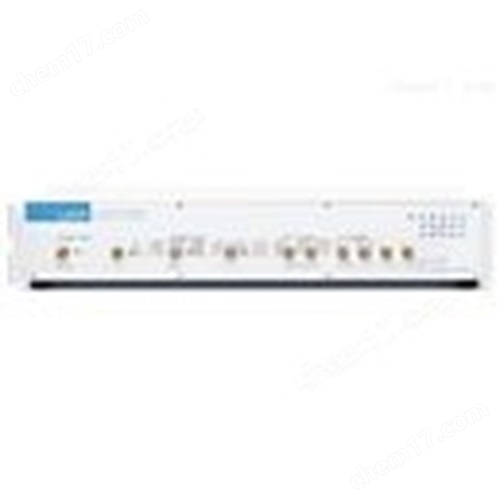

600MHz超高頻鎖相放大器
瑞士蘇黎世儀器公司（Zurich Instruments）超高頻鎖相放大器UHFLI解調頻率高達600MHz，采用全數字信號處理，而在整個頻率范圍內提供100 dB的動態存儲。此外，該儀器配備了一個集成的工具:分析時間和頻域信號的示波器，頻率響應分析儀和FFT頻譜分析儀。因此，超高頻鎖相放大器UHFLI替代了眾多實驗室裝置并將他們的功能集于一身。
關鍵詞：600MHz超高頻鎖相放大器
UHFLI超高頻鎖相放大器
瑞士蘇黎世儀器公司（Zurich Instruments）是鎖相放大器技術的，推出的這款超高頻率的鎖相放大器—UHFLI（超高頻鎖相放大器）測量頻率高達600MHz，是其它競爭對手zui高性能的三倍。
瑞士蘇黎世儀器公司（Zurich Instruments）超高頻鎖相放大器UHFLI解調頻率高達600MHz，采用全數字信號處理，而在整個頻率范圍內提供100 dB的動態存儲。此外，該儀器配備了一個集成的工具:分析時間和頻域信號的示波器，頻率響應分析儀和FFT頻譜分析儀。因此，超高頻鎖相放大器UHFLI替代了眾多實驗室裝置并將他們的功能集于一身。
超高頻鎖相放大器關鍵特性：
? 600 MHz 工作頻率
? 2個獨立Lock-in單元
? 2個高性能信號發生器
? 每個Lock-in單元4 個獨立諧波
? 65K采樣高分辨率 12-bit示波器
? FRA頻率響應分析儀
? 5 MHz 帶寬頻譜分析儀FFT
? 全能的測試分析軟件LabOne
超高頻鎖相放大器應用:
? 工程研究與開發：通用儀器儀表，振蕩器測試，F(xiàn)FT頻譜分析儀，F(xiàn)RA頻率響應分析儀，VNA矢量網絡分析儀
? 工業生產: 芯片測試，RFID傳輸解調器，LVP激光器電壓探測器, NDT無損測試
? 激光光譜,共聚焦顯微: 超高速掃描,THz光譜
? 醫療科技: 流式細胞術,電阻抗圖譜
? 量子&納米物理學: MRFM磁共振力顯微鏡, 單電子晶體管, 量子計算,噪聲測量, 石墨烯
? 掃描探測針顯微術: 高速原子力顯微鏡AFM, 掃描近場光學顯微鏡SNOM
? 傳感器& 致動器: MEMS, NEMS
超高頻鎖相放大器可選模塊：
l UHF-DIG數字轉換器
鎖相放大器和數字轉換器的集成致力于擴展這款革命性儀器的適用范圍
l UHF-MF 多頻率選件
該多頻率選件在輸入通道、振蕩器頻率、各解調器濾波器系數的選擇方面賦予 HF2LI 超凡的靈活性，并且支持8個任意頻率同時進行解調。
l UHF-MOD AM/FM調制選件
UHF-MOD 是 UHFLI 的選件之一，支持對動態調幅(AM)和調頻(FM)電路邊頻帶進行直接分析。該選件可幫助用戶精確測定應用信號頻率或波幅的周期變化。
l UHF-PID/PLL控制器
PID選項包括四個可配置PID控制器控制各種參數和單元。*集成到鎖相放大器，可編程PID能夠操作廣泛的應用。特別是PID能夠被作為兩個鎖相環的一部分使用。 客戶可以非常方便的找到回路濾波參數。
l UHF-BOX巨大平均器
歷**臺全數字集成平均器，它打開了新的視角和創新工作方式。老式儀器的功能和設置都可以開創性數字實現。
l UHF-RUB銣原子鐘
銣原子鐘有一個高精確的時鐘發生器，在數小時,數天,數年的時間許可頻率精確測量中具有*的精度和很低的漂移。
l UHF-10G光以太網
UHF-10GbE以太接口提供一個UHF儀器和上位機的高通量通信鏈路。在點對點拓?fù)溥\(yùn)行中，目標應用程序更傾向于數字采樣傳輸來替代中間模擬轉換。
超高頻鎖相放大器規格：
鎖相工作模式 | |||
內部參考模式 | 單相和雙相鎖相 | ||
外部參考模式 | 單相和雙相鎖相 | ||
自動參考模式 | 單相和雙相鎖相 | ||
雙諧波頻率模式 | 單基波頻率和3個諧波頻率（同時） | ||
多諧波頻率模式 | 單基波頻率和7個諧波頻率（同時），需要UHF-MF 選件 | ||
任意頻率模式 | 8個頻率，需要UHF-MF 選件 | ||
UHF信號輸入 | |||
頻率范圍 | DC - 600 MHz | ||
輸入阻抗 | 50 Ω 或 1 MΩ || 18 pF | ||
輸入電壓噪聲 | 5 nV/√Hz | ||
動態儲備 | 100 dB | ||
輸入范圍 | ±3.5 V | ||
輸入全范圍靈敏度 | 1 nV 至 1.5 V | ||
A/D轉換 | 12 bit，1.8GSa/s | ||
UHF信號輸出 | |||
頻率范圍 | DC - 600 MHz | ||
輸出范圍 | ±150 mV，±1.5 V（高阻抗負載） -12.5dBm,7.5dBm(50 Ω負載) | ||
D/A轉換 | 14位，1.8GSa/s | ||
參考&納米觸發 | |||
頻率范圍 | 10 Hz - 600 MHz (外部參考) | ||
連接器 | 2 雙向，2 輸出，2 i輸入 | ||
參考頻率分辨率 | 6 µHz | ||
參考相位角分辨率 | 1.0 µ° | ||
解調器 | |||
頻率范圍 | 1 mHz - 600 MHz | ||
解調器數目 | 8雙相 | ||
LAN輸出采樣率 | 2 MSa/s (所有解調器), 64-bit滿范圍 | ||
USB輸出采樣率 | 100 kSa/s (所有解調器), 64-bit 滿范圍 | ||
輔助輸出采樣率 | 28 MSa/s (每個輔助輸出), 16 bit | ||
濾波器時間常數 | 30 ns - 76 s | ||
濾波器帶寬 | 80 µHz - 5 MHz | ||
濾波器斜率 | 6, 12, 18, 24, 30, 36, 42, 48 dB/Oct | ||
輔助信號 | |||
高速輸出 | 4通道，±10 V，振幅，相位，頻率，X/Y，用戶定義值 | ||
D/A轉換器 | 16位，28 MS/s | ||
D/A模擬帶寬 | 7MHz | ||
高速輸入 | 雙通道，±10 V | ||
A/D轉換器 | 16位，400 kS/s | ||
A/D模擬帶寬 | 100 kHz | ||
其他接口 | |||
主機連接 | USB 2.0高速接口，480 Mbit/s 光以太網, 10 Gbit/s (UHF-10G) 局域網/以太網, 1 Gbit/s | ||
連通 & 其它 | |||
上位連接 | 光以太網，10 Gbit/s (UHF-10G) | ||
前置放大器控制總線 | 2 ZCtrl (RJ45 連接器)所有外圍接口 | ||
數字 I/O | 32 bit，50 MHz，一般用途 | ||
時鐘 | 10 MHz，輸入和輸出, 超高穩定性OCXO | ||
