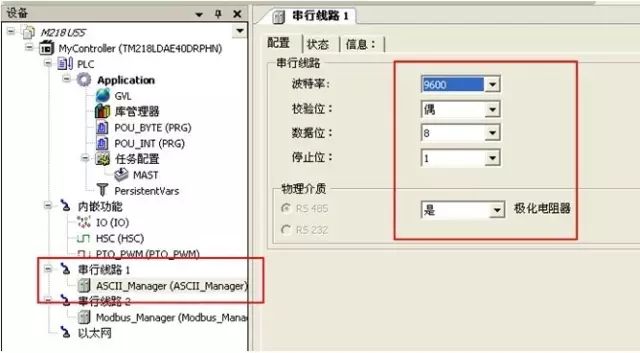

1 設置自由口通訊參數

使用SL1端口，進行基本參數設置

例如M218PLC有SL1和SL2兩個串行通訊口，我們選擇其中的SL1作為目標對象。SL1采用RJ45接口，制作連接線時注意引腳關系以及電纜屏蔽。

2接收數據幀格式選擇

可以選擇起始字符和結束符的方式；可以通過判斷數據幀長度的方式；可以通過幀收到超時（例如設置超時時間為5MS，則在收到最后一個字符后如果5MS內沒有收到其他字符，則判斷本幀結束）的方式判斷幀的結束（實例中通過接收10個字節為一幀）

ASCII管理器的配置參數介紹

3發送寄存器定義為字節的格式

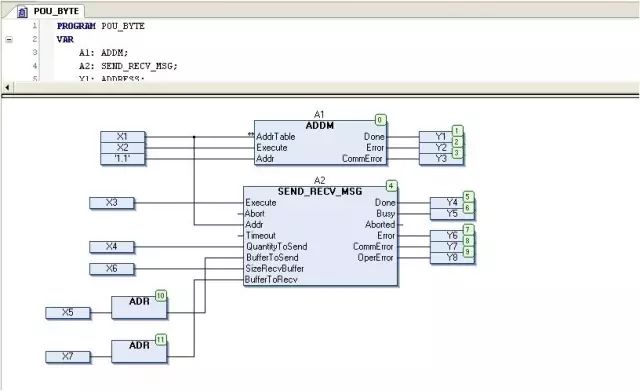

程序及相關數據，使用SEND_RECV_MSG功能塊。X5和X7定義為BYTE類型的數組。（ADDM和SEND功能塊說明見對應文章）

4設置發送（示例格式為16進制）

X4=16#0A字節數，發送數據為X5數組里的10個字節

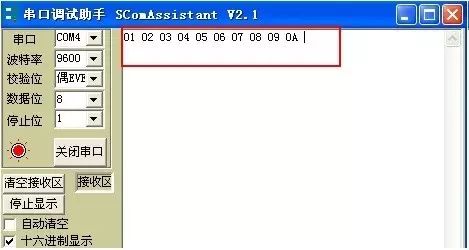

5設備收到的數據

如下圖所示，接收到的十個字節即為數組X5的十個字節

6設備發送的十個字節數據

7PLC收到的十個字節保存在接收區X7的是個寄存器中
