HMI上顯示PLC代碼流程的方法

閱讀:183        發布時間:2022-12-09
  • 提供商

    上海邑斯自動化科技有限公司

  • 資料大小

    197.9KB

  • 資料圖片

    點擊查看

  • 下載次數

    11次

  • 資料類型

    PDF 文件

  • 瀏覽次數

    183次

點擊免費下載該資料

無論是做PLC項目開發,還是后期維護,都有一個小問題存在,設備會無緣無故的不動作,一般的有經驗的PLC工程師會將報警寫得很詳細,但是仍然不可避免出現疏忽。


這時,我們該如何補救的,接下來,我就給大家介紹一個非常有趣的應用,可以將PLC流程顯示在HMI上,只要設備停止,可以在HMI實時顯示出停在哪一步,這一步是做什么的,需要什么條件!


調試人員可以少很多時間去連機,對一些不熟練使用PLC的人員也可以進行簡單判斷,下面就是實現步驟,供大家參考。

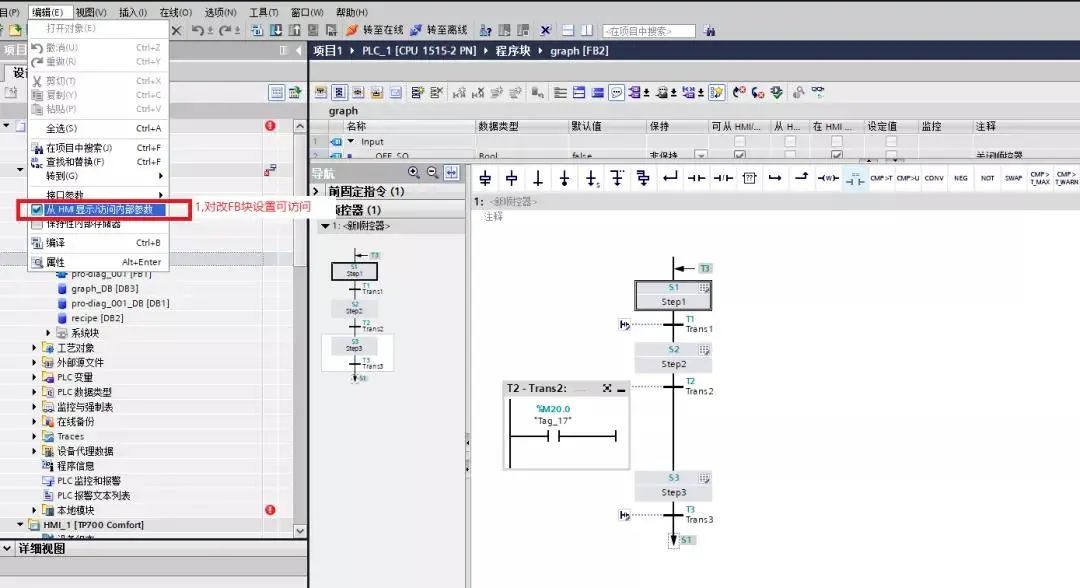

1)首先創建一個Graph 流程的FB塊,用FB塊進行流程圖的編程,打開FB功能塊,并在編輯菜單中勾選如圖“從HMI顯示/訪問內部參數",如下圖所示:



圖片

(圖一,打開graph功能塊,并進行設置)

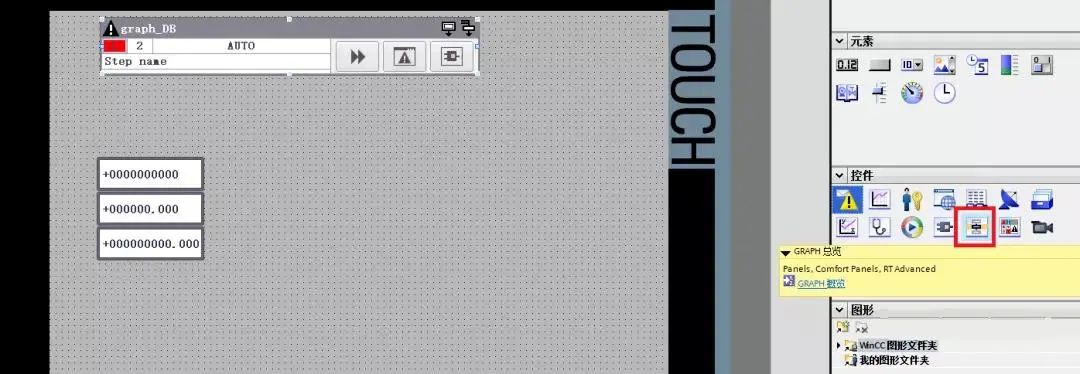

2)在HMI中新建一個畫面,增加一個控件“GRAPH總覽",如下圖所示:


圖片

(圖二,添加控件)

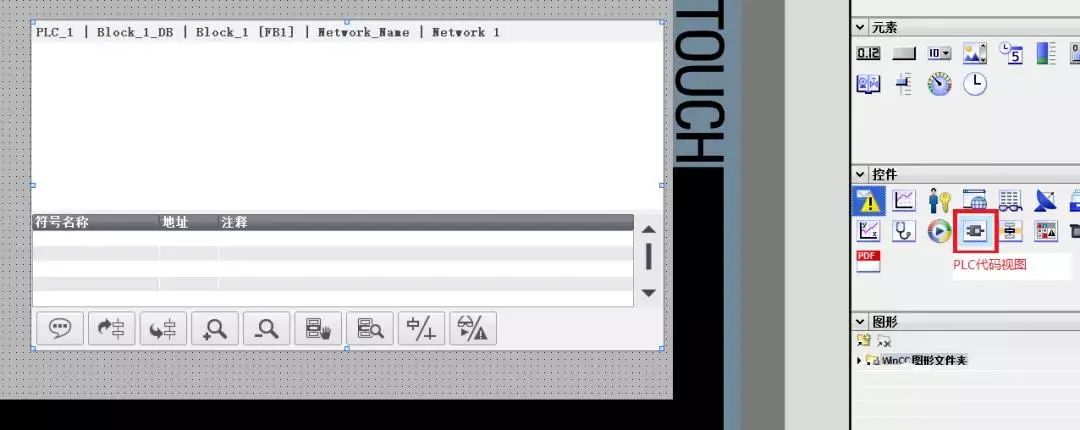

3)添加一個“畫面4",并在其中添加一個控件“PLC代碼視圖",如下圖所示:


圖片


(圖三,添加PLC代碼視圖)

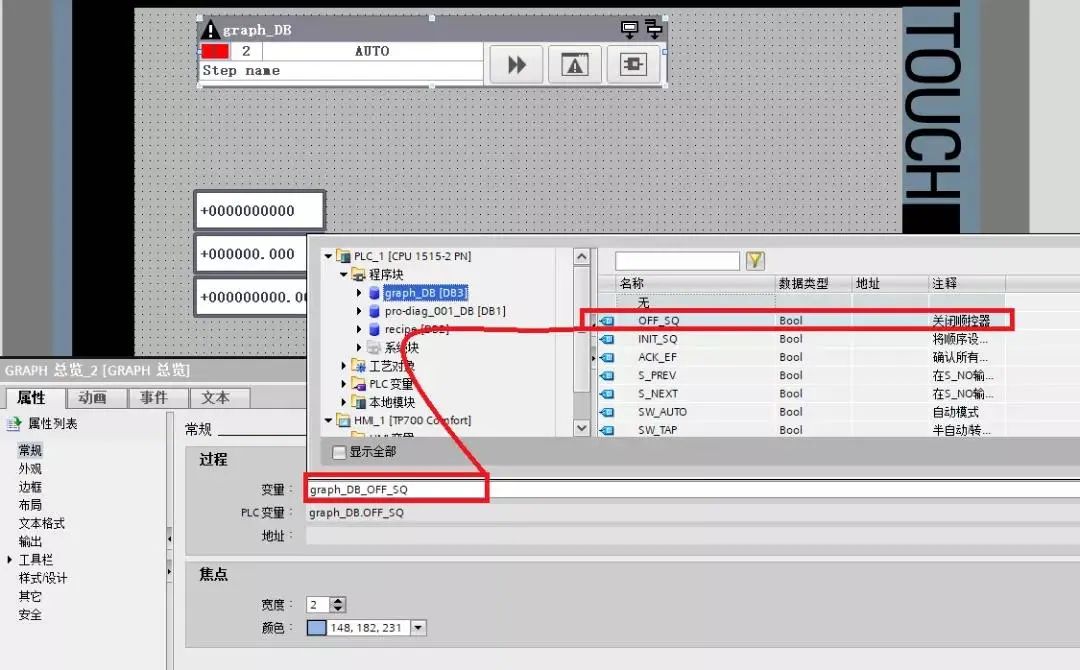

4)配置控件,將變量連接到對應的FB塊的背景塊中的"OFF_SQ",如下圖所示:


圖片

(圖四,連接GRAPH塊的變量)

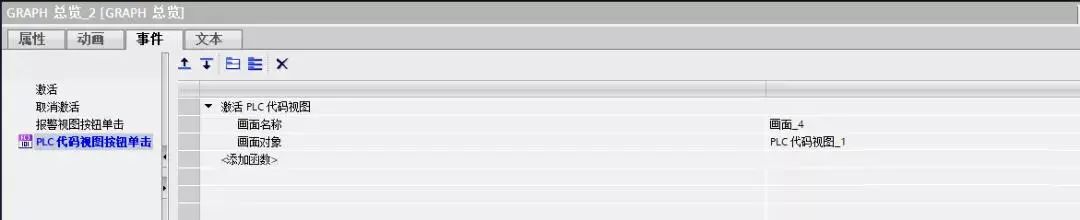

5)在事件中編輯“PLC代碼視圖按鈕單擊",目的是出現問題時按下按鈕時可以直接跳出對應的“畫面4",并在畫面四中顯示對應的PLC代碼,如下圖所示:


圖片

(圖5,PLC代碼編輯)

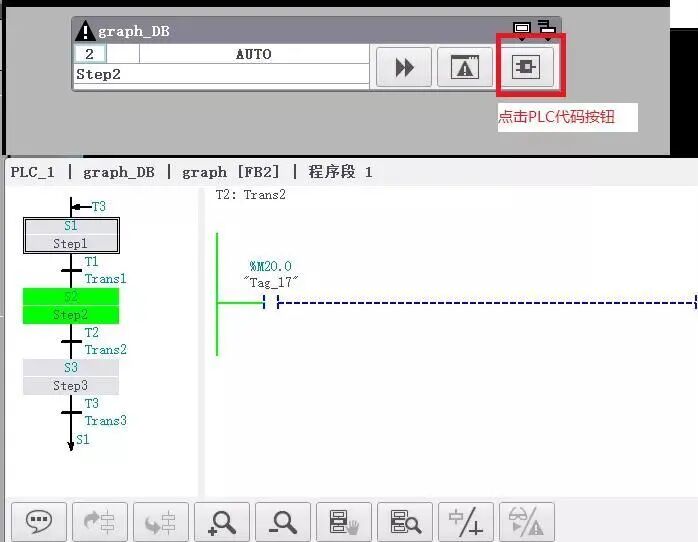

6)執行結果如下圖,停在第二步,原因是M20.0信號沒有滿足,如下圖所示:


圖片

(圖六,監視結果)


好了,這只是一個簡單的示例,PLC工程師編程時需要綜合考慮到變量名,步號的名稱,這樣才能達到理想的效果
