我們?cè)谠O(shè)計電氣原理圖時，經常需要與PLC打交道，特別是PLC的地址編制，往往需要耗費工程師很多的時間和精力。

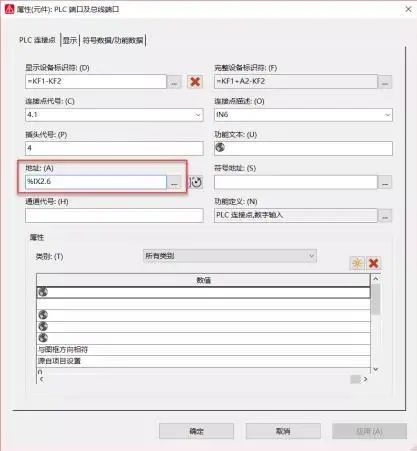

在PLC連接點的屬性對話框中，“地址"欄目下面可以手動錄入相應的地址編號，但手動為每一個PLC輸入輸出點錄入地址的工作方式并不高效，也與EPLAN高效工程的理念背道而馳。

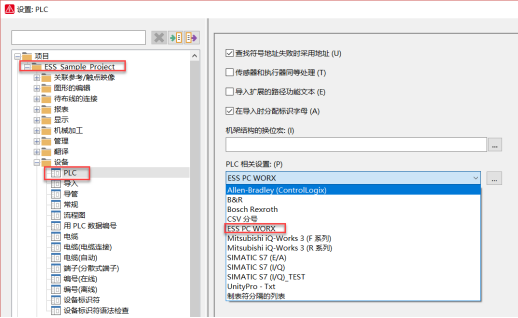

那么在EPLAN的平臺上，我們是如何解決PLC地址編址這個問題的呢？下面我們就一起看一下吧。PLC編址前我們需要做一項準備工作：PLC的品牌選擇。這決定了地址的編址格式。通過【選項】-【設置】-【項目】-【設備】-【PLC】找到您在項目中使用的PLC品牌，這里采用菲尼克斯的PLC為例。
1）自動連續編址

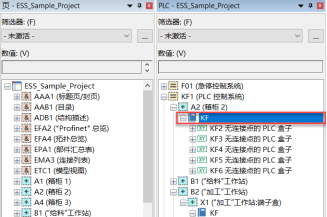

這種情況下，我們?yōu)橐粋€(gè)機架上的PLC進行編址時，不需要預留地址。我們可以采用PLC編址功能進行連續編址。在PLC導航器中選中KF設備，執行【項目數據】-【PLC】-【編址】：

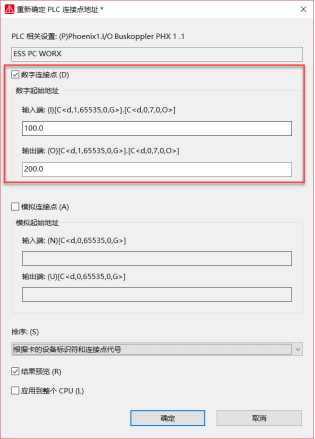

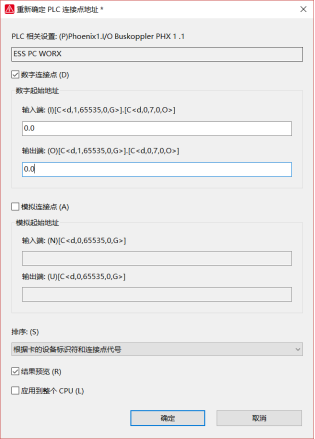

在彈出對話框中，設定起始地址，如下：

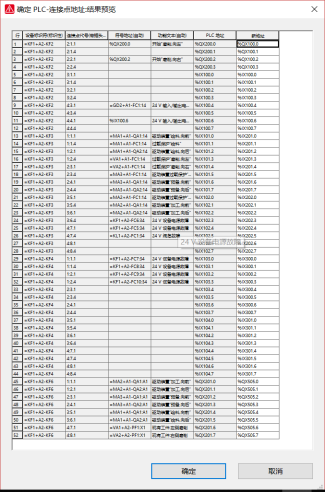

一鍵即可完成PLC的連續編址！
2）設定起始地址自動編址
有些情況下我們需要為輸入輸出模塊預留一些地址，那么上述編址方式就不太適用了。EPLAN仍然有辦法幫您解決。首先，我們?cè)赑LC導航器的篩選器上選擇【主功能】配置，此時導航器中只顯示PLC盒子。

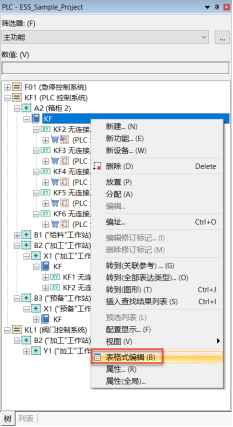

選中KF設備執行右鍵【表格式編輯】：

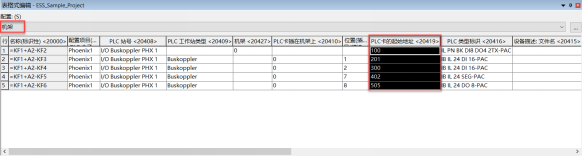

在彈出的表格式編輯對話框中，選擇【機架】配置，在“PLC卡的起始地址<20419>"屬性中，錄入每一個PLC模塊的起始地址。
上述設置完成后，將PLC導航器的篩選器恢復到“未激活"的狀態，執行【項目數據】-【PLC】-【編址】：

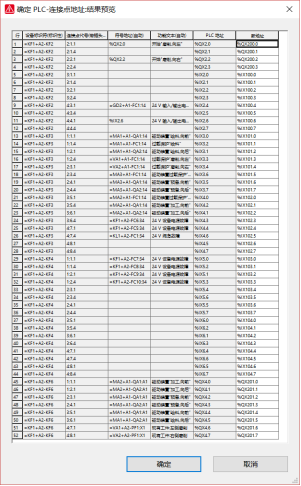

在彈出的下述對話框中，直接點擊【確定】，即可一鍵完成編址工作。
