西門子S7-1500與伺服控制器的編程與組態
閱讀：851 發布時間：2022-12-6

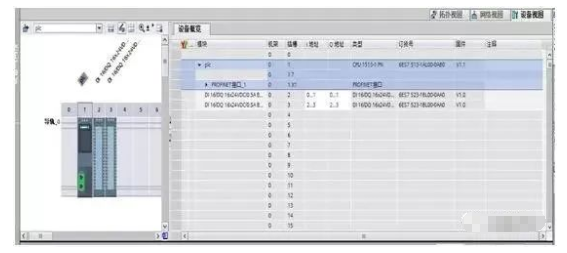

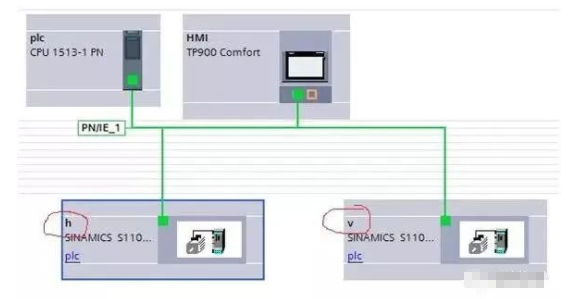

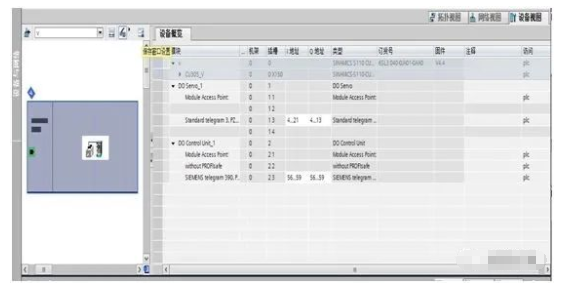

1、系統配置系統硬件配置表以及網絡視圖
CPU 1513-1 PN 6ES7 513-1AL00-0AB0
TP900 Comfort 6AV2 124-0JC01-0AX0
SINAMICS S110 CU305 PN V4.4 6SL3 040-0JA01-0AA0
SINAMICS S110 CU305 PN V4.4 6SL3 040-0JA01-0AA0
2、PLC系統組態、工藝軸組態
A、PLC組態
B、水平軸組態
C、垂直軸組態

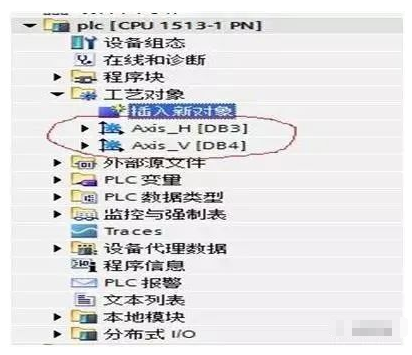

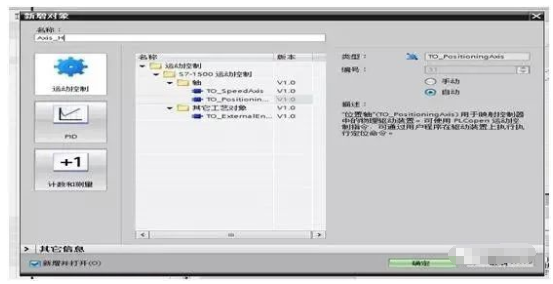

D、插入工藝對象Axis_H和Axis_V

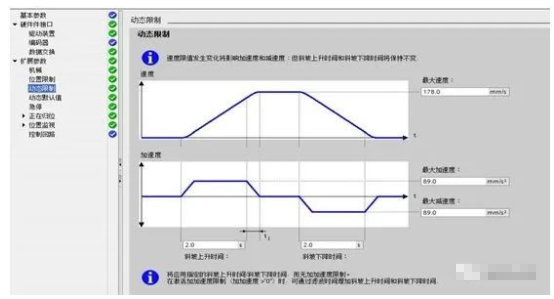

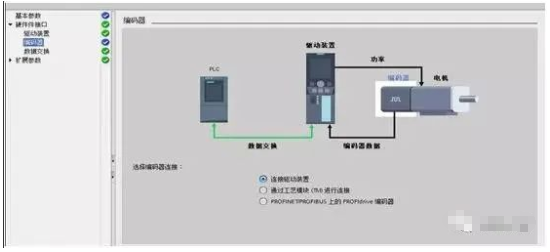

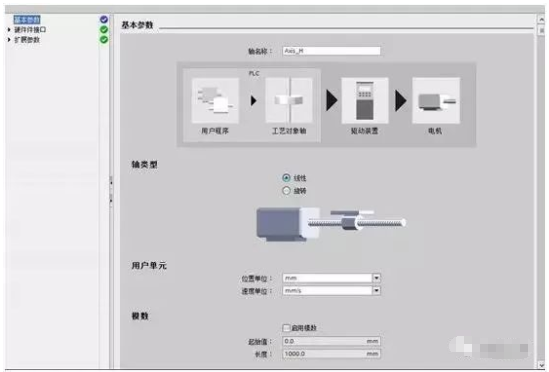

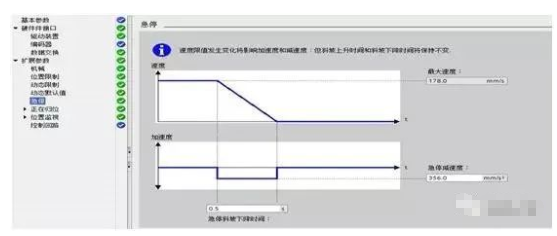

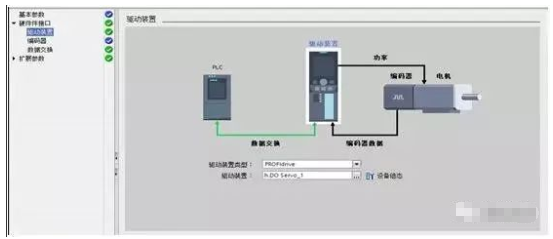

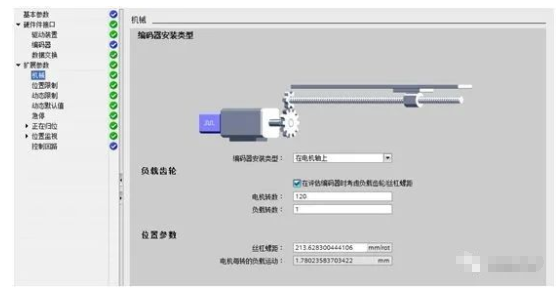

E、工藝對象Axis_H組態

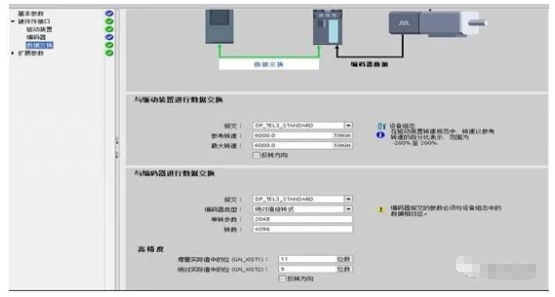

注意：報文需與Starter里面組態報文一致；參考轉速、最大轉速、單轉步數、轉數、GN_XIST1、GN_XIST2均可在Starter在線后參數里面查看。
減速比，螺距均按實際情況計算所得。

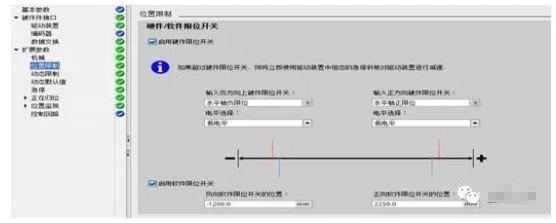

軟、硬限位在調試初期可以不組態，等后期完善再添加即可。
F、工藝對象Axis_V組態同上
3Starter組態

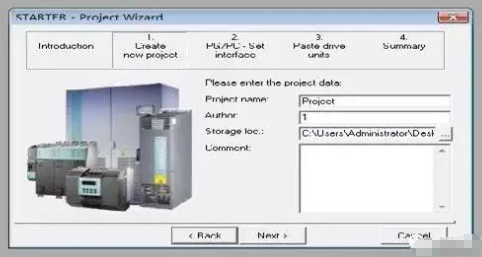

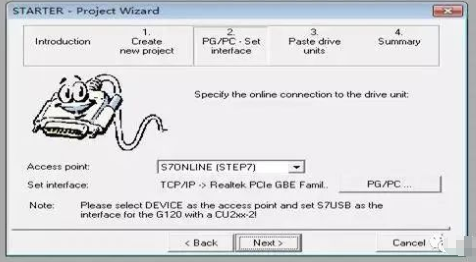

A、新建一個項目

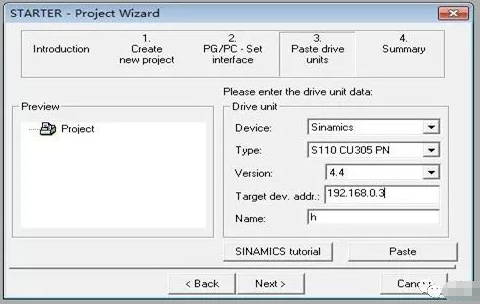

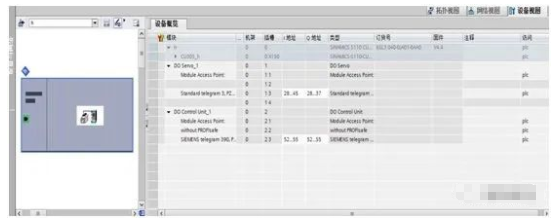

Config drive unit

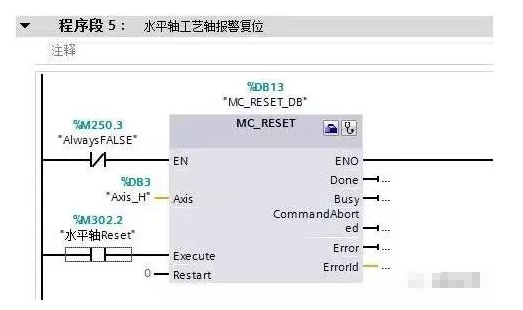

D 、工藝報警復位程序編寫

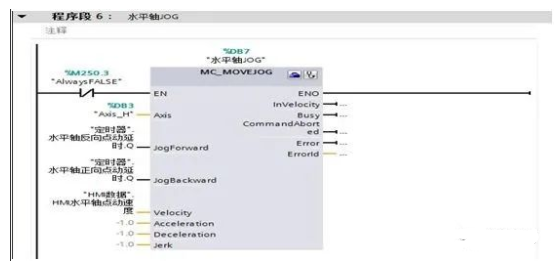

E 、點動程序編寫

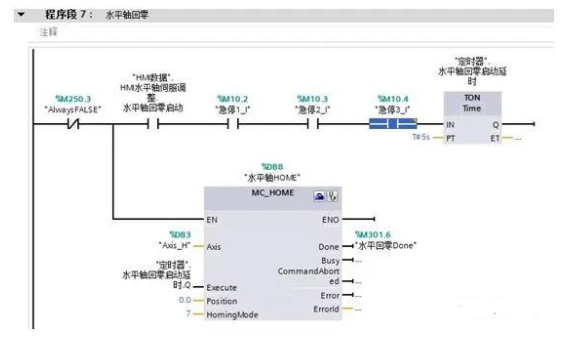

F、回零程序編寫
