S7-200通信設置
閱讀：1371 發布時間：2022-11-29
PC與S7-200 PLC的連接可以采用PC/PP I電纜連接，也可以采用CP5611卡等進行通信，下面以使用USB接口的PC/PPI電纜為例來進行連接并通信。

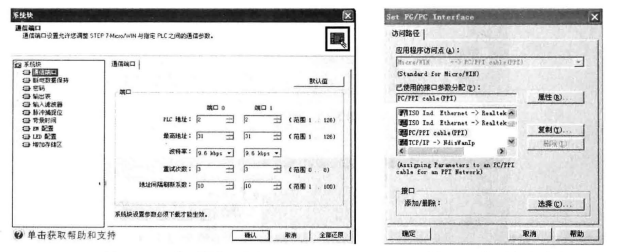

連接好PLC下載線，設置編程軟件通過USB接口的下載線與PLC進行通信。雙擊圖中左側“查看"下的“系統塊"，出現如圖所示畫面。在該畫面中把波特率設為9.6kb/s或187.5kb/s（此波特率為端口與外部設備工作通信速率），其他參數按默認設置即可，然后單擊“確認"按鈕。

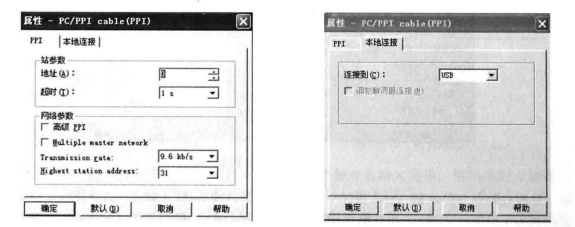

單擊圖中左側“查看"下的“設置PG/PC接口"，出現如圖所示畫面。在“已使用的接口參數分配"中選擇“PC/PPI cable(PPO"，然后單擊“屬性"按鈕，進入如圖所示畫面。

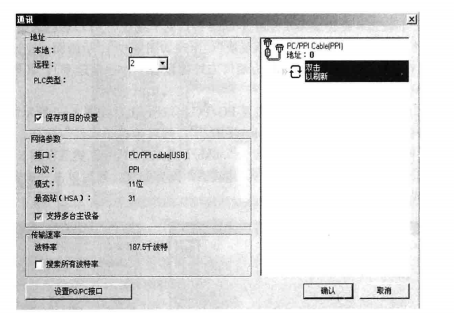

在“Transmission rate"中設置為9.6kb/s或187.5 kb/s，然后在圖中單擊選項“本地連接飛出現如圖所示畫面，把“連接到"設為USB，然后單擊“確定"按鈕，返回到圖初始界面。在圖界面中，雙擊左側“查看"下的“通信"，出現如圖所示畫面。

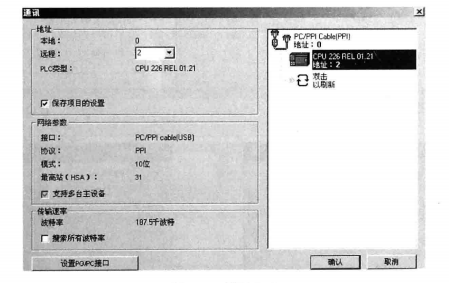

選中“搜索所有波特率"，雙擊右側的“雙擊以刷新"刷新后如圖所示，
把PLC刷新到PLC的地址后，把PLC的地址數寫入到遠程地址中，圖中所示地址為2。能夠刷新到PLC的地址，意味著PC與PLC的通信連接成功。
