如何實現Modbus通訊
閱讀：468 發布時間：2022-11-25

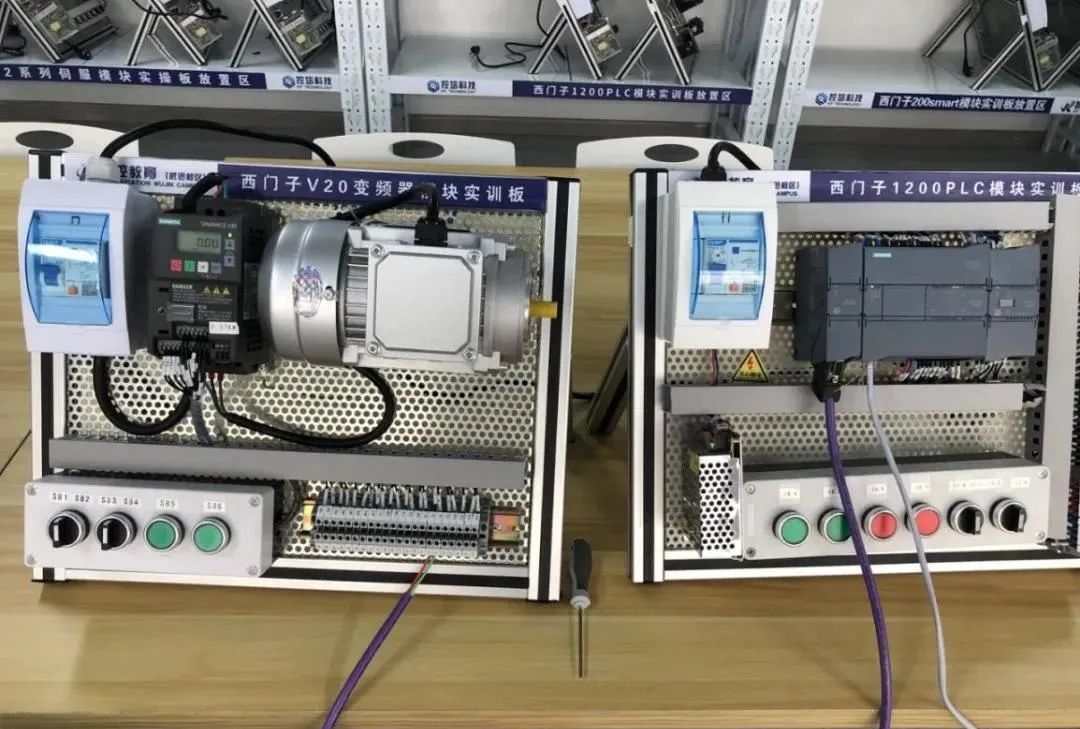

1.找一臺帶有RS485通訊模塊的S7-1200PLC和一臺V20變頻器。

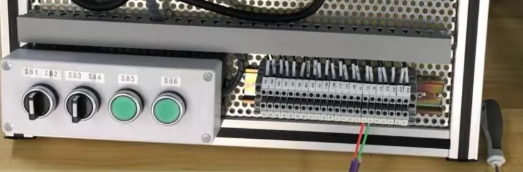

2.將RS485模塊與V20變頻器相連，接線的方法是紅色線接P+，綠色線接N-。

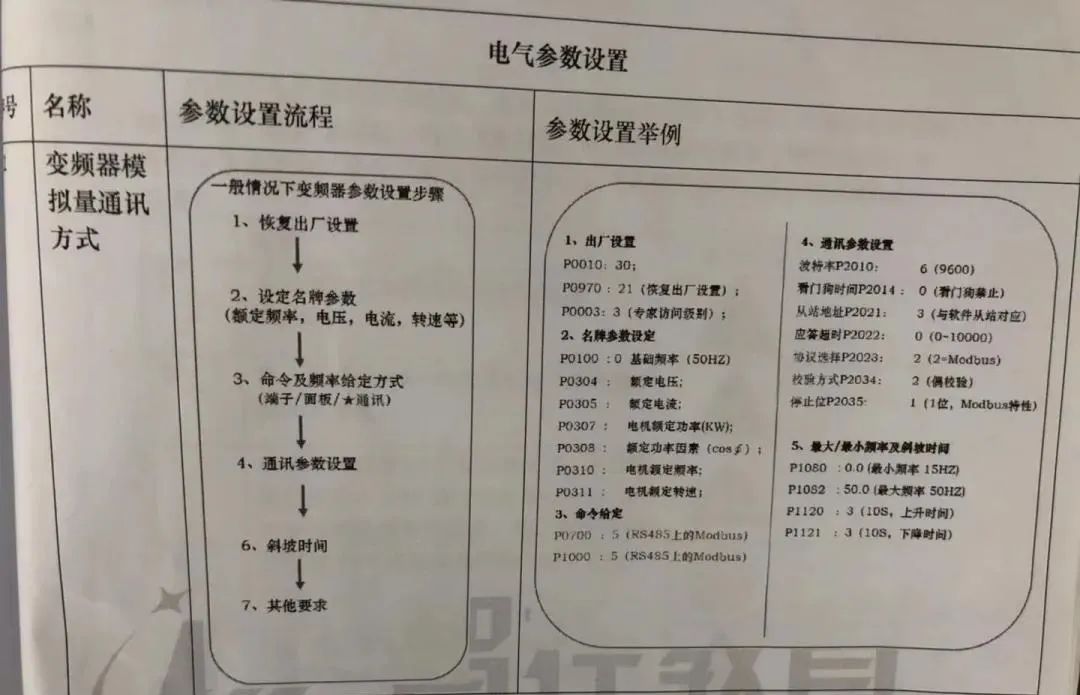

3.設置V20的變頻器參數。

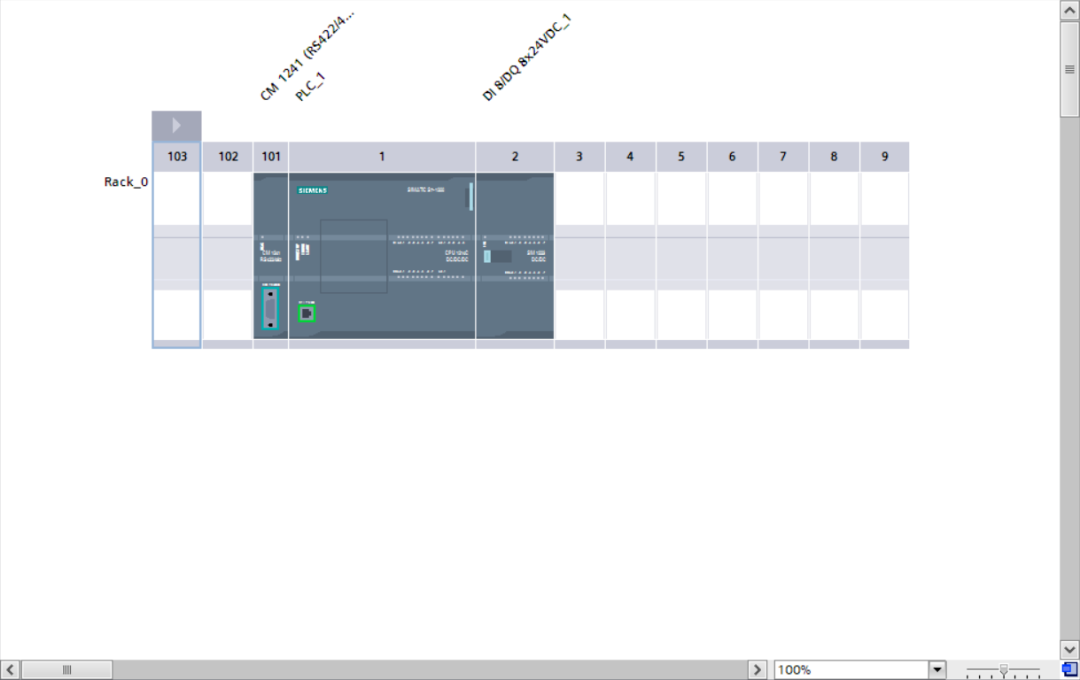

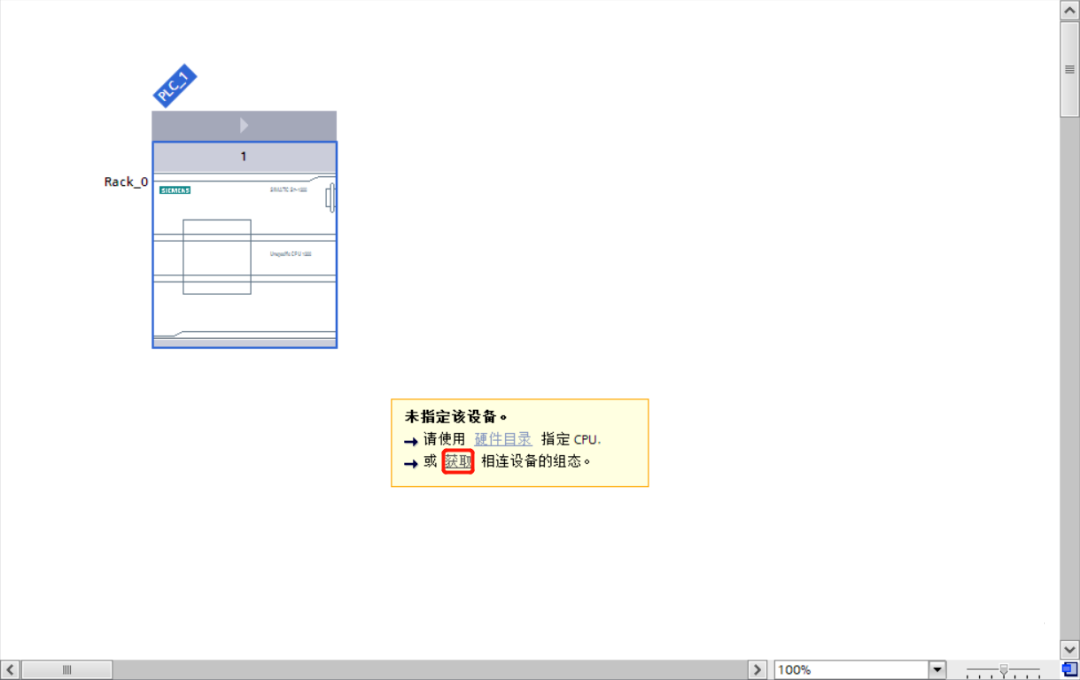

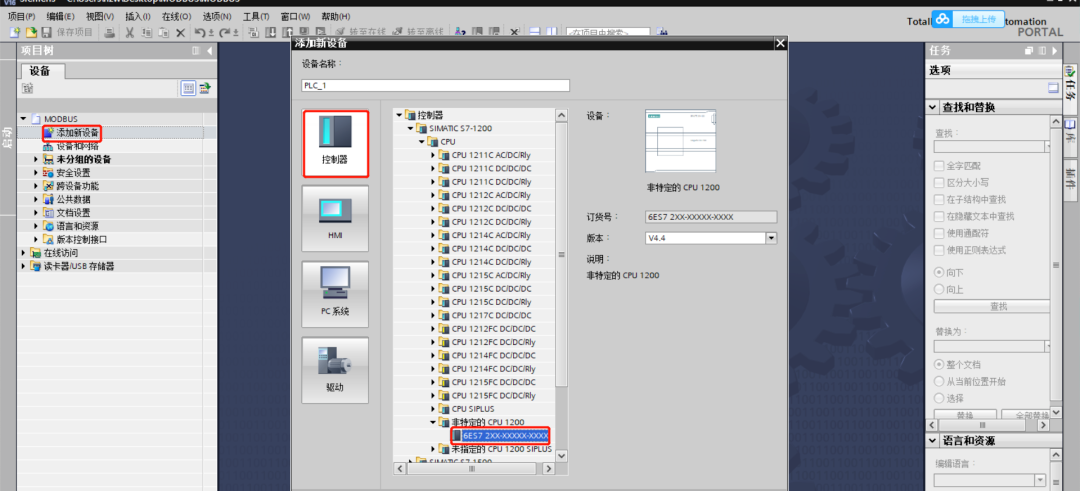

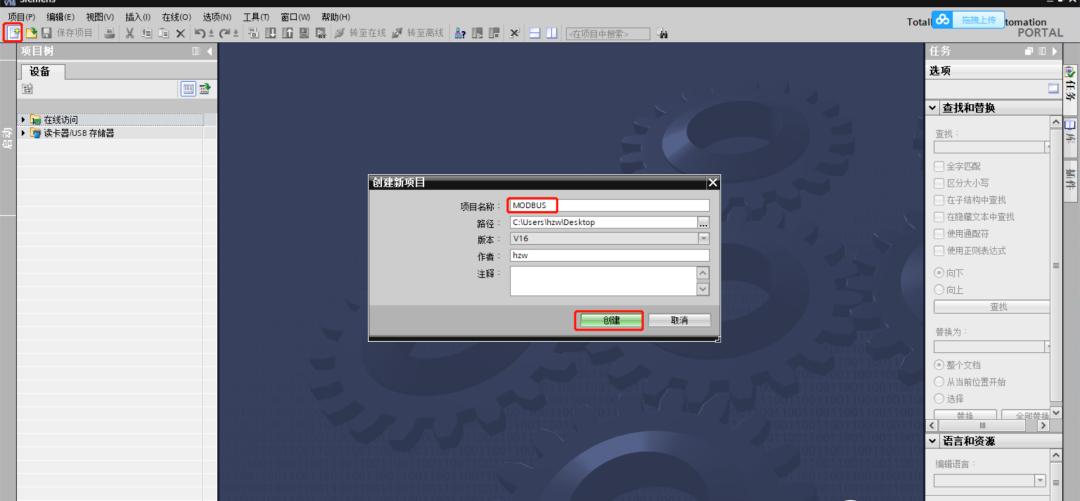

4.創建博途項目并上傳S7-1200PLC的硬件組態。

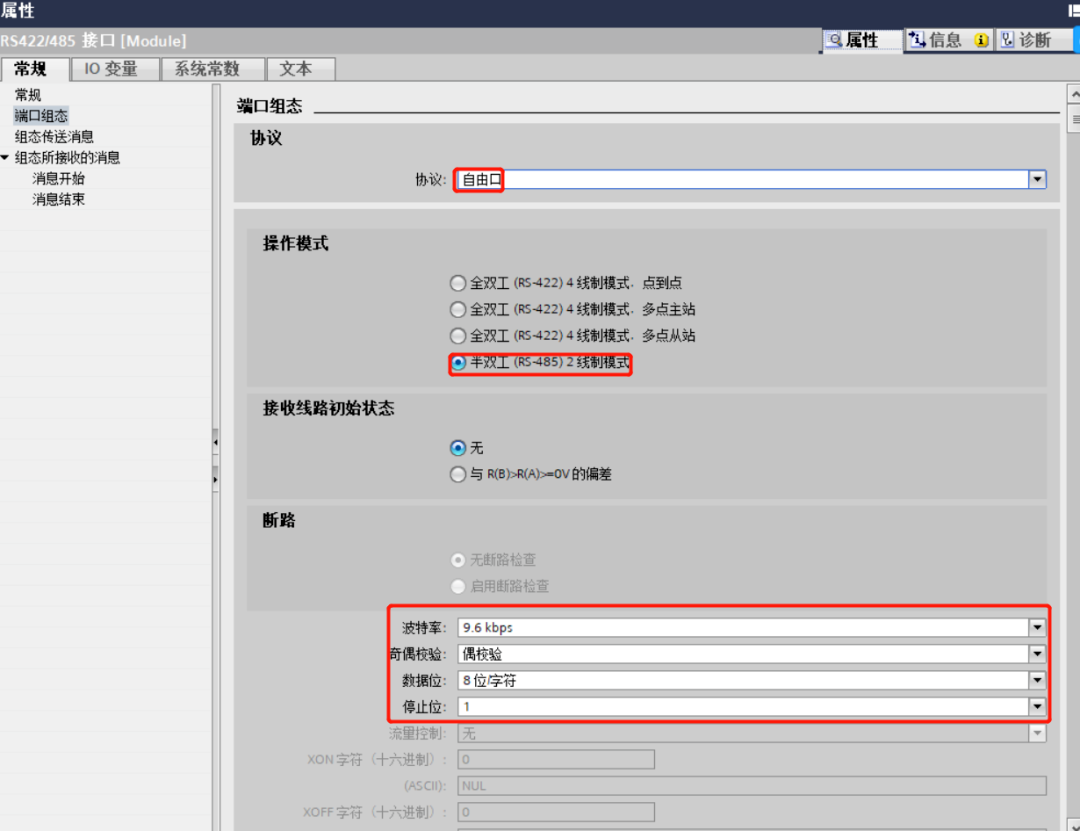

5.設置RS485模塊的參數，模塊的通訊參數要與V20設置的通訊參數要一致，我這里設置的是9600，8，偶。

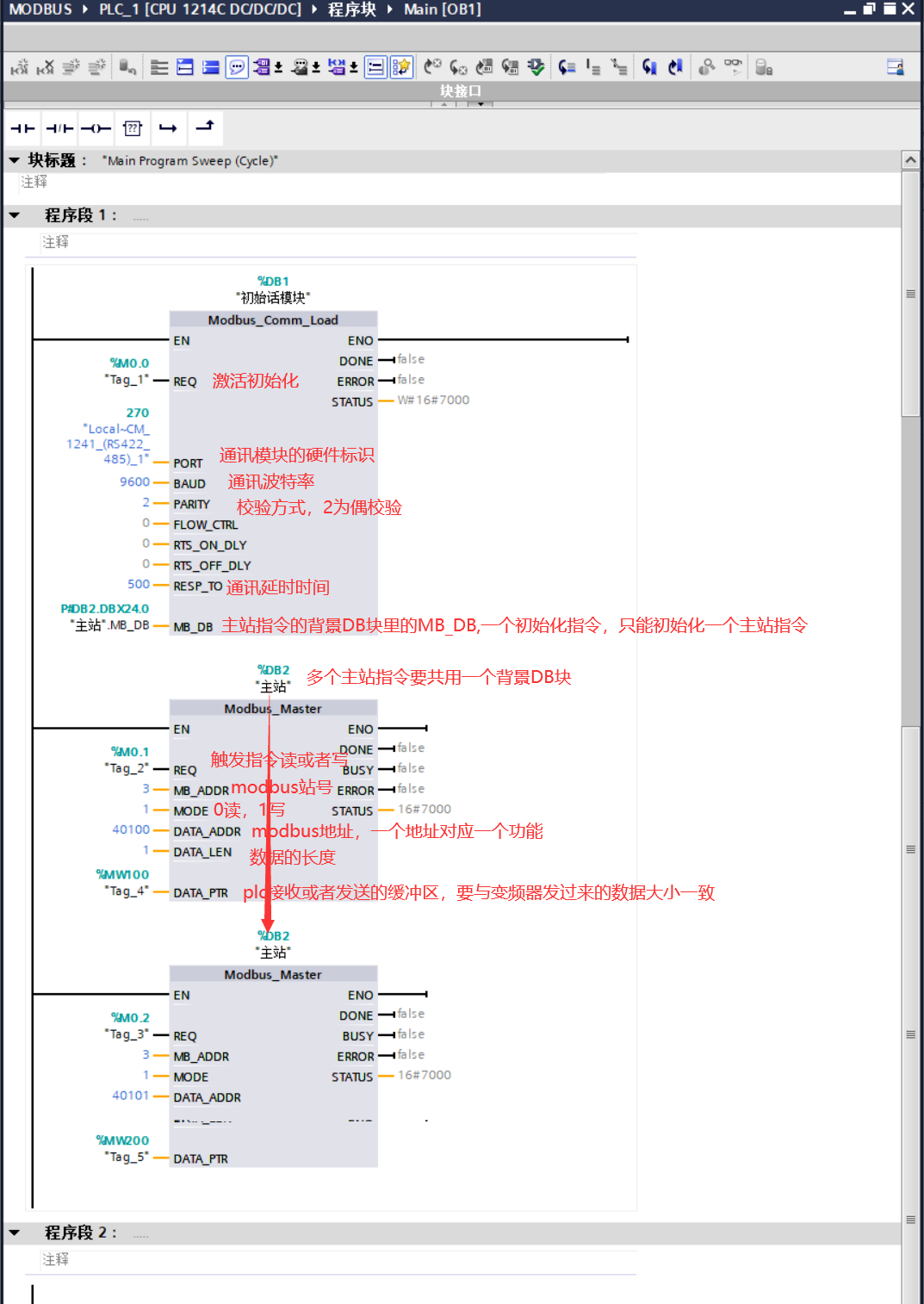

6.添加Modbus通訊指令。

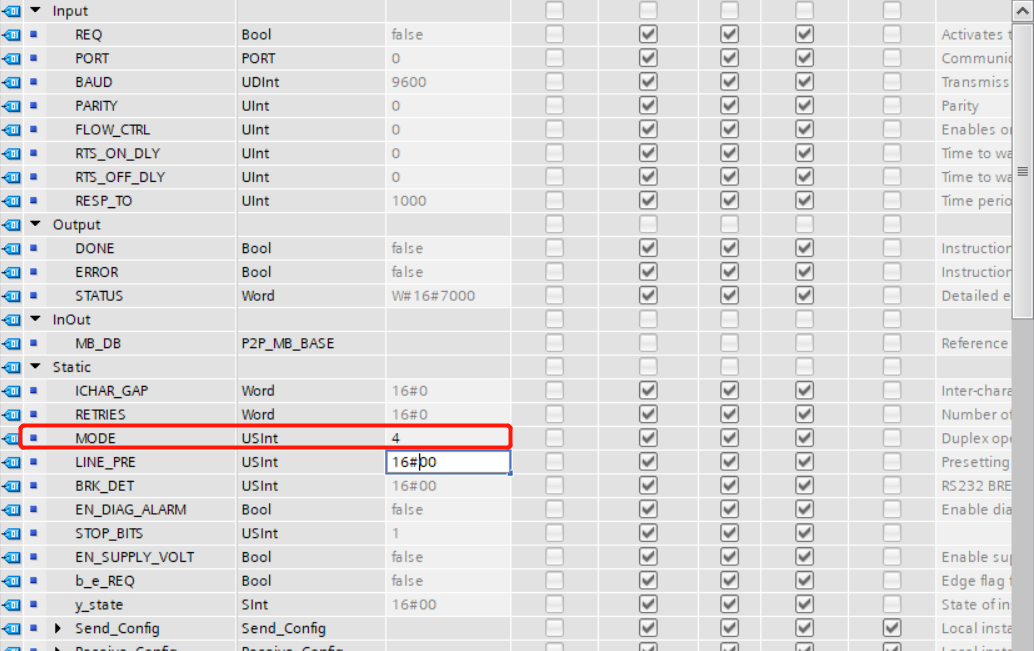

7.修改初始化指令背景DB里的mode參數為4。

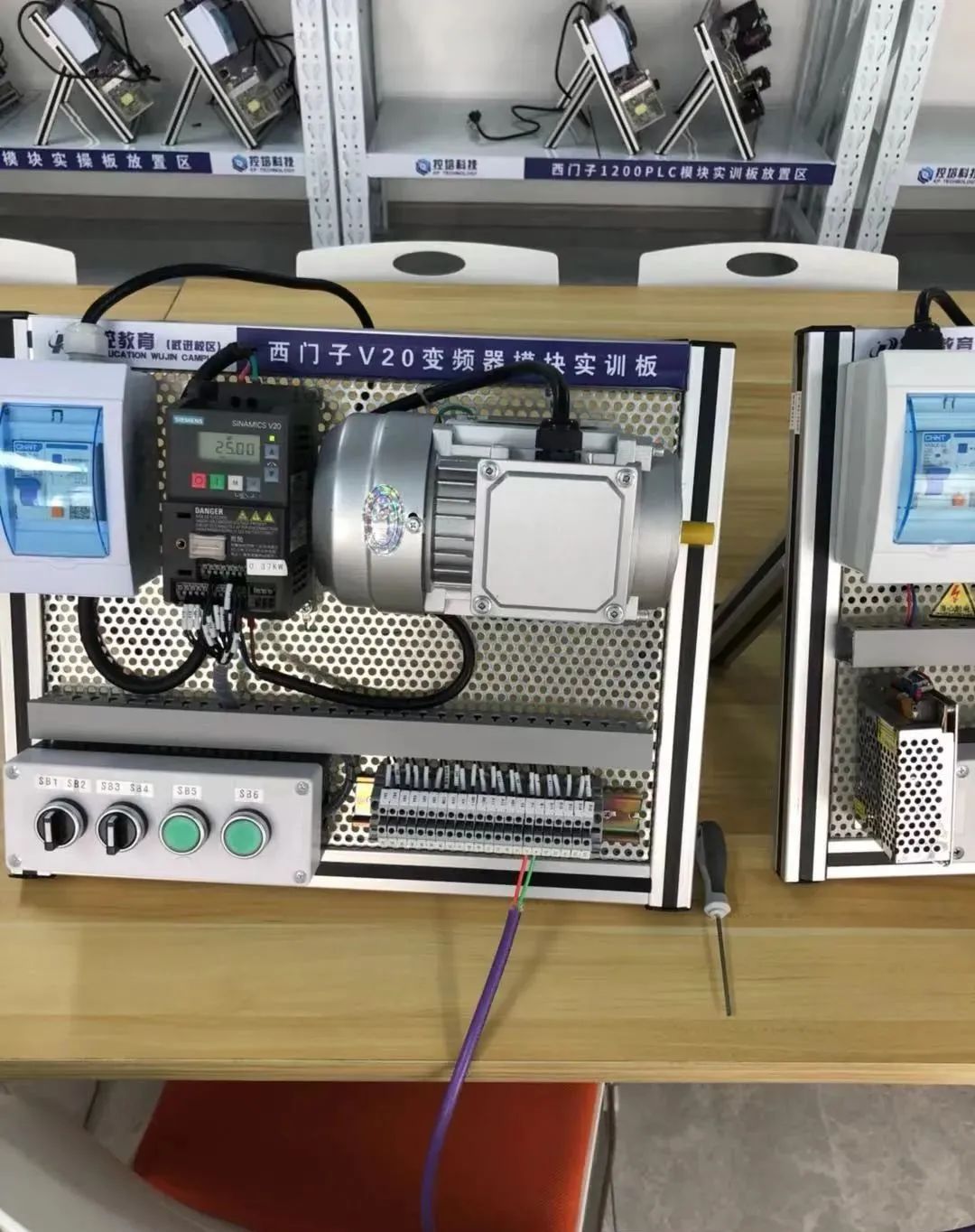

8.程序測試，電機正常啟動停止，其中modbus地址為40100的地址為命令源，047E為停止，047F為正轉，0C7F為反轉，地址為40100的地址為頻率源，16#0-16#4000對應0Hz-50Hz。

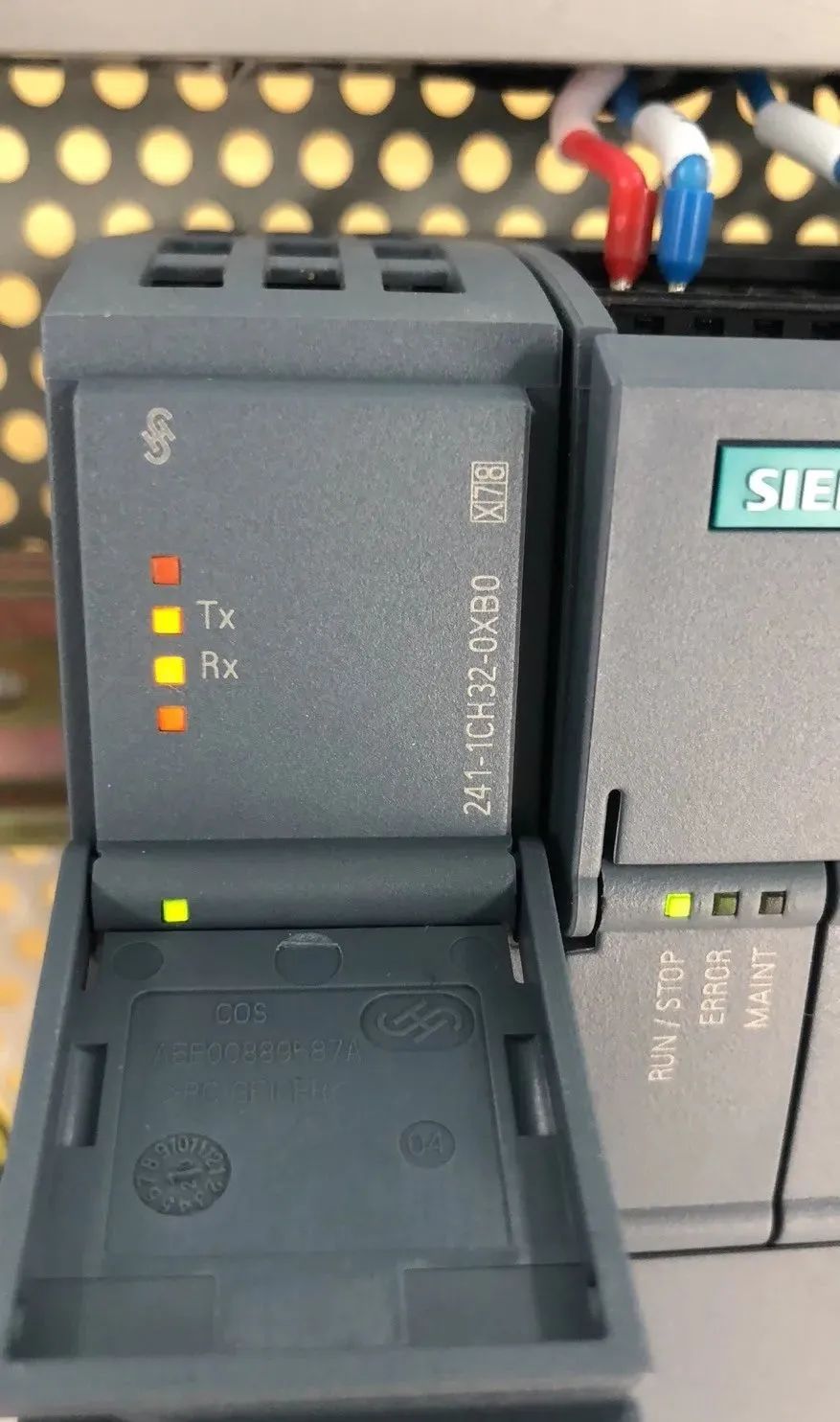

9.可以通過觀察模塊的通訊指示燈可以觀察通訊是否成功，如果TX,RX交替閃爍即為通訊成功。
