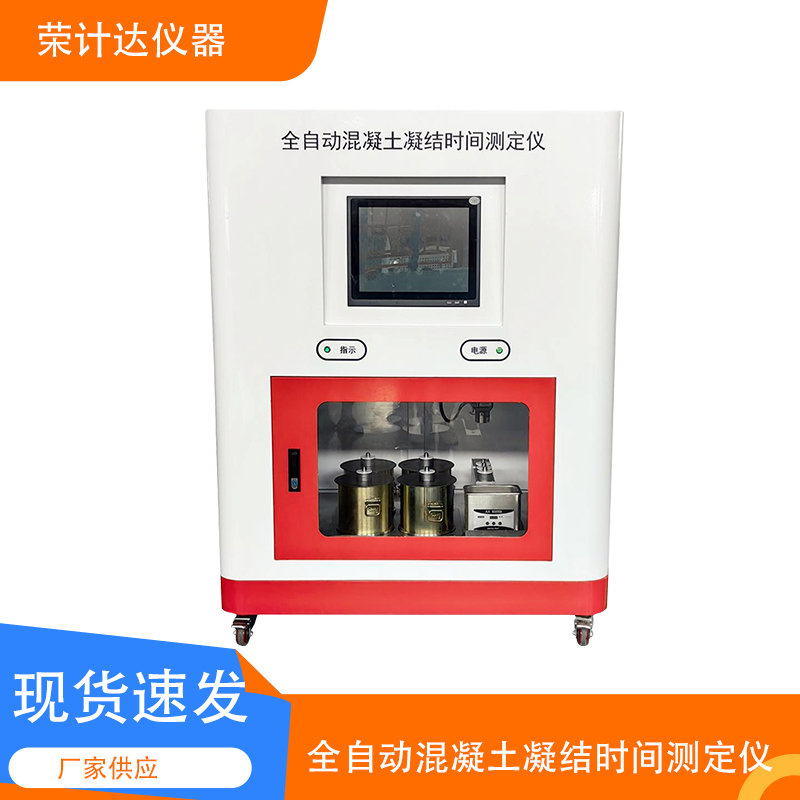

混凝土凝結時間測定儀是用于測定混凝土拌合物凝結時間的儀器，其操作需嚴格遵循規范，以確保測試結果的準確性。

一、儀器組成與工作原理

1. 主要組成部分

測定儀主機（含支架、升降機構）

標準試針（初凝試針直徑 2.5mm，終凝試針直徑 1.13mm）

試模（截面積為 100cm2 的剛性試模，高度不小于 150mm）

維卡儀（部分設備集成此功能，用于精確控制試針下降速度）

2. 工作原理

通過標準試針在規定荷載（300N±1N）下，以一定速度（2.5mm/s±0.5mm/s）垂直貫入混凝土拌合物，根據貫入阻力的變化判斷凝結時間：

初凝：貫入阻力達到 3.5MPa 時對應的時間

終凝：貫入阻力達到 28MPa 時對應的時間

二、操作前準備

1. 儀器檢查

檢查主機升降機構是否靈活，試針安裝是否牢固，無松動或彎曲

校準荷載：確保試針下降時的總荷載為 300N±1N（可通過配重調整）

試模檢查：內壁需光滑，無變形，必要時涂抹薄層機油防粘

2. 試樣準備

混凝土拌合物應符合《普通混凝土拌合物性能試驗方法標準》（GB/T 50080）的要求，取樣后盡快裝入試模

裝模時用振搗棒輕輕振搗（或用橡皮錘輕敲試模側面），排除氣泡，使拌合物密實，表面抹平，避免過振導致離析

將試模置于溫度為 20℃±2℃、相對濕度≥90% 的環境中養護，直至測試

3. 環境要求

測試環境溫度：20℃±2℃，相對濕度≥50%

避免陽光直射、氣流劇烈或振動干擾

三、操作步驟

1. 初凝時間測定

初始測試時間：自混凝土加水攪拌開始計時，根據混凝土初凝預估時間，提前 30min~1h 開始測試（一般普通混凝土在 3~6h 后開始）。

試針選擇：安裝初凝試針（直徑 2.5mm）。

貫入操作：

將試模放置在主機工作臺上，調整試針位置，使其與試樣表面接觸（但不施加壓力）。

啟動升降機構，使試針以規定速度垂直貫入試樣，貫入深度控制在 25mm±2mm（記錄實際貫入深度）。

每次貫入點應至少相距 25mm，且距試模邊緣不小于 25mm，避免在同一位置重復測試。

阻力計算：根據公式計算貫入阻力（MPa）：

貫入阻力 = 荷載（N）÷ 貫入面積（mm2）

（注：初凝試針截面積為 4.909mm2，終凝試針為 1.005mm2）

重復測試：每隔一定時間（初期可 30min 一次，接近初凝時縮短至 15min 一次）重復測試，直至貫入阻力達到 3.5MPa，記錄此時的時間即為初凝時間。

2. 終凝時間測定

試針更換：初凝測試完成后，更換終凝試針（直徑 1.13mm）。

貫入操作：方法同初凝測試，但需注意：

終凝前測試間隔可延長至 30min~1h 一次，接近終凝時縮短至 15min 一次。

若試針貫入時遇到石子，可在旁邊重新選擇測試點。

終凝判斷：當貫入阻力達到 28MPa 時，記錄此時的時間即為終凝時間。

3. 數據記錄

每次測試需記錄：測試時間（精確至分鐘）、貫入阻力值、貫入深度、試針狀態等。

繪制 “時間 - 貫入阻力" 曲線，通過曲線更直觀判斷初、終凝時間。

四、注意事項

試針貫入后，應緩慢提升，避免帶動試樣表面，影響后續測試。

測試過程中，若試模內試樣表面干燥，可適當噴灑少量清水（僅濕潤表面，不積水），防止試樣失水過快。

同一組混凝土應制作 3 個試模，取 3 個試樣測試結果的平均值作為最終凝結時間，若其中一個與平均值差值超過 30min，需重新測試。

測試完成后，及時清理試針和試模，試針若有磨損或彎曲需更換，試模洗凈后晾干備用。

五、儀器維護

每次使用后，主機升降機構需涂抹潤滑油，防止生銹卡頓。

試針應單獨存放于專用盒內，避免碰撞損壞。

定期（建議每半年）由專業機構校準儀器荷載、貫入速度等參數，確保符合標
