一、概述
　　超聲波發生器，又叫超聲波驅動電源、電子箱、控制箱，是大功率超聲系統的重要組成部分。主要作用是產生大功率高頻交流電流，驅動超聲波換能器工作。一個完善的超聲波發生器可保證大功率超聲系統穩定、安全的工作，并可監控大功率超聲系統的工作頻率、功率等參數，同時能夠根據用戶不同要求，實時調整各種參數，如功率、振幅、運行時間等。
　　傳統的超聲波發生器，采用經典的模擬電路，以自激式發生器為主。具有頻率跟蹤快，成本低，制作簡便等優點。但正因?yàn)槭遣捎玫哪M信號控制，電路簡單，故操作要求高、信號易受干擾及頻率匹配需人工完成等缺點。由于這些缺點的存在，給用戶操作帶來許多不便，也降低了整個系統的可靠性。
　　本套超聲波智能數控發生器，是*的數字智能化設備，較傳統的模擬自激式超聲波發生器有重大的突破。其使用更加簡便，并實現了人機界面數字化控制和全程微電腦頻率跟蹤。本套設備提高了信號傳輸效率，克服了傳統超聲波發生器的缺點，改進了人機界面的顯示，大大增強了大功率超聲系統工作的穩定性和可靠性。

二、設計特點

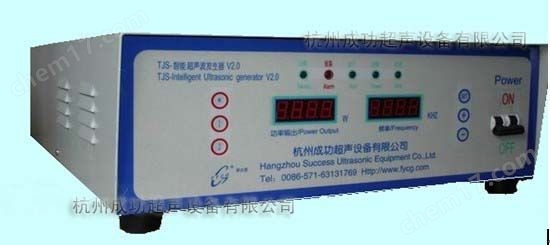

　　超聲波智能數控發生器V2.0，參考了國內外*的數字電路，并結合公司自身*代超聲波發射器特點自主設計并制造。目前本設備已經開始批量應用于本公司的大功率超聲波系統，受到了新老客戶的*認可。
超聲波發生器V2.0主要功能特點：
1. 全程數字電路控制，抗*力強。
2. 實現了全微電腦控制，智能頻率跟蹤，提高了信　　　　號輸出轉化效率。
3. 準確顯示頻率、功率及運行狀態。
4. 可實時調整系統功率、振幅和運行時間，具有過壓過載報警保護。
5. 元器件全部采用國外廠商提供，設有冗余系統，增強整機穩定性。
6. 匹配電路采用計算機模擬仿真設計，結合數據計算和上機老化操作保證發生器與超聲波振動系統的良好匹配。
7. 人機界面良好，機箱整體設計牢固美觀，便于操作人員操控。

三、系統具體參數
　　超聲波發生器V2.0由微電腦頻率自動跟蹤、大功率放大電路、顯示面板、時間控制系統和反饋電路等組成。
主要參數如下：
額定輸入電壓：AC 220V，50Hz
zui大功率：3000W
工作頻率范圍：15KHz～60KHz
頻率跟蹤類型：微電腦頻率自動跟蹤
外形尺寸：長535mm、寬390mm、高132mm
