目前我國非金屬礦產材料的超細深加工普遍采用的是高速?zèng)_擊粉碎機、雷蒙機、球磨機及流化床氣流粉碎機，前三者存在著設備零部件磨損大、介質磨損易污染物料及能量利用率不高等缺點，氣流粉碎機雖然粉碎物料細度很好，但電耗太大，不經濟，沒法在非礦深加工領域推廣。因此在非礦深加工領域迫切需要一種性能優秀的超微粉碎機，它必須具備設備耐磨不易損，粉碎能量利用率高，深加工細度好等優點。針對此形勢的需求，我公司組織機電、工程陶瓷、空氣動力等領域的工程師群體，研究開發了JNGY系列新概念輥壓式超微粉碎機，已申報。

新概念輥壓式超微粉碎機的結構與工作原理：

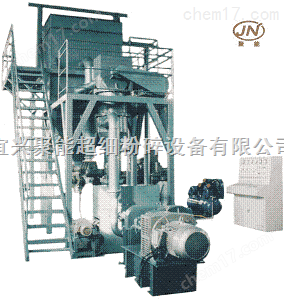

　該機由給料裝置、驅動裝置、加壓裝置、陶瓷復合輥及空氣動力分散器及空氣分級機等組成。

        輥壓結構（如圖1）具有固定輥和移動輥各一個，轉速相同、方向相反。物料通過給料裝置進入兩個輥?zhàn)拥纳峡?，由移?dòng)輥對物料層施加壓力，使之連續通過間隙zui窄部，其中空氣從邊緣逃逸，物料在輥間受到擠壓而粉碎，屬粒子間層壓粉碎。物料粉碎時通常結成小塊，本機配有空氣動力分散器消除結塊，空氣分級機進行分級。粗粒粉碎時通常結成小塊，本機配有空氣動力分散器消除結塊，空氣分級機進行分極。粗粒返回輥壓粉碎，細粒由旋風分離器、集塵器收集。

工作原理及工藝流程圖2所示
