通道

2

帶寬

25MHz

采樣方式

實時采樣

250MS/s

波形捕獲率

2000wfs/s

輸入

輸入耦合

直流﹑交流,接地（DC,AC,GND）

輸入阻抗

1±2%ΜΩ，與30±3pF并聯

探頭衰減系數設定

1X,10X,100X,1000X

zui大輸入電壓

400V（DC+AC峰值、1ΜΩ輸入阻抗）    （10:1探頭衰減）

通道間隔離度

優于40：1

通道間時間延遲（典型）

150ps

水平

波形內插

sin（x）/x

記錄與儲存

存儲深度：1M采樣點

掃描范圍（S/div）

20ns/div ～ 50s/div,1-2-5進制（60MHz\80MHz\100MHz）

采樣率和延遲時間精確度

±50ppm（任何≥1ms的時間間隔）

時間間隔（△T）

測量精確度（滿帶寬）

單次:±（1采樣間隔時間+50ppm×讀數+0.6ns）﹥16個平均值:±（1采樣間隔時間+50ppm×讀數+0.4ns）

垂直

模擬數字轉換器（A/D）

8比特分辨率,兩個通道同時采樣

偏轉系數

2mV/div ～10V/div（在輸入BNC處）

位移范圍

±10div

模擬帶寬

25MHz

低頻響應（交流耦合，-3dB）

≤10Hz（在BNC上）

上升時間（在BNC上典型的）

≤14ns

直流增益精確度

2mv/div，5mv/div時±4%（采樣或平均值采樣方式）;

10mv/div～10v/div時:±3%（采樣或平均值采樣方式）

直流測量精確度（平均值采樣方式））

垂直位移為零,且N≥16時:±（4%×讀數+0.1div+1mV）;垂直偏轉系數≥5mV/div;N≥16時:±[3%×（讀數+垂直位移讀數）+（1%×垂直位移讀數）]+0.2div）垂直偏轉系數從2mV/div到200mV/div加2mV;垂直偏轉系數500mV/div到10div加50mV.

電壓差（ΔV）測量精度（平均值采樣方式）

在同樣的設置和環境條件下,經對捕獲的≥16個波形取平均值后波形上任兩點間的電壓差（ΔV）:±（3%×讀數+0.05div）

觸發

觸發靈敏度

≤1div

觸發電平范圍

內部

距屏幕中心±5div

EXT

±3V

EXT/5

±15V

觸發電平精確度（典型的）精確度適用于上升和下降時間≥20ns的信號

內部

±（0.3div×V/div）（距屏幕中心±4div范圍內）

EXT

±（6%設定值+40mV）

EXT/5

±（6%設定值+200mV）

預觸發能力

正常模式/掃描模式、預觸發/延遲觸發、預觸發深度可調

釋抑范圍

100ns-1.5s

設定電平至50%（典型的）

輸入信號頻率≥50Hz條件下的操作

邊沿觸發

邊沿類型

上升、下降

脈寬觸發

觸發模式

（大于,小于,等于）正脈寬，（大于,小于,等于）負脈寬

脈沖寬度范圍

40ns-20s

視頻觸發

觸發靈敏度

（視頻觸發,典型的）

內部

2div峰間值

EXT

400mV

EXT/5

2V

信號制式和行/場

頻率（視頻觸發類型）

支持標準的NTSC和PAL制式,行數范圍是1-525（NTSC）和1-625（PAL）

交替觸發

CH1觸發

邊沿、脈寬、視頻

CH2觸發

邊沿、脈寬、視頻

測量

光標

手動模式

光標間電壓差（ΔV），光標間時間差（ΔT），ΔT的倒數（Hz）（1/ΔT）

跟蹤模式

波形點的電壓值和時間值

自動測量

峰峰值、幅值、zui大值、zui小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1-＞2 （上升） 、延遲1-＞2 （下降） 的測量

數學操作

加、減、乘、除、FFT

存儲波形

28組波形、28種設置

FFT

Window

Hanning,Hamming,Blackman,Rectangular

采樣點

2×512 points

李沙育圖形

相位差

±3 degrees

顯示

顯示類型

對角線為145 mm （5.7英寸）液晶顯示

顯示分辨率（顯示）

320水平×RGB×240垂直象素（彩色屏）

顯示色彩

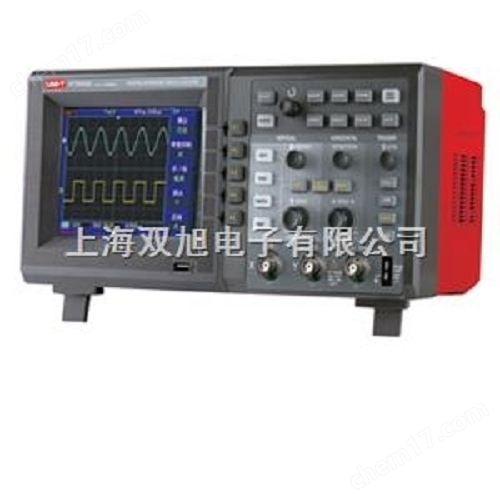

彩色（UTD2025C）

顯示對比度

可調

背光強度（典型的）

300nit

顯示語言種類

中文簡體,中文繁體,英文

探頭補償器輸出

輸出電壓（典型的）

約3V,峰-峰值≥1MΩ負載時

頻率（典型的）

1kHz

接口功能

標準配置

1個USB（D）；1個USB（H）；1個Pass/Fail

選配件

LAN

電源

電源電壓

100-240V    ACRMS       45Hz到440Hz,CAT  II

耗電

小于30VA

保險絲

F1.5AL 250V

環境

溫度

操作：0℃～+40℃

非操作：-20℃～+60℃

冷卻方法

自然冷卻

濕度

+10℃~+30℃:≤95%±5%RH,

+30℃~+40℃:≤75%±5%RH

高度

操作3,000米

非操作15,000米

機械規格

尺寸

320mm（寬）×150mm（高）×292mm（深）（機身尺寸）

445×410×270 mm （標準包裝尺寸）

重量（凈重）

機身

2.5 kg

2臺含包裝

9.2 kg（標準包裝毛重）

IP防護

IP2X
