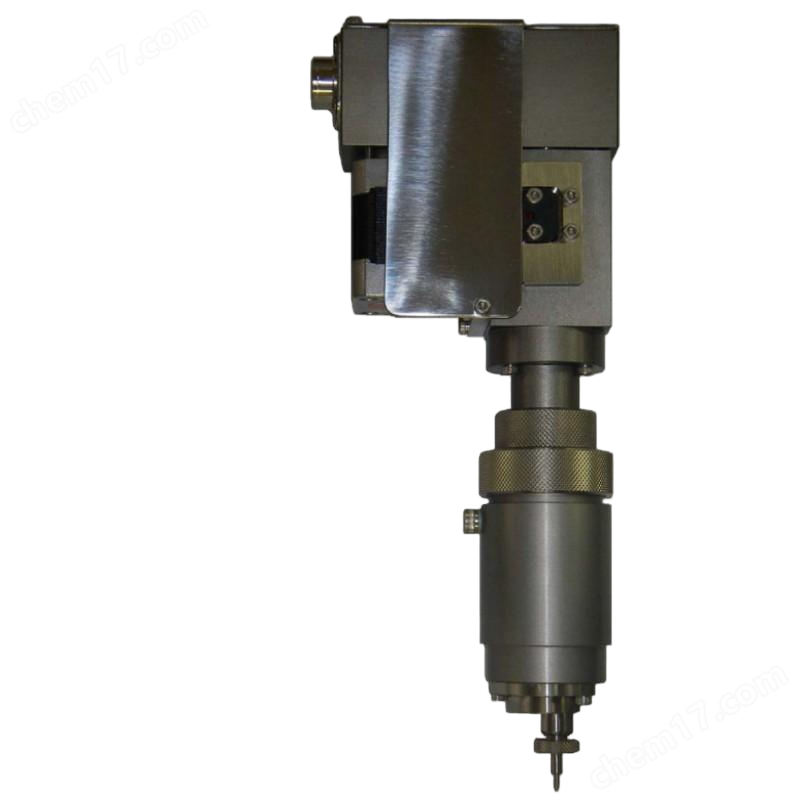

日本NEUBERG 小型輕量無密封液中式分配器 ＮZA2

 日本NEUBERG 小型輕量無密封液中式分配器 ＮZA2

NZ型是為微量高速噴出而開發的層疊型壓電元件驅動的小型輕量無密封液中式分配器。

從藥液、電解液等低粘度液到環氧、銀糊等高粘度液，可以對應廣泛粘度范圍的液體，在需要每滴精度管理的領域發揮特性。

通過計算機設定控制壓電元件上的電壓，可以數字地進行噴出量的調整。
特征
●用柱塞方式進行高精度的噴出。
通過強制驅動、流道寬的閥門、死區少的短流道、壓電元件和位移擴大機構設定行程的計量柱塞的組合，長期穩定地進行噴出，保持精度。為了防止粒子產生，提高耐久性，泵部分是超硬合金制。
●小型輕量。
閥的開閉利用位移擴大機構放大了的壓電元件的位移，小型輕量化了驅動部。
也可以在位移放大機構中組裝應變儀，確認動作。
●可高速噴出。
噴出液體的速度由對壓電元件施加電壓時的時間決定。可以從低速到高速進行廣泛的設定。
●可遠程設置。
噴出量、噴出速度、連續動作次數由壓電元件的動作決定，動作設定利用計算機。
動作說明
NZ型由中心起出口閥作用的桿狀針閥、其外周管狀計量柱塞以及其外周管狀入口閥組成。

各閥如下圖所示動作，關閉針閥，打開入口閥，使計量柱塞上升規定量，以吸入液體的狀態為原點。

根據開始信號關閉入口閥，打開針閥，用計量柱塞擠出液體。噴出后，關閉針閥，打開入口閥返回吸入動作。
