FRC-400KV交直流分壓器
參考價 | ¥ 3500 |
訂貨量 | ≥100件 |
- 公司名稱 上海勝緒電氣有限公司
- 品牌 勝緒電氣
- 型號
- 產地 上海
- 廠商性質 生產廠家
- 更新時間 2025/8/20 12:54:24
- 訪問次數 23
聯系方式:曹經理13774416198 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
數字式接地電阻測試儀,斷路器動特性測試儀 ,蓄電池負載測試儀,便攜式直流高壓發生器,數字高壓絕緣電阻測試儀,變比組別測試儀,20A直流電阻測試儀,絕緣油耐壓測試儀,手表式近電報警器,油浸式試驗變壓器,高壓試驗變壓器
產地類別 | 國產 | 應用領域 | 環保,能源,電子/電池,電氣,綜合 |
---|

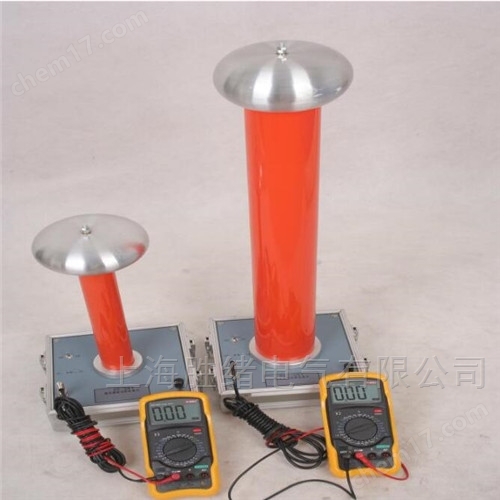

FRC-400KV交直流分壓器
此裝置采用平衡式等電位屏蔽結構,在密封的絕緣筒內部采用上等電子元件,而使整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點,因此它是現場測量的理想儀表。
1、精度高
AC:1.0% DC:0.5% ;
是高壓靜電電壓表的更新?lián)Q代產品;
2、**可靠
本裝置是由高壓測量部分和低壓顯示儀表構成。工作時高壓部分和低壓儀表分開,工作**可靠;
3、讀數方便
本裝置由高壓分壓器上端均壓罩為高壓端,可直接接入被測高壓,下端有專用接地端,供接地使用,用專用電纜連接高壓分壓器和低壓顯示儀表,并選擇相應的電壓和量限即可開始測 量,讀數即為kV數;
4、攜帶方便
本裝置便攜式結構,整機用鋁合金包裝箱作機殼,使用、攜帶十分方便。
電壓等級:AC(DC):50、100、150、200、300 、400 、500(kV)
分 壓 比:1000:1
精 度:AC 1% DC 0.5%
溫度系數:0.02%/℃
FRC-400KV交直流分壓器測量原理
圖1 測量原理圖
本儀器采用阻容分壓法測量高壓交直流,如圖1所示。左側是高壓部分,采用阻容分壓電路,由阻抗Z1和Z2兩部分組成。高壓Ui從上端均壓球處輸入,從阻抗Z2處輸出低壓取樣信號Uo;右側是低壓顯示表,用于處理低壓取樣信號Uo。低壓取樣信號Uo經整流濾波放大處理后送入低壓顯示表顯示。高壓Ui和Uo關系式如公式(1)所示:
