一、前言

使用者須充分理解本說明書對于使用本產品的要求 。如有疑問 ,  請聯系咨詢供貨商。此說明書請妥善保存在設備使用現場。

二、產品簡介

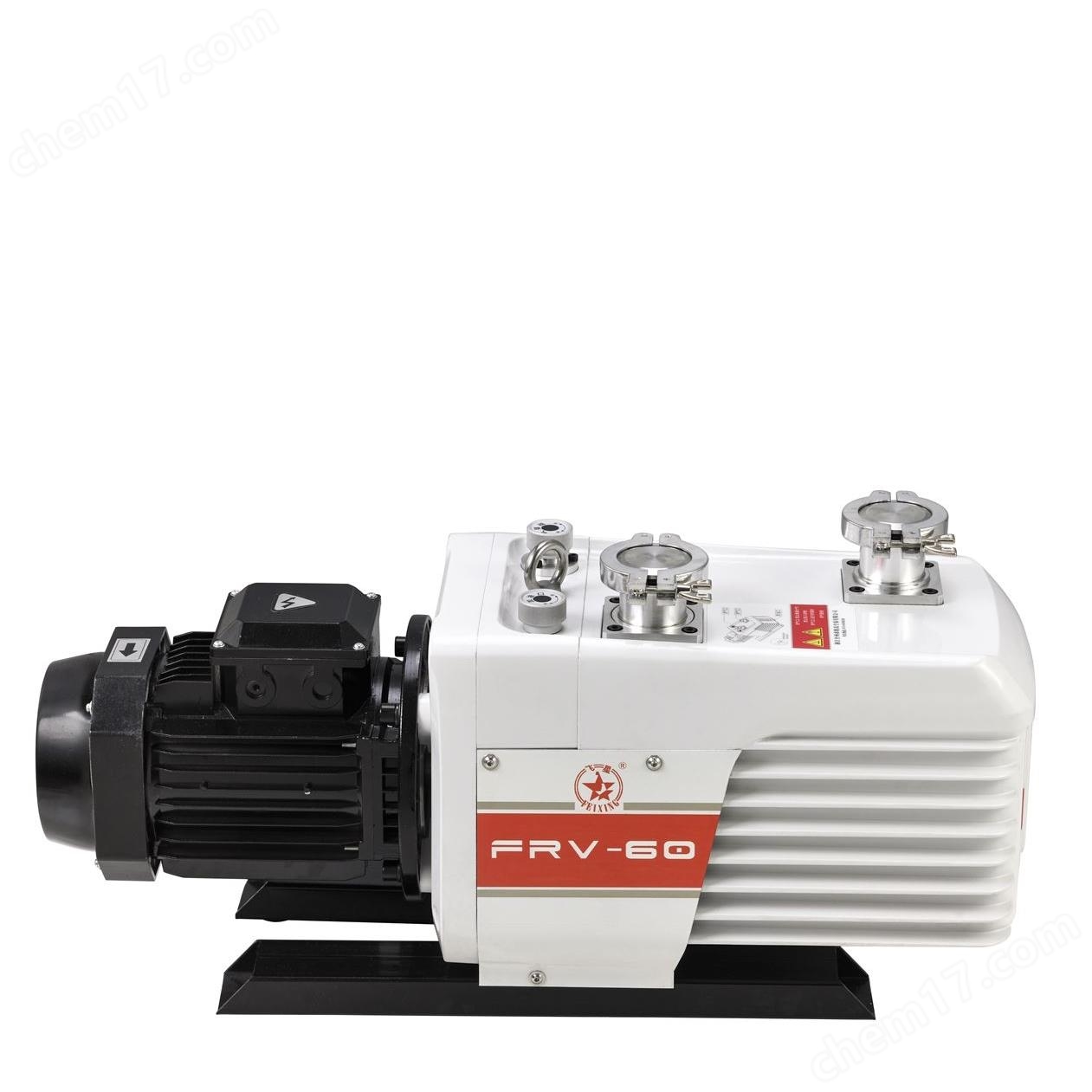

該系列真空泵是一款基本型的真空獲得設備。

采用雙級壓縮 ,   兩旋片結構 ,  風冷型 。采用專用真空泵油作為工作液。

三、型號參數

抽氣速度 :  理論上該型真空泵的每秒抽氣速度 ,  單位 是升每秒。

極限真空：理論上該型真空泵可以達到的真空度，單 位是帕斯卡（分壓力）。

注意 :   該型泵長期連續運轉時 ,   工作壓力必須低于 1300pa

客戶在查詢配件或相關服務時 ,   需要提供產品型號 ,   出廠編號及出廠日期。

四、產品應用范圍

本真空泵使用于粗中真空領域。適合于抽除空氣和干燥氣體 , 不能抽除有腐蝕性的 , 有毒的 , 易燃易爆的氣體 ,   不能抽吸固體或液體。

抽除密度高于大氣的氣體  (入口壓力高于大氣壓時)  會造成泵的過載,  會造成對泵的損害 。 抽取的氣體中有一定數量的水蒸氣時 ,   建議打開氣鎮閥 ,  供貨商 。

五、運輸-包裝-儲存

安裝前請檢查收到的泵有無運輸造成的損壞。

泵的進氣口用塑料塞密封 ,  運輸途中不會有異物進入泵腔。

使用泵上的起吊螺釘  (或提手)  用合適的起吊裝置將泵從包裝箱中取出 。

長期儲存真空泵前應該將油放盡 ,  用膠塞封閉吸氣及排氣口 ,  在室內干燥無塵區域儲存 ,  最 好維持原包裝的狀況 。包裝物應按照環保法規外置或回收利用 。

六、安裝-啟動-運轉

1 .   安裝就位

安裝區域?yàn)榉潜▍^(qū)域 。隔爆場合下的應用請咨詢供貨商  。   環境溫度符合要求 :   0 至 40 攝氏度 ,   環境壓力不高于大氣壓 。

環境條件符合電動機防護等級  (可查電機銘牌) ,  通常為 IP55  真空泵表面不接觸易燃物 。 確保真空泵安裝在有良好通風的位置 ,  與周邊物體的間距不小于 20CM, 如多臺泵并排安裝 , 間距不小于 50CM  確保安裝位置便于觀察油位。

如需在安裝現場進行保養維護工作 ,  必須預留維修通道及保養的拆裝空間 。

泵必須水平安放或固定在平坦的表面上 ,   不允許其他安裝方式。 泵可通過橡膠減震腳上的螺孔堅固在平臺或支架上。

2 .   吸氣管道的連接

取下進氣口和排氣口的密封塑料  (橡膠)  塞。 進氣口可由真空密封的硬管或柔性管連接 。

采用硬管鏈接不能使泵的吸氣口法蘭產生附加應力 ,  必須安裝過渡柔性接頭 ,  為避免降低泵 的抽氣速率 ,   吸氣管道的通徑不宜小于泵的進氣法蘭通徑。

如吸氣管路較長 ,  需謹慎選用較大口徑的管道 ,   以免降低整個系統的效率 ,  如有疑問請咨詢 供貨商 。

不允許有外來固體顆粒 (如管道的焊渣) 及液體等進入吸氣管 ?？勺稍児?yīng)商選用合適的過 濾裝置。

如被抽氣體有一定量可凝性氣體  (如水汽) ,   應在吸氣管道中加裝截止閥 ,  排液運管及排液 閥  為防止停機返流 ,   (泵停機后真空泵油被倒吸至真空容器或吸氣管道內) ,  建議在泵口加 裝截止閥  ( 電磁閥或氣動閥) 。泵自帶的止回閥不能確保絕對的可靠。

3 .排氣的連接

該型泵在使用過程開始 ,  會有少量油霧從排氣口排出 。 沒有特別要求的場合下 ,  泵可以直接排放大氣 。

如在室內或?qū)ε欧庞幸蟮膱?chǎng)合使用時 ,  可外接油霧過濾器 ,  解決油霧問題 。(詳見十三、 可選配件)

七、 加油

泵啟動之前必須加入真空泵油 。

擰開加油塞將油緩慢加入泵內 。加油后待油位靜止后觀察 ,  油位應低于但接近油位鏡的最高油位線 處。

擰緊加油塞 。

八、電氣連接

電氣連接必須由專業人員進行 。(嚴格按照電機銘牌及接線盒內的接線說明操作)   確認電源 的電壓和頻率和電機的銘牌值一致。

如真空泵安裝在可移動的機座上 ,  線纜應安裝拖鏈或采用掛纜 ,   以免扯斷或磨破。

試轉向前 ,  可用手轉動聯軸節或電機風扇 ,  把泵腔內的存油排出 ,   以免反轉時噴油 。 從電機風扇 一端看 ,   葉輪應為順時針轉 ,  如箭頭所示。

短暫?jiǎn)?dòng)電機 ,   檢查泵的旋轉方向 。  如需改變旋轉方向 ,  對調三相電源中的任意兩相 。

九、運轉

1 .泵在冷油啟動后的前幾十秒鐘運轉噪音偏大 ,   是正?，F(xiàn)象。

2 .為抽除可凝性的蒸汽 ,  如 :  大量水蒸氣 ,  干燥工藝等 。在操作之前應打開氣鎮閥 ,  關閉進

氣口運轉 20-30 分鐘 ,  使泵達  到 60 攝氏度以上的正常工作溫度 。只有達到這個工作溫度才 能有效地抽除可凝性氣體。

3 .泵使用后 ,  應該再關閉吸氣口運轉 15-30 分鐘使泵油凈化 。(尤其對于抽吸氣體中水汽含 量較多的情況)

4.泵的正常工作溫升可達 50-60 攝氏度以上,泵表面高溫請勿觸摸 5 .泵不能長期抽大氣 ,  通大氣時間不能超過2分鐘

6 .泵可以長期不間斷工作 ,  但需要按照維護要求每日觀察油位及油的顏色。

7.每小時超過 10 次以上的啟動和關閉會嚴重影響泵和電機的正常壽命 。建議加裝控制閥來 達成真空管路的接通和關閉 。

十、 日常維護

真空泵的維護項 目與時間間隔根據每個用戶的不同工況而定。

以下維護項目及時間間隔僅供參考 。用戶需要根據實際工況縮短或延長時間間隔 。

注意:對于重污染環境 ,   多塵環境 ,  潮濕高溫等環境下工作的真空泵 ,  或者所抽除的氣體中 含水汽 ,  少量溶劑氣體 ,  有顆粒物 等工況下 ,   需要縮短保養間隔 。
