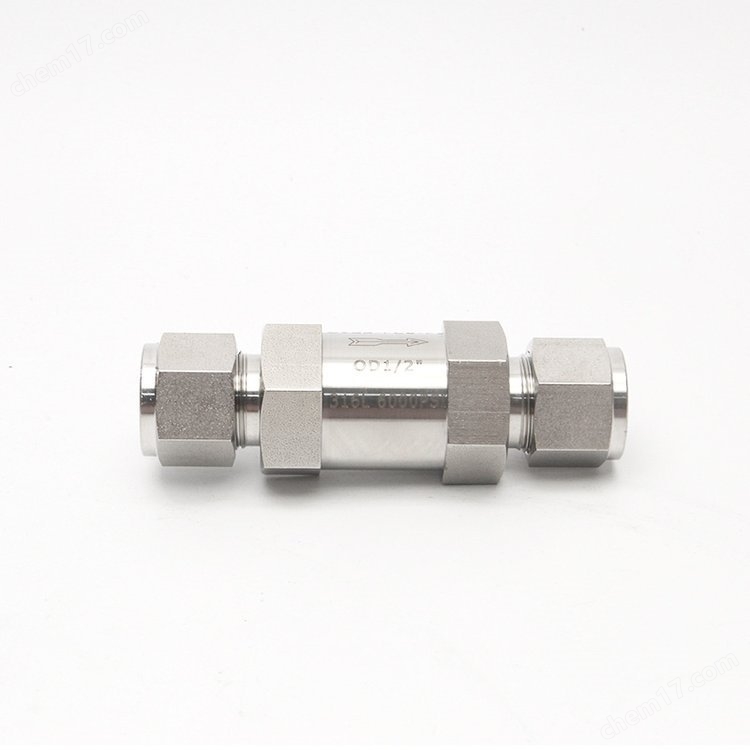

H91X卡套式單向閥產品介紹

H91X卡套式單向閥（又稱逆止閥）是一種通過卡套連接方式安裝的自動閥門，主要用于防止管路介質倒流，保障系統安全運行。其結構緊湊、密封可靠，適用于多種工況，廣泛應用于石油、化工、電力、儀表等行業。

H91X卡套式單向閥工作原理與特點

1. 工作原理

閥門內部設有彈簧和擋板結構：介質正向流動時，推力克服彈簧力頂開擋板，閥門開啟；介質反向流動時，擋板在彈簧和反向壓力作用下壓緊密封面，閥門關閉，實現單向流通控制。

2. 核心特點

• 自動啟閉：無需外部驅動，依靠介質壓力自行動作，響應迅速。

• 結構緊湊：整體式閥體設計，占用空間小，適合狹窄管路安裝。

• 密封可靠：卡套連接與多材質密封面組合，確保高壓、高溫工況下無泄漏。

應用場景與選型建議

1. 典型應用領域

• 工業管道：石油、化工、熱電廠的泵出口或容器進出口，防止介質倒流。

• 儀表系統：與壓力表、流量計等配套，保護精密設備免受反向壓力沖擊。

• 特殊環境：高溫高壓管路（如化肥廠、水泥廠）或腐蝕性介質輸送（選用不銹鋼材質）。

2. 選型注意事項

壓力匹配：根據系統工作壓力選擇對應PN等級，避免超壓使用（如高壓系統優先選PN320型號）。

溫度與介質兼容性：高溫或腐蝕性環境需選用不銹鋼閥體+金屬硬密封。

1. 安裝步驟

H91X卡套式單向閥的安裝需要嚴格按照標準操作流程進行，以確保閥門的密封性和功能性。以下是具體的安裝步驟：

第一步：將管子插入接頭，確保管子端部達到接頭底部，并用手指擰緊卡套螺母。

第二步：在卡套螺母的6點位置做一標記。

第三步：用扳手固定接頭本體，旋轉卡套螺母一又四分之一轉，這時所做標記旋轉540度，至9點鐘位置。

第四步：通過螺紋機械式推進，卡套螺母向前運動推動后卡套向前，同時后卡套推動前卡套向前運動。

第五步：接頭本體向內擠壓前卡套，前卡套消除其內徑與管子外徑間的公差。

第六步：隨著后卡套的推進，前卡套向前向內動作，后端抬起，與接頭本體斜面形成密封。

第七步：隨著管子更大的變形和本體斜面與前卡套接觸面的增大，更大的阻力迫使后卡套向內動作，從而在管子上形成第二道牢固的支撐。

在安裝過程中，還需特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向一致，否則就會截斷介質的正常流動。此外，閥門安裝前必須進行外觀檢查，并進行強度和嚴密性能試驗，合格后方可使用。
