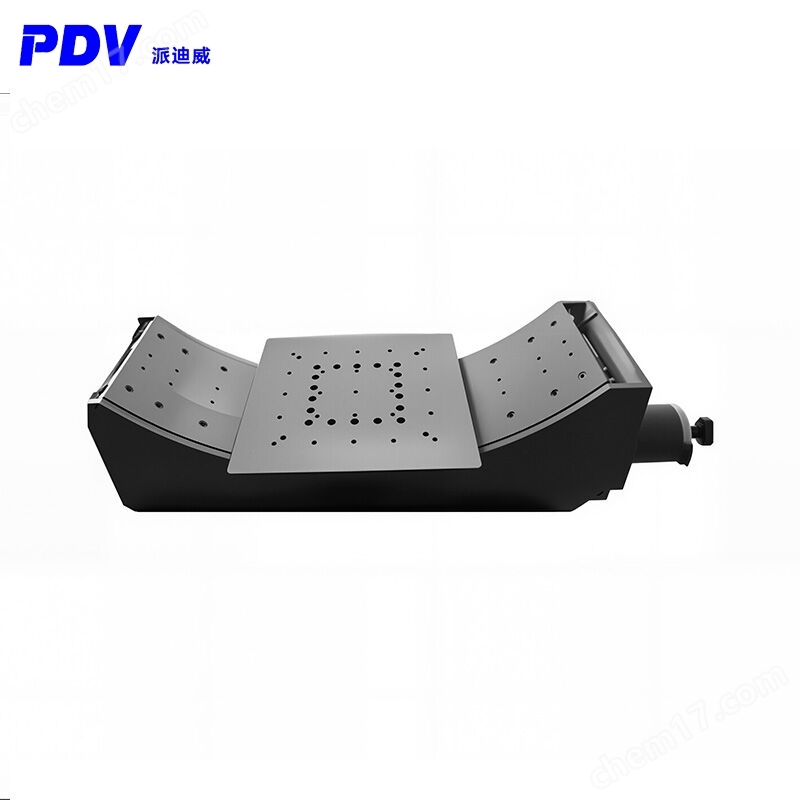

PT-GD330 精密電動角位臺正負30度
| 參考價 | ￥28800.00 |
具體成交價以合同協議為準
- 公司名稱 北京派迪威儀器有限公司
- 品牌PDV/派迪威
- 型號PT-GD330
- 所在地北京市
- 廠商性質生產廠家
- 更新時間2025/8/20 10:21:19
- 訪問次數 40
規格
| PT-GD330 | 28800.00元 | 100 件可售 |
聯系方式：吳東13691286875 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 綜合 |
|---|
產品特性：
精密型電動角位臺（蝸輪蝸桿）：PT-GD330
1、標配步進電機和RS232接口，運動控制器可對其實現自動化控制
2、旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
3、采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回極小
4、設計精巧的消空回結構，可調整長期使用造成的空回間隙
5、特殊的結構設計保證了角位臺臺面極低的偏擺和傾斜，使運動更加平穩
6、臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
7、步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
8、電動角位臺可平放使用也可立式使用，可與其他種類臺子組成多維電動調整臺
9、電動角位臺成對設計，可疊加，可單獨使用，兩種旋轉半徑精心設計，疊加后可繞一共點兩維正交旋轉
10、具有限位功能，初始零位功能，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制
產品參數：
| 型號 | PT-GD330 |
| 角度范圍 | ±30° |
| 臺面尺寸 | 300×300mm |
| 傳動比 | 859:1 |
| 旋轉中心高 | 347mm±0.2mm |
| 驅動機構 | 渦輪和蝸桿機構 |
| 導軌形式 | 交叉滾柱導軌 |
| 步進電機（1.8°） | 86BYG |
| 主體材料 | 鋁合金 |
| 表面處理 | 陽極氧化發黑 |
| 中心承載 | 120kg |
| 重量 | 20kg |
| 分辨率 | ≈0.02°（無細分） |
| 旋轉中心精度 | 0.1mm |
| 速度 | 10°/sec |
| 重復定位精度 | ±10'' |
| 絕對定位精度 | ±20'' |
| 空回 | ±15'' |
| 丟步 | 5'' |
產品尺寸：
