可編程直流電子負載 63600系列
具體成交價以合同協議為準
- 公司名稱 深圳市日圖科技有限公司
- 品牌
- 型號
- 產地
- 廠商性質 代理商
- 更新時間 2025/8/13 16:07:30
- 訪問次數 10
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
IM3536（日置LCR測試儀）；RSA306（泰克便攜式頻譜分析儀）；TSG4100（泰克RF矢量信號發生器）；PW3335（日置功率計）；MDO3000系類（泰克混合域示波器）
功率 : 100W x 2 (雙通道)，300W & 400W
電壓范圍 : 可達 80V

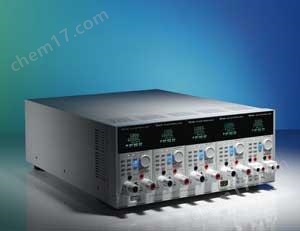

可搭載 5 個模塊，達 2000W，負載模塊可達 400W
單一外框可達 10 個通道
的低電壓操作特性 0.4V @ 80A(Typical)
定電流、定電阻、定電壓及定功率操作模式
定阻抗(CZ)模式仿真電容性負載開機
| 型號 | 描述 |
| 63600-1 | 單一負載模塊外框 |
| 63600-2 | 雙負載模塊外框 |
| 63600-5 | 五個負載模塊外框 |
| 63610-80-20 | 可編程直流電子負載 80V/ 20A/100W x 2 |
| 63630-80-60 | 可編程直流電子負載 80V/ 60A/300W |
| 63630-600-15 | 可編程直流電子負載, 600V/15A/300W |
| 63640-80-80 | 可編程直流電子負載 80V/ 80A/400W |
| A636000 | GPIB控制接口 |
| A636001 | 以太網絡(Ethernet)控制接口 |
| A636003 | 信號外接板(測試針) |
| A636005 | 信號外接板(BNC) |
| A632006 | NI USB-6211多功能DAQ數據擷取卡 |
63600 系列直流電子負載，主要是供A/D 電源供應器、 D/D 轉換器、充電器、電池、配接器(adapter)及一些電力電子元件等產品測試使用，另外，對于研發部門、產品量產及一些進料檢驗的應用等，63600 都能展現其優異的性能。63600 運用DSP 的新技術開發了的定阻抗 (CZ)操作模式，此模式可模擬非線性負載的實際拉載狀況。

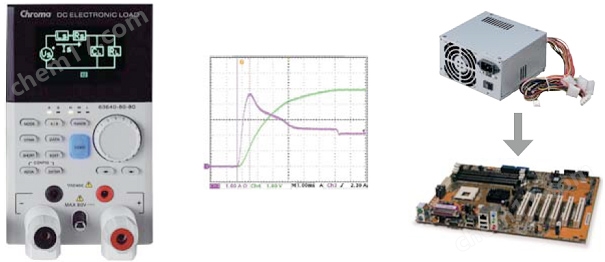

CZ 模式
63600 系列可在低電壓(0.4V) 下拉載其額定電流。此特性于Point-of-Load 的D/D測試及燃料電池的測試上，仍保有其的拉載能力。

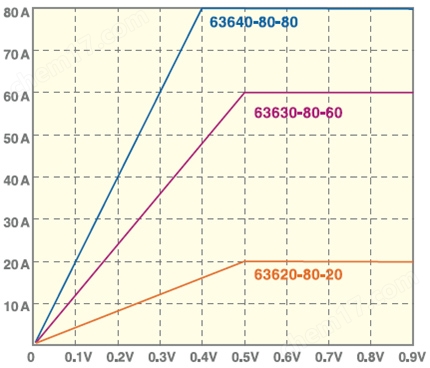

Low Voltage & V-I Curve Operating Characteristics (Typical)
63600 系列可透過可編程的拉載電流準位、電流爬升率 /下降率、持續時間和Von點電壓等功能來模擬廣泛的動態負載應用。63600 也有自動變頻動態掃瞄功能(亦即不同頻率的負載模擬)以滿足ATX 電源供應器的需求。再者，亦提供了100組的儲存功能，并可隨時呼叫使用者所儲存的設定值。在自動化的測試上，此儲存、呼叫的功能可縮短測試時間。

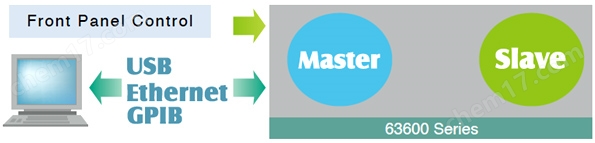

63600 具有智慧型主/從控制模式，當負載功率需求增加時，可透過并聯的方式(主/從控制)來達到所需的電流及功率。當設定成主/從控制模式時，所有設定成主/從控制的模組形同一個單一負載，使用者僅需在主模組上編程負載電流，主模組經過自動計算后會將電流分配至其他模組，如此可大大簡化使用者的操作步驟。63600 同時備有 USB 標準界面、GPIB 選配介面及 Ethernet 選配介面，使用者可透過這些介面進行遠端控制及其他的自動測試應用。

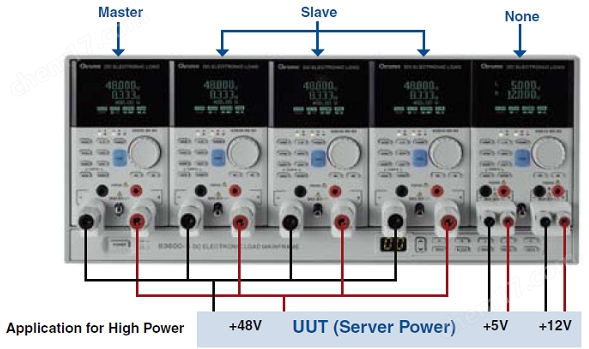

主/從式并聯操作
63600 系列包含了的時間 & 量測功能設計，量測范圍為 2 毫秒 ~ 100,000 秒。此精準的時間量測特性可應用在電池放電測試與其他相同的應用上。使用者需在進行電池放電測試時設定終止拉載電壓&停止拉載時間。
時間量測功能可應用在電池與超電容的放電時間、保險絲及斷路器的跳脫時間、ATX 電源及 D/D 電源供應器的電壓爬升時間和其他相同的應用等。
電池放電測試
63600 系列內建 100 組可編程負載時序，可供使用者模擬各種不同的真實拉載狀況，此外，每一模組都可獨立操作或同步操作，因此每個模組可獨立執行各自時序，并一起同步開始拉載。以下舉例說明一般常見的編程時序應用。
1. 電池放電及其他應用(筆記型電腦、電動汽車和電動機車)，模擬各種不同的真實拉載電流波形，亦即提供二個電流準位以上的動態電流模擬或 one shot 拉載模擬。 (供單一通道輸出的待測物)
2. ATX12V 電源供應器混合負載調變。(供多通道輸出的待測物)
3. 印表機電源供應器于峰值功率周期測試。(供三通道輸出的待測物)
使用者可透過 63600 的數位化擷取功能紀錄電壓、電流暫態波形，數位化擷取功能可讓使用者更方便的操作，更可節省使用者的時間。以下是設定參數值的規格。
采樣時間 : 2 微秒 ~ 40 毫秒 / 解析度 : 2 微秒 (設定采樣的時間間格)
采樣點 : 1 ~ 4096 (設定總采樣點)
63600 整合了即時精準的電壓、電流量測功能，每個模組都具有三個檔位、解析度高達16 位元。使用者可于線上做即時的電壓量測和調整，也可使用前面板上的按鍵進行短路模擬測試。透過前面板的VFD 顯示器及旋鈕，即可在63600 系列電子負載上做簡易的操作與設定，更能透過Ethernet、USB 和GPIB 等介面進行遠端控制。
63600 也包含了例行性自我診斷功能及過功率、過電流、過溫度的保護，此外還提供了過電壓、正負極反向告警，此的保護功能，更能確保63600 系列的品質與可靠度。
