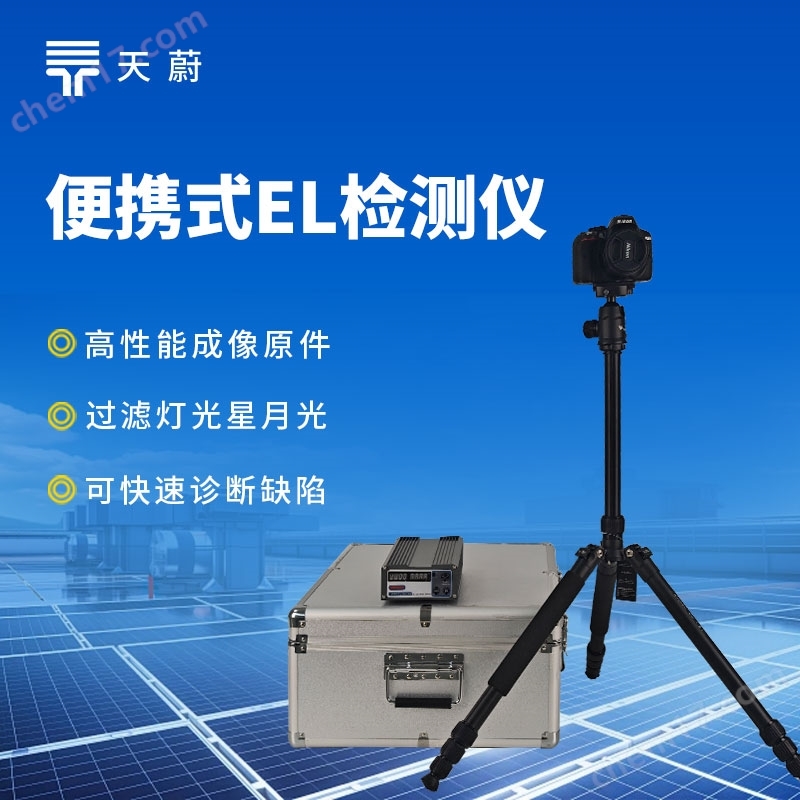

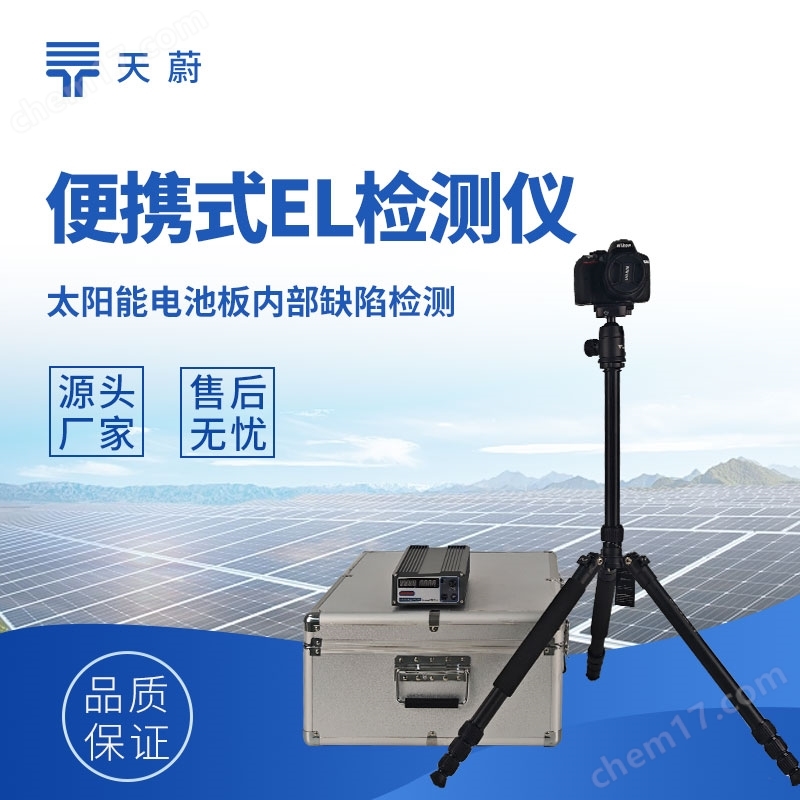

TW-EL2 便攜式EL缺陷檢測儀
| 參考價 | ￥6500.00-￥30000.00 |
- 公司名稱 山東天蔚環境科技有限公司
- 品牌天蔚環境
- 型號TW-EL2
- 所在地濰坊市
- 廠商性質生產廠家
- 更新時間2025/7/29 14:47:39
- 訪問次數 18
| 2500mm*2500mm*1500mm高配暗室 | 6500.00元 | 599 臺可售 |
| 2416萬像素全時自動對焦 | 30000.00元 | 599 臺可售 |
聯系方式：尹陽陽13276363313 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
氣象站、氣象觀測設備、水質監測站、水文監測站、雨量監測站、負氧離子監測站、防爆氣象站、便攜式氣象儀、非洲豬瘟檢測儀、雨量監測站、土壤墑情監測站、高標準農田設備，農業氣象站，蟲情測報燈等
| 產地類別 | 國產 | 應用領域 | 環保,能源,電子/電池,電氣,綜合 |
|---|---|---|---|
| 像素 | 2416萬像素 | 分辨率 | 6000x4000 |
| 芯片 | 23.5x15.6mm、CMOS傳感器 | 精度 | 1.0mm/pixel |
| 檢測速度 | 1～30s可調 |
便攜式EL缺陷檢測儀是光伏行業檢測的實用利器。它設計精巧，便于攜帶，能適應不同場景下的檢測需求，無論是戶外光伏電站還是室內實驗室都能輕松使用。該檢測儀基于電致發光原理，可快速激發光伏組件發光，并精準捕捉成像。通過專業圖像分析，能清晰呈現組件內部的隱裂、虛焊、碎片等缺陷，為光伏組件質量把控、故障排查及運維管理提供直觀、準確的依據，助力提升光伏系統的可靠性與發電效益。
產品簡介：
便攜式EL缺陷檢測儀應用于光伏太陽能電池板的內部缺陷檢測，可更好的幫助用戶完成產品質量檢測把控生產與安裝風險。

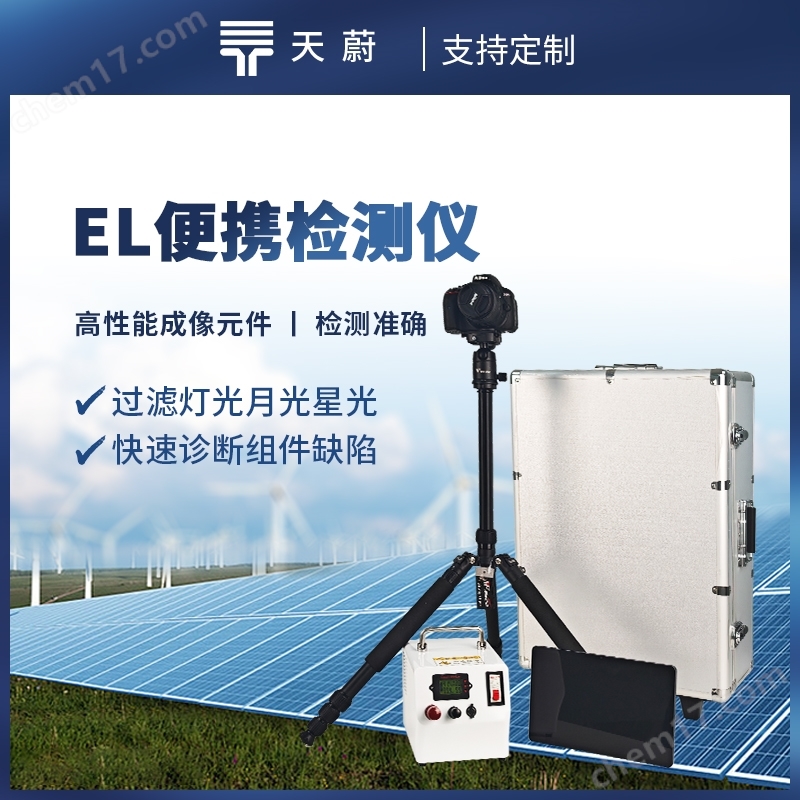

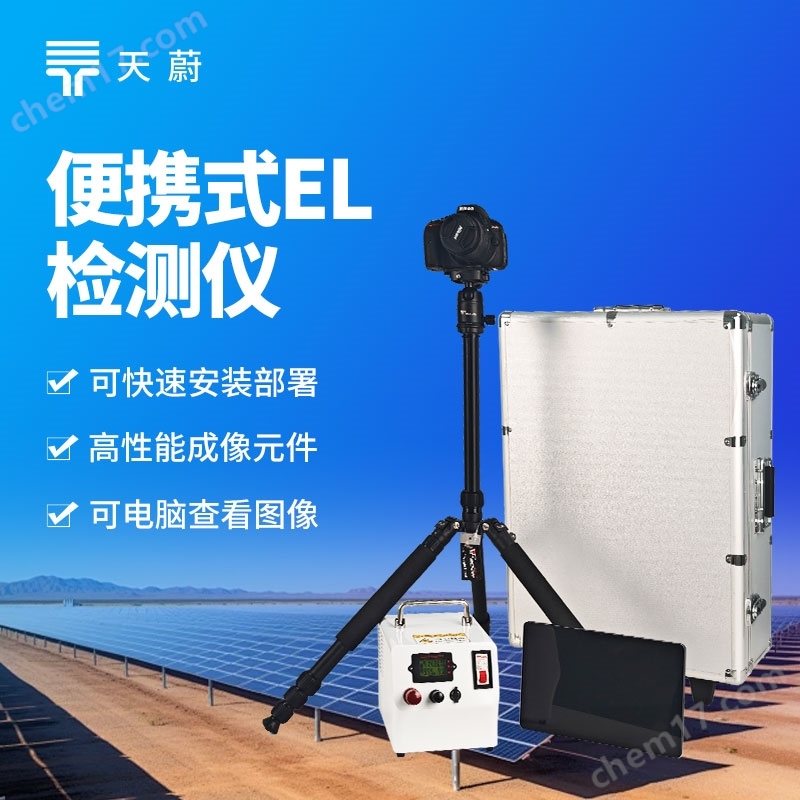

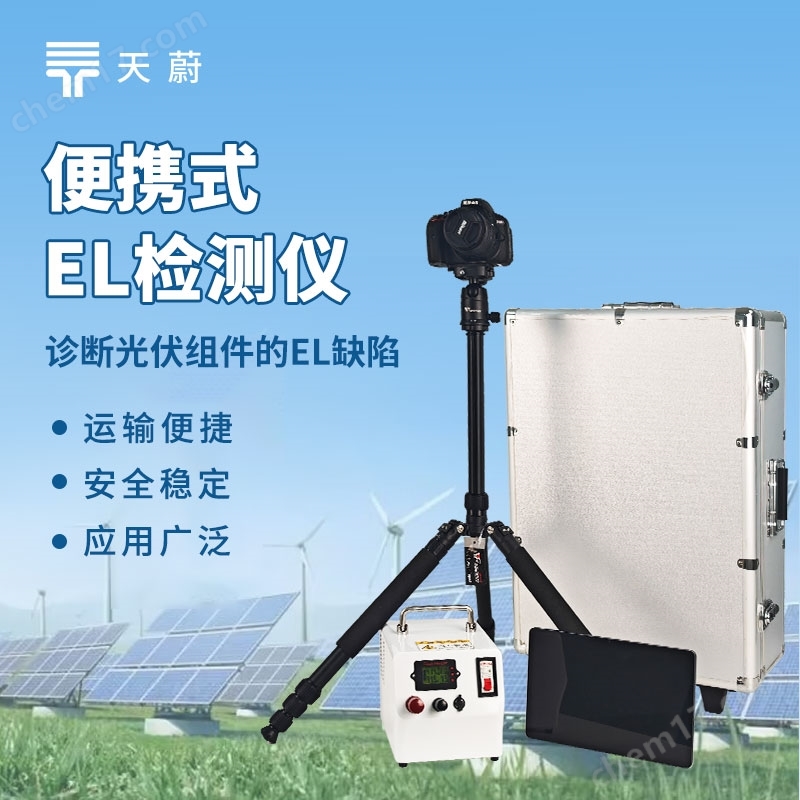

便攜式EL檢測儀搭載2416萬級紅外相機可有效幫助用戶發現光伏板內部直流質量問題，設備配套儲能電源與Wi-Fi無線控制模塊，現場的檢測使用更為便捷快速。
應用場景：
適用于光伏電站組件到貨檢與安裝后支架上組件測試，以及倉庫/實驗室/工廠的組件質量檢測。
可識別缺陷類型：
| 隱裂 | 破片 | 碎片 | 斷柵 | 黑心 | 虛焊 |
| 工藝污染 | 低效率片 | 黑邊 | 燒結 | 過刻 | 穿孔 |
產品特點優勢：
1、2400萬級高清紅外相機、EL畫質更清晰。
2、全時自動對焦模塊成像精度更高。
3、無線控制設備檢測，快速成像。
4、程控恒流電源現場檢測實現24小時不間斷測試。
5、平板電腦無線檢測圖傳查看無需相機查看檢測圖像。
6、儲能電源現場檢測無需任何準備即可測試。
7、1.85米三腳架支架上組件多角度測試更便捷。
8、整機無線遠程操作測試，一人即可完成整個項目。
9、三防拉桿箱攜帶運輸輕便安全。
應用領域：
| 場景 | 工廠組件、倉庫組件、電站現場組件測試、 |
| 測試 | 白天：戶外防紅外暗室測試；室內無太陽光環境測試夜晚：直接三腳架測試，燈光月光無影響 |
| 對象 | 晶硅組件、薄膜組件（可定制） |
| 數量 | 單塊組件成像檢測 |
規格參數：
| 模塊 | 配置 | 規格 |
| 相機模塊 | 像素 | 2416萬像素 |
| 分辨率 | 6000x4000 | |
| 芯片 | 23.5x15.6mm、CMOS傳感器 | |
| 精度 | 1.0mm/pixel | |
| 檢測速度 | 1～30s可調 | |
| 弱電流測試 | 可在5A弱電流呈現清晰隱裂成像 | |
| 光屏蔽 | 燈光、月光、星光、室內輕微太陽光、100輻照度以下太陽光對測試無影響 | |
| 檢測面積 | 4000mm*2000mm | |
| 鏡頭 | 18-55mm紅外鏡頭 | |
| 對焦模式 | 全時自動對焦 | |
| 電池 | 1040mah | |
| 內存卡 | 64GB | |
| 讀卡器 | USB3.0+Type-C | |
| 電源模塊 | 容量 | 10.4AH |
| 電芯 | 高性能離鋰電池 | |
| 輸出電流 | 10A | |
| 電流精度 | 0.1A | |
| 輸出電壓 | 70V | |
| 電壓精度 | 0.01V | |
| 負載功率 | 100W～600W；上限不高于700W | |
| 檢測數量 | 300～500塊光伏板 | |
| 控制面板 | LED數顯程控面板 | |
| 功能設置 | 無線遙控上電斷電 | |
| 節電模式 | 上電10s后自動斷電 | |
| 穩態模塊 | 恒定電源輸出電流電壓不受電量大小變化 | |
| 電路保護 | 短路保護、斷路保護、電流倒灌保護、過熱保護、靜電保護、電流電壓自適應匹配光伏板 | |
| 上電線 | 10cm交流三孔輸入線 | |
| 直流線 | 3m直流輸出線、MC4端口對接組件 | |
| 電腦 | 平板電腦 | 華為平板8+128G |
| Wi-Fi | 2.4G | 內置2.4GWi-Fi無線控制模塊 |
| 軟件 | 檢測APP | 無線控制相機檢測拍照，圖傳成像，動態視頻取景定位，歷史圖片查看，圖像下載等 |
| 支架系統 | 檢測支架 | 1.85米鋁合金支架 |
| 檢測云臺 | 支架一體式安裝，720度旋轉 | |
| 定位模塊 | 檢測定位 | 十字激光定位儀，快速定位支架上后組件位置，可提高數倍檢測效率 |
| 使用環境 | 沙漠，高原，屋頂，丘陵，山坡，廠房，屋頂，雪地，大棚，農光互補，魚光互補，風光互補，等各種環境 | |
| 質保售后 | 1年質保、24H響應、72H故障解決方案、備品備件協調 | |
