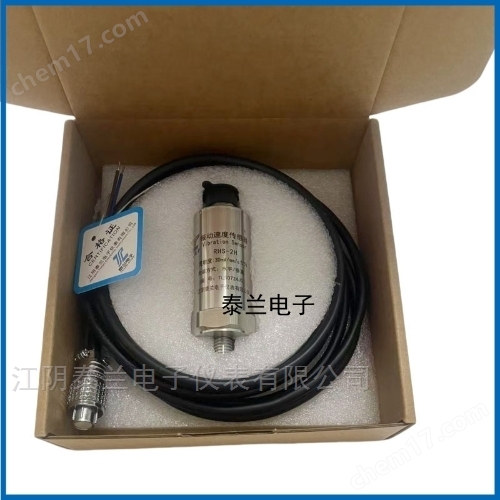

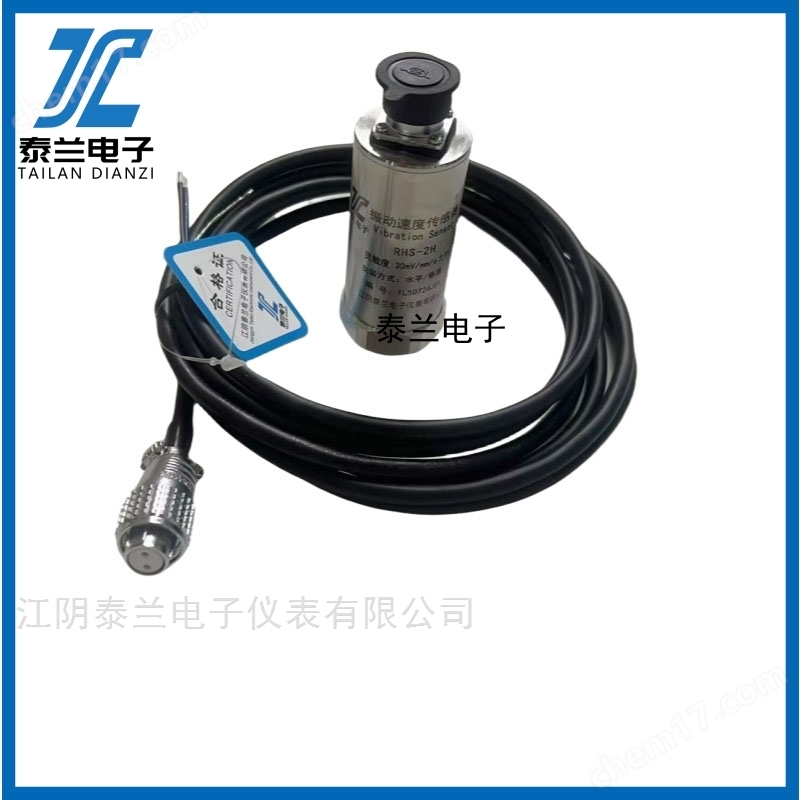

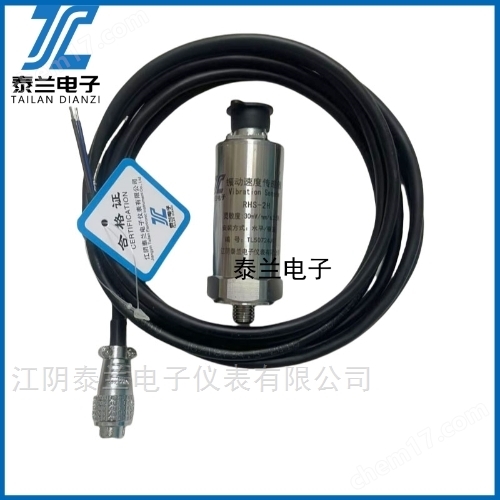

江陰 RHS-2H HD-ST-2 ZHJ-2振動速度傳感器

一、概述

磁電式振動速度傳感器，可用于測量軸承、機殼或結構的振動。這種傳感器測量的振動是相對于自由空間的振動，其輸出電壓與振動速度成正比，故又稱速度式振動傳感器。也可以把速度量經過積分轉換成位移量再予處理。這種測量可對旋轉或往復機械的綜合工況進行評價，它直接安裝在機器外部，故使用維護極為方便。工程上的振動問題，大多數都是由轉子引起的，例如：不平衡，不對中，動靜磨擦等。而對于有些機械，軸振動被大部（或全部）傳遞到軸承座上，在這種情況下，測量軸承的振動對于機械設備的綜合工況，可以提供比較有意義的信息，這些機械包括：具有滾動軸承的大部分機械；具有油膜的滑動軸承機械。在一些特殊條件下，由于某種原因（如安裝條件限制以及環(huán)境等因素），安裝電渦流傳感器不可能，對于這種類型的機械若軸的振動能夠大部分傳到軸承座上，它的振動就可采用安裝于軸承上的速度傳感器進行測量。

二、基本原理

2  主要安裝在各種旋轉機械裝置的軸承蓋上（如汽輪機、壓縮機、風機和泵等）。它是由運動線圈切割磁力線而輸出電壓的電磁式傳感器，因此具有工作時不需要供給電源、安裝容易等特點。安裝位置：垂直或者水平安裝于被測振動點上，傳感器底部用螺釘或磁吸底座固定。

三、主要技術指標

l 基本測試條件：溫    度：20℃±5℃相對濕度：≤80%周圍無強電磁場干擾

2  靈 敏 度： 20、30、40、50mV/mm/s±5%

2  頻率響應： 10到1000 Hz

2  自振頻率： 10Hz

2  可測振幅： ≤2000μm(P — P)

       加速度：10g

四、使用注意事項：

2  外形尺寸：φ32×66mm

2  重    量：約320g

2  測量方向：垂直或水平

。
