GF922-D型 動車組輪徑測量儀

機車車輛輪徑測量儀用于測量各種機車、車輛車輪滾動圓直徑，采用機械指示表讀數方式，可以直接讀出直徑值。該測量儀采用V型三點式間接測量直接讀數原理，放大比為1：10，具有測量誤差小，示值穩定性好，直接讀出直徑值，重量輕，操作方便的特點。

結構

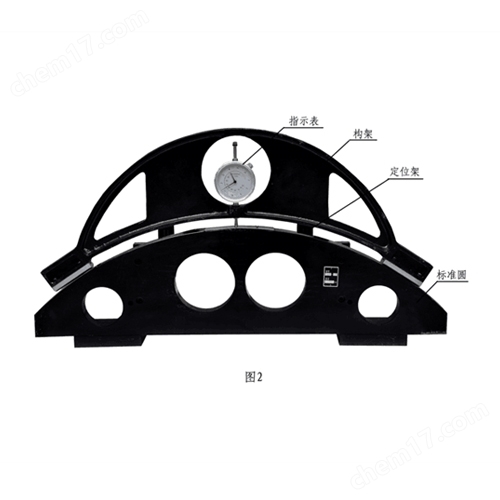

1、測量儀由測量塊、尺架、指示表、鎖緊螺釘?shù)冉M成，如圖1所示；用于校對機車車輛輪箍外徑測量儀“零位”的標準圓是一段圓弧。結構如圖2所示。

2、機械指示表表盤有兩種形式，分別見圖4、圖5。機械指示表讀數方法：圖4、圖5指示表中短指針指示的是10mm以上的數，長指針指示的是10mm以下的數，分度值為0.1mm,可估讀到0.01mm。圖4、圖5讀數分別為1053.10mm、863.10mm。

保養與使用注意事項

㈠使用過程中，應防止對各部件的劇烈摔碰，以免損壞和變形。

㈡兩測量塊是測量儀的關鍵部位，不得拆動，以免影響測量準確度。

㈢標準圓使用后要涂機油，以防生銹。較長時間不用時，測頭、測量塊應擦上機油。

㈣相對運動部位應經常滴少量潔凈潤滑油。

㈤指示表失靈可送計量部門比照百分表進行檢修。

㈠、機械指示表讀數方式“零位”校對方法

⑴擰緊指示表測頭和測量儀測頭，以免校對“零位”或作測量時測頭松動而帶來測量誤差；

⑵在測量儀上裝上指示表；

⑶將測量儀放置在標準圓上，保證兩測量塊均與標準圓弧面接觸良好，定位架與標準圓定位端面密貼，然后通過上下移動指示表，將指示表讀數調整為標準圓直徑值。

㈡測量輪徑測量時，兩手握住測量儀兩端的構架部位，放置在被測車輪上，使定位架與車輪內側面靠緊（因?yàn)橛写判裕灰唤佑|就能保證密貼），兩手輕輕壓一壓，至兩測量塊均與車輪踏面接觸到位，這時即可從指示表中讀出直徑值。
