醫用數字?jǐn)z影系統綜合檢測板-CDR1078

>>>說明書<<<

1. 產品介紹與結構

A. 1. 檢測標準

CDR1078 醫用數字?jǐn)z影系統綜合檢測板符合JJG 1078-2012《醫用數字?jǐn)z影CR& DR系統X射線輻射源檢定規程》 、YYT 0741-2009《數字化醫用X射xian攝影系統專用技術條件》。

A.2. 模體簡介

用于CR/ DR數字?jǐn)z影系統成像質量性能的檢測。

A. 3. 應用范圍

一次曝光完成六個成像性能指標檢測 ：線東軸垂直度 、空間分辨力 、低對比度,殘影、 影像均勻性 、 圖像幾何畸變。

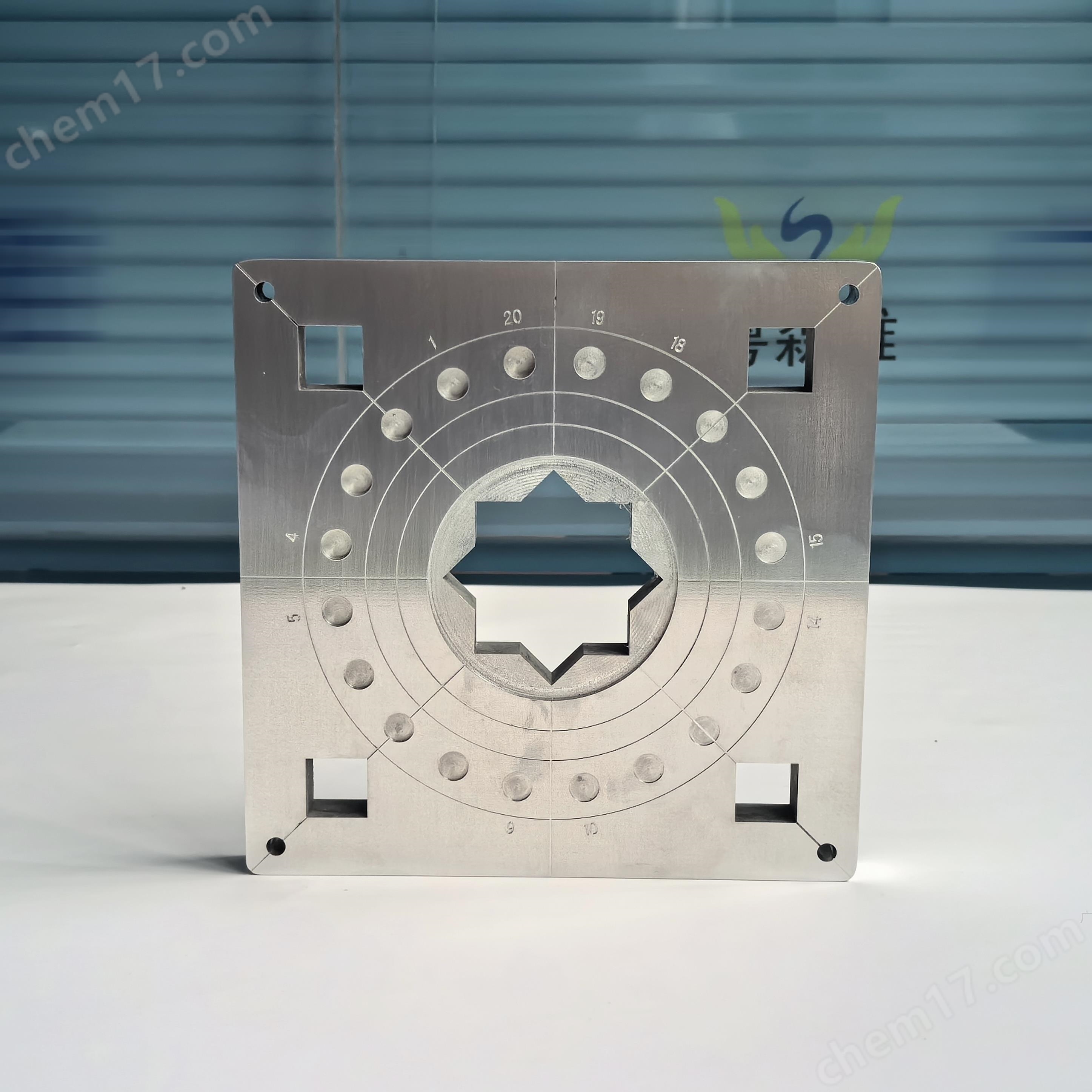

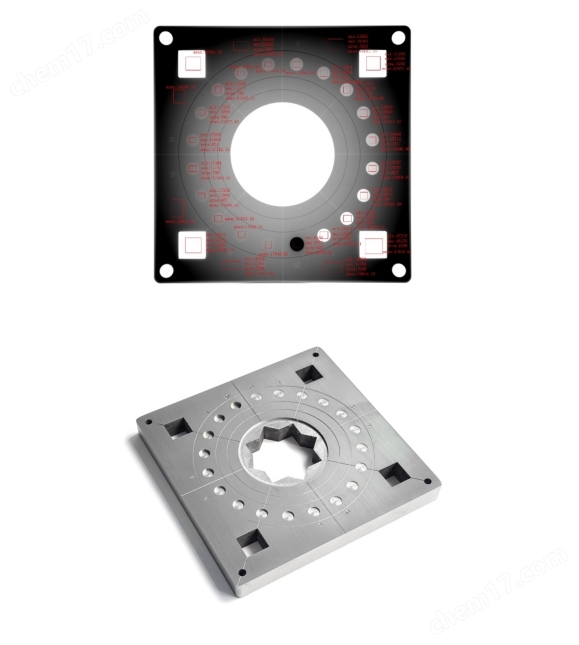

圖A.1  CDR1078 醫用數字?jǐn)z影系統綜合檢測板

A.4. 模體參數

1、模型基材料 ：鍛造鋁板 ，純度>99. 5% ，正方形 ，外尺寸： 200mmx200mm ，厚度 20mm。

2 、低對比度測試區： 圓孔直徑15 mm， 20組 ，順時針 ，環形分布，等間距。深度按順序 逐次增加 ，孔深偏差小于±0.02mm ，側邊標注對應打碼編號（非全部）（詳細指標 見下表） 。

19組對比度范圍為： 0. 35% 、 0 , 55% 、 0. 75% 、 0. 95% 、 1.1 % 、 1. 3% 、 1. 6%、

1. 8% 、 2. 2% 、 2. 6% 、 4.4% 、 5. 3% 、 6. 8% 、 7.4% 、 8. 8% 、 10. 7% 、 12. 5%、

14. 5％ 、 16.0％ 。

1組 ，全速擋不透射靶區：可做殘影試驗。

3、影像均勻性：4個邊長20mm x 20mm正方形通孔 ，位于測試板四角 ，位置距兩側外

邊緣等距 ：20mm。

4、空間標尺和幾何畸變： 視野角標 200 mm， 180 mm， 160 mm， 中心垂直軸一條， 水平軸一條 ，對角線2條 。影像增強器幾何失真測試環3條 ：直徑160mm， 120mm， 100mm。

5、射線軸準直定位槽： 圓槽 ，直徑80mm ，深3mm。 內置測量筒 ，筒基座直徑80mm， 高150mm ，在中心軸測試鋼珠2只 ，直徑1mm。射線中心軸與測量筒中心軸重合。

6、空間分辨率 ：檢測空間分辨率0.6-5.0 lp/mm ，45°嵌入式卡槽設計 ，分辨率測試卡 可呈45 °、水平或垂直三個方向排列 。（測試卡邊長邊長50mm）。
