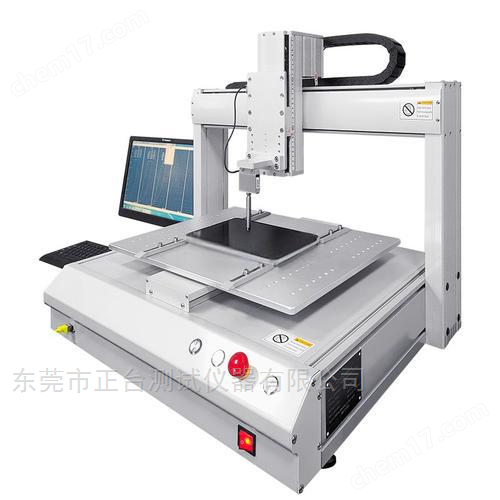

按鍵荷重曲線測試儀說明及用途：

本機器適用于各種按鍵開關與拔動開關測試，按鍵及開關之（荷重-行程）曲線測試，利用WINDOWS中文視窗畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件、荷重曲線圖、測試結果、檢查報表…等等).本機器采用伺服馬達傳動,可提供高精度之(荷重-行程)測定,及可得到準確之按鍵及開關曲線試驗.

適用范圍如；手機按鍵、遙控器、彈片、硅膠、行程開關、微動開關、鍵盤、顯示屏壓力測試、靜壓測試等.

型號：ZT-CTH-3-NJ

按鍵荷重曲線測試儀參數：

1、荷重范圍：2kgf，5kgf，10kgf，20kgf，50kgf，100kgf（選用）

2、動作方向：Z軸:上下  X軸:左右  Y軸:前后

3、Z軸最大荷重：100kgf（200kgf可選配）

4、Z軸升降行程：0～300mm

5、位移分辨率：0.001mm

6、位移精度：±0.03mm

7、單位切換：gf，kgf，N，Lbmm，cm，In

8、荷重精度：±0.5%

9、最小顯示：0.01gf

10、Z軸試驗速度：0.1～500mm/min

11、X軸試驗速度范圍：0～400 mm/600mm/min精度±0.01

12、Y軸試驗速度范圍：0～350 mm/400mm/min精度±0.01

13、X-Y軸移動速度：0.1~200mm/ sec( 12000mm/min)

14、X-Y軸運動精度：±0.02mm

15、測試平臺尺寸：400×600mm

16、試件最大尺寸：W600×D400×H100mm(可依據用戶定制)

17、傳動機構：TBI滾珠絲桿(三軸)

18、驅動方式：XYZ三軸均采用日本松下伺服電機

19、整機尺寸(W×D×H)：850×620×1050 mm

20、機臺整體重量：250kg

21、電源： AC 220V  50HZ  6A     110V 60Hz 10A
